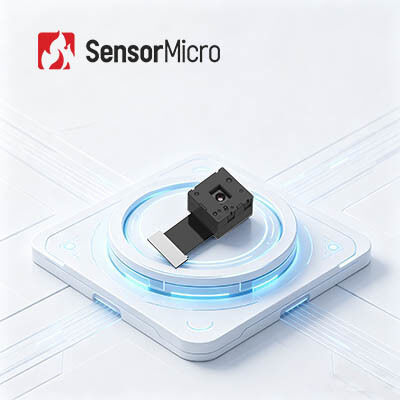

Núcleo de câmera de imagem térmica em miniatura VOx FPA com resolução de 120x90 e pitch de pixels de 12μm para integração compacta

  • Miniature VOx FPA Thermal Imaging Camera Core with 120x90 Resolution and 12μm Pixel Pitch for Compact Integration
Lugar de origem Província de Wuhan, Hubei, China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo TIMO112
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Faixa Espectral 8~14μm Taxa de quadros 25Hz
Resolução 120x90 Distância entre pixels 12μm
Faixa de temperatura -20℃~+550℃ Dados de saída 14 bits Raw
Destacar

Núcleo 120x90 da câmera da imagiologia térmica

,

Núcleo da câmera da imagiologia térmica de FPA
Deixe um recado
Descrição de produto
Núcleo de câmara de imagem térmica em miniatura VOx FPA 120x90 / 12μm
Visão geral do produto

O módulo infravermelho em miniatura TIMO112 integra óptica a nível de wafer,Pacote de detecção de nível de wafer (WLP) de 120x90 / 12μm e circuito básico de processamento de imagem para obter rapidamente imagens térmicas da área alvo e distribuição de calor.

O núcleo de imagem térmica TIMO112 é orientado para aplicações de imagem infravermelha de tamanho, peso, potência e custo (SWaP-C) otimizados.Sua estrutura super miniatura e consumo de energia ultra baixo são convenientes para ser integrado em vários dispositivos inteligentes, imagens térmicas ou terminais móveis com requisitos rigorosos em matéria de custo, dimensão e peso.

Principais características
  • Módulo ultra-miniatura com otimização SWaP-C Ultimate
    • Detector embalado a nível de wafer + óptica a nível de wafer + obturador de válvula microelectromagnética
    • O menor módulo térmico infravermelho, que permite uma funcionalidade mínima de imagem térmica com a máxima eficiência de custo
    • Tamanho compacto, leve e baixo consumo de energia, ideal para integração em dispositivos em miniatura
  • Desempenho comprovado e resposta rápida
    • Projeto de energia ultra-baixa, consumindo apenas 9mW
    • Imagem suave com uma taxa de quadros de 25Hz
  • Flexível e ecológico
    • Suporta interface de imagem SPI, compatível com várias plataformas incorporadas
    • Compatível com as normas ambientais RoHS 2.0
Especificações do produto
Modelo TIMO112
Resolução 120*90
Tamanho do pixel 12 μm
Resposta espectral 8 ~ 14 μm
Modo de Foco Liberdade de concentração
Lente (HFOV/FL) 50°/ 1,6 mm
Peso 1.8g
Tamanho (sem FPC) 12.6mm*12.6mm*8.8mm
Número de PINs 40PIN
Dados de saída 14 bits Raw
Taxa de quadros 25 Hz
Intervalo de medição da temperatura -20°C~+550°C (-20°C~+150°C)
Precisão da medição da temperatura Maior que ±2°C / ±2%
Temperatura de funcionamento -20°C~+60°C
Humidade 5% a 85%
Temperatura de armazenamento -45°C~+85°C
Certificação RoHS 2.0 / alcance
Aplicações industriais

O núcleo da câmara térmica infravermelha TIMO112 é amplamente utilizado em muitas áreas, como termografia, hardware inteligente, edifícios inteligentes, casas inteligentes, AIoT, etc.

Núcleo de câmera de imagem térmica em miniatura VOx FPA com resolução de 120x90 e pitch de pixels de 12μm para integração compacta 0
Sobre o SensorMicro

A SensorMicro foi fundada com uma crença simples, mas poderosa: a inovação deve servir às necessidades do mundo real.

O SensorMicro existe para capacitar as pessoas e os sistemas a verem para além da superfície, para os padrões, os problemas e as possibilidades que se encontram por baixo.

Ao transformar o calor invisível em realidade visível, ajudamos as indústrias a tomar decisões mais inteligentes, proteger o que é mais importante e navegar pela complexidade com clareza.

Atendendo à nossa insistência em ser auto-feito e cliente-primeiro tornou-se uma receita certa para o impulso da SensorMicro.Nós avançamos em todas as frentes, desde a segurança., combate a incêndios, inspecção industrial, cuidados médicos e visão artificial,a monitorização ambiental e aspectos-chave da neutralidade de carbono, e conectando os pontos da vida.

Somos mais do que uma empresa de tecnologia infravermelha, somos uma comunidade de pessoas comprometidas com a construção de um futuro sustentável, ético e centrado no homem.Cada pixel de inovação que criamos é uma promessa, para empoderar e servir.

Perguntas Frequentes
1Como escolher a resolução adequada do detector infravermelho?
Depende das necessidades e aplicações reais dos seus produtos, e o preço também é um fator que precisa ser considerado.Você pode escolher o detector infravermelho com baixa resolução, como 120x90, 256x192, 400x300. Se você precisar de uma imagem muito clara para alguns fins especiais, como monitoramento remoto, você pode escolher um detector de infravermelho de alta resolução de 1280x1024.
2Como escolher a pseudo cor certa para imagens térmicas?
- O branco cinzento é mais adequado para o alvo com pequena diferença de temperatura
- O vermelho e o azul são mais adequados para a cena em que os pontos problemáticos precisam ser encontrados.
O vermelho de ferro é a paleta de cores padrão da indústria energética.
Observação: não importa qual a paleta que escolher, a temperatura térmica não mudará de modo algum.
3Como escolher uma lente térmica de câmara infravermelha adequada?
- A lente padrão pode atingir alvos normais a uma distância adequada.
- Para a teleobjetiva, é adequado para alvos que são relativamente pequenos e precisa ser visto a uma longa distância
- Para ver mais detalhes de objetos a curta distância, é melhor usar lentes de grande angular.
- A lente macro é para ver um alvo muito pequeno a curta distância, como um circuito de chip.
