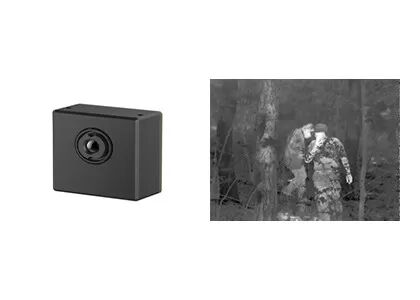

iLC212 Módulo térmico infravermelho LWIR não resfriado 256x192 para câmara térmica de segurança
| Lugar de origem | Província de Wuhan, Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iLC212 |
| Quantidade de ordem mínima | 1 parte |
| Preço | negotiable |
| Termos de pagamento | L/C, T/T |
Detalhes do produto
| Resolution | 256x192 | Power Consumption | 700mW |
|---|---|---|---|
| Spectral Range | 8~14μm | Pixel Pitch | 12μm |
| NETD | ≤65mK | Frame Rate | 25Hz/30Hz |
| Destacar | Módulo térmico infravermelho Uncooled de LWIR,Módulo ILC212 térmico infravermelho,núcleo térmico da câmera da segurança 256x192 |
||
Descrição de produto
Modulo de câmara de segurança térmica iLC212
iLC212 Módulo térmico infravermelho LWIR 256x192/12μm não resfriado para câmara térmica de segurança
Descrição do produto
iLC212 uncooled IR imaging module integrates the 256x192 / 12μm focal plane array wafer level package (WLP) infrared detector and can capture long-wave infrared (LWIR) spectrum that ranges from 8 to 14μm.
Orientado para o SWaP-C totalmente otimizado, o módulo de câmera térmica iLC212 é especialmente projetado para aqueles clientes que têm requisitos rigorosos sobre o tamanho,peso e custo no domínio da segurança e vigilânciaDevido ao seu tamanho em miniatura, peso leve e preço muito baixo, o núcleo térmico iLC212 satisfaz em grande medida as demandas de baixo preço dos clientes e reduz o tempo de desenvolvimento e os custos para eles.
O iLC212 é muito adequado para ser integrado em câmaras de vigilância com medição de temperatura de grande ângulo e de curto alcance, como câmaras ocultas, câmaras digitais, câmaras de domo, câmaras de caixa, etc.
Principais características
- Aplicação SWaP-C totalmente otimizada
- Adequado para várias câmaras térmicas de segurança
- Uma ampla gama de aplicações de imagens térmicas
- Baixo consumo de energia
Especificações do produto
| Modelo | iLC212 |
| Desempenho do detector IR | |
| Materiais | Óxido de vanádio não resfriado |
| Resolução | 256×192 |
| Tamanho do pixel | 12 μm |
| Resposta espectral | 8 μm ~ 14 μm |
| NETD | ≤ 65mK@F1.0@25°C@50Hz |
| Processamento de imagem | |
| Vídeo digital | RAW/YUV/BT656; suporte à transmissão de vídeo USB2.0; linha de parâmetros de suporte à medição de temperatura |
| Taxa de quadros digitais | 25 Hz/30 Hz |
| Exibição de imagem | Negro-quente/branco-quente/pseudocolorido |
| Algoritmo de imagem | Correção de não-uniformidades (NUC) Redução do ruído da imagem 3D (3DNR) Redução do ruído 2D (DNS) Compressão de faixa dinâmica (DRC) EE Reforço |
| Tempo de arranque | ≤ 3 s |
| Medição da temperatura | |
| Intervalo de temperatura de funcionamento | -10°C~+50°C |
| Intervalo de medição da temperatura | -20°C~+150°C, Suporte de medição de temperatura Extensão e personalização |
| Precisão da medição da temperatura | ±3°C/±3% (tome o valor maior) @23°C±5°C; a distância de medição da temperatura é de 1,5 m |
| Medição regional da temperatura | Suporte a qualquer medição da temperatura da área, valor máximo da área de saída, valor mínimo e valor médio |
| SDK | Versão Windows / Linux, Análise de fluxo de vídeo e conversão de cinza para temperatura |
| Interface elétrica | |
| Interface externa | Conector 30pin_HRS Potência de entrada Vídeo digital RS232-TTL/USB2.0 GPIO etc. |
| Comunicação | RS232-TTL/USB2.0 |
| Componente de expansão | Conselho de VPC |
| Software para PC | |
| Software ICC | Modulo de controlo e vídeo |
| Sistema de alimentação | |
| Fornecimento de energia | DC 3,3 V±0,1 V |
| Dispersão do Poder | Estado estacionário: 0,70 W/3,3 V @ 23 ± 3 °C |
| Propriedade física | |
| Conectores | Modelo de conector externo: DF40C-30DP-0.4V (51), (HRS-Male) Modelo de conector de acoplamento: DF40C (2.0)-30DS-0.4V (51), (HRS-Female) |
| Tamanho | 21 mm × 21 mm × 12,8 mm (incluindo a lente de 3,2 mm) |
| Peso | 8.9g±0,5g (incluindo lentes de 3,2 mm) |
| Adaptabilidade ao ambiente | |
| Temperatura de operação | -40°C+70°C |
| Temperatura de armazenamento | -45°C+85°C |
| Humidade | 5% a 95%, não condensante |
| Resistência a impactos e vibrações | Impacto: meia onda senoidal, 40 g/11 ms, 3-eixo, 6-direção Vibração: 5,35 gramas, 3 eixos |
| Certificação | RoHS2.0/REACH |
| Lentes | |
| Lente opcional | 3.2mm/F1.1, HFOV: 55,6±2,8°; Revestimento: AR |
Aplicações industriais
O módulo de imagem térmica iLC212 é aplicado ao campo da segurança e monitoramento. É adequado para ser integrado na câmera oculta, câmera digital, câmera de domo, câmera de caixa, etc.
Portfólio diversificado de produtos
Uma ampla gama de formatos de produto, incluindo detectores infravermelhos, núcleos de câmaras e módulos para atender a vários requisitos de integração.
Variedade rica de produtos
Resoluções múltiplas de matriz, tamanhos de pixels, bandas de onda e combinações de opções de lentes fornecem maior flexibilidade para diversas aplicações.
Desempenho excepcional
Imagem clara, tamanho compacto, baixo consumo de energia, alta sensibilidade e elevada fiabilidade, concebidos para funcionar sob uma ampla gama de desafios ambientais.
Fácil integração
As múltiplas opções de interface tornam a integração simples e permitem um desenvolvimento rápido em vários campos de aplicação.
Perguntas frequentes
1O que é a imagem térmica infravermelha?
A imagem térmica infravermelha é um tipo de método que utiliza radiação infravermelha e energia térmica para coletar informações sobre objetos.Ele converte radiação infravermelha invisível em imagem térmica infravermelha visível com distribuição de temperatura da superfície alvoObjetos diferentes e até partes diferentes do mesmo objeto têm diferentes capacidades de radiação e intensidade de reflexão infravermelha.
2Para que pode ser utilizada a imagem infravermelha?
- Visão noturna.
- Busca e salvamento
- Teste não destrutivo
- Prevenção de epidemias
-Termografia.
- Segurança e monitorização
- Bombeiros.
- Não.
3O que é um módulo de imagem térmica?
Um módulo de imagem térmica geralmente consiste em um detector infravermelho, lente infravermelha e eletrônica de hardware com software e algoritmo incorporados.
