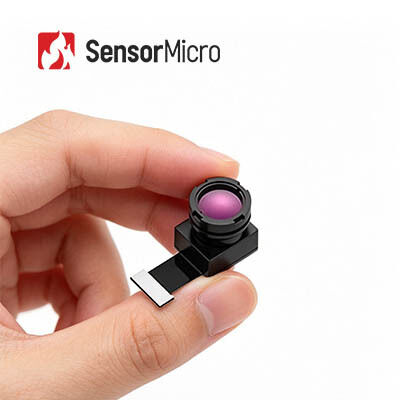

Módulo térmico infravermelho LWIR não resfriado com resolução de 256x192 e pitch de pixels de 12μm para faixa espectral de 8~14μm
| Lugar de origem | Província de Wuhan, Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | TIMO212 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Taxa de quadros | Termografia: 25 Hz, Imagem: 50 Hz | Resolução | 256x192 |
|---|---|---|---|
| Dados de saída | 14 bits Raw | Faixa Espectral | 8~14μm |
| Distância entre pixels | 12μm | Precisão de medição de temperatura | Maior entre ±2℃ / ±2% |
| Destacar | Módulo térmico infravermelho Uncooled de LWIR,Módulo ILC212 térmico infravermelho,núcleo térmico da câmera da segurança 256x192 |
||
Descrição de produto
Módulo térmico infravermelho Uncooled LWIR 256x192 para câmera térmica de segurança
Módulo térmico infravermelho Uncooled LWIR 256x192/12 μm para câmera térmica de segurança
O módulo de imagem IR não resfriado TIMO212 integra o detector infravermelho de pacote de nível de wafer (WLP) de matriz de plano focal de 256x192 / 12μm e pode capturar espectro infravermelho de onda longa (LWIR) que varia de 8 a 14μm.
Orientado para SWaP-C totalmente otimizado, o módulo de câmera térmica TIMO212 foi especialmente projetado para clientes que possuem requisitos rígidos de tamanho, peso e custo na área de segurança e vigilância. Devido ao seu tamanho diminuto, peso leve e preço muito baixo, o núcleo térmico TIMO212 atende perfeitamente às demandas de preços baixos dos clientes e reduz o tempo e os custos de desenvolvimento.
O TIMO212 é muito adequado para ser integrado em aplicações como Smart Security, AloT, Observação Noturna, Instrumentos e Medidores e Visão de Máquina.
Principais recursos
- Módulo ultraminiatura com otimização SWaP-C definitiva
- Detector empacotado de nível de wafer + óptica de nível de wafer + obturador de válvula microeletromagnética
- O menor módulo térmico infravermelho, permitindo funcionalidade básica de imagem térmica com máxima eficiência de custos
- Tamanho compacto, leve e baixo consumo de energia, ideal para integração em dispositivos em miniatura
- Opções ópticas flexíveis, medição precisa de temperatura
- Várias opções de lentes disponíveis, incluindo grande angular e telefoto, para atender às diversas necessidades de aplicação
- Medição de temperatura de alta precisão com exatidão de até ±2°C; suporta monitoramento de temperatura regional e full-frame
- Integração fácil, desenvolvimento rápido
- Suporta interface de imagem DVP, compatível com várias plataformas incorporadas
- Compatível com os padrões ambientais RoHS 2.0
Especificações do produto
| Modelo | TIMO212 |
|---|---|
| Resolução | 256×192 |
| Tamanho dos pixels | 12μm |
| Resposta Espectral | 8-14μm |
| Modo de foco | Foco Livre |
| Lente (HFOV/FL) | 17,5°/10mm | 25°/7mm | 56°/3,2mm | 90°/2,1mm |
| Peso (g) | 5,1±0,4 | 4,4±0,4 | 2±0,2 | 4,8±0,4 |
| Tamanho (mm, sem FPC) | 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6 |
| Número de PINs | 40PIN |
| Dados de saída | 14 bits bruto |
| Taxa de quadros | Termografia: 25 Hz, Imagem: 50 Hz |
| Faixa de medição de temperatura | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| Precisão de medição de temperatura | Maior entre ±2℃ / ±2% |
| Temperatura operacional | -20℃~+60℃ |
| Umidade | 5%~85% |
| Temperatura de armazenamento | -45℃~+85℃ |
| Certificação | RoHS 2.0 / Alcance |
Aplicações Industriais
O módulo de imagem térmica iLC212 é aplicado nas áreas de Segurança Inteligente, AloT, Observação Noturna, Instrumentos e Medidores, Visão de Máquina, etc.
Vantagens do produto
- Portfólio diversificado de produtos:Uma ampla variedade de formatos de produtos, incluindo detectores infravermelhos, núcleos de câmeras e módulos para atender a vários requisitos de integração.
- Rica variedade de produtos:Múltiplas resoluções de matriz, tamanhos de pixel, bandas de onda e combinações de opções de lentes proporcionam maior flexibilidade para diversas aplicações.
- Excelente desempenho:Imagens nítidas, tamanho compacto, baixo consumo de energia, alta sensibilidade e forte confiabilidade — projetados para funcionar sob uma ampla gama de desafios ambientais.
- Fácil Integração:Várias opções de interface simplificam a integração e permitem o desenvolvimento rápido em vários campos de aplicação.
Perguntas frequentes
-
O que é imagem térmica infravermelha?
A imagem térmica infravermelha é um método que utiliza radiação infravermelha e energia térmica para coletar informações sobre objetos. Ele converte radiação infravermelha invisível em imagens térmicas infravermelhas visíveis com distribuição de temperatura da superfície alvo. Objetos diferentes e até mesmo partes diferentes do mesmo objeto têm diferentes capacidades de radiação e intensidade de reflexão infravermelha. -
Para que podem ser usadas as imagens infravermelhas?
Visão noturna, busca e resgate, testes não destrutivos, prevenção de epidemias, termografia, segurança e monitoramento, combate a incêndios e muito mais. -
O que é um módulo de imagem térmica?
Um módulo de imagem térmica geralmente consiste em um detector infravermelho, lente infravermelha e hardware eletrônico com software e algoritmo incorporados. É a unidade mínima de um dispositivo de imagem térmica.
