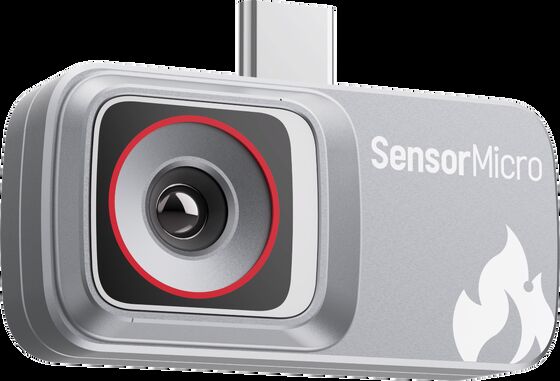

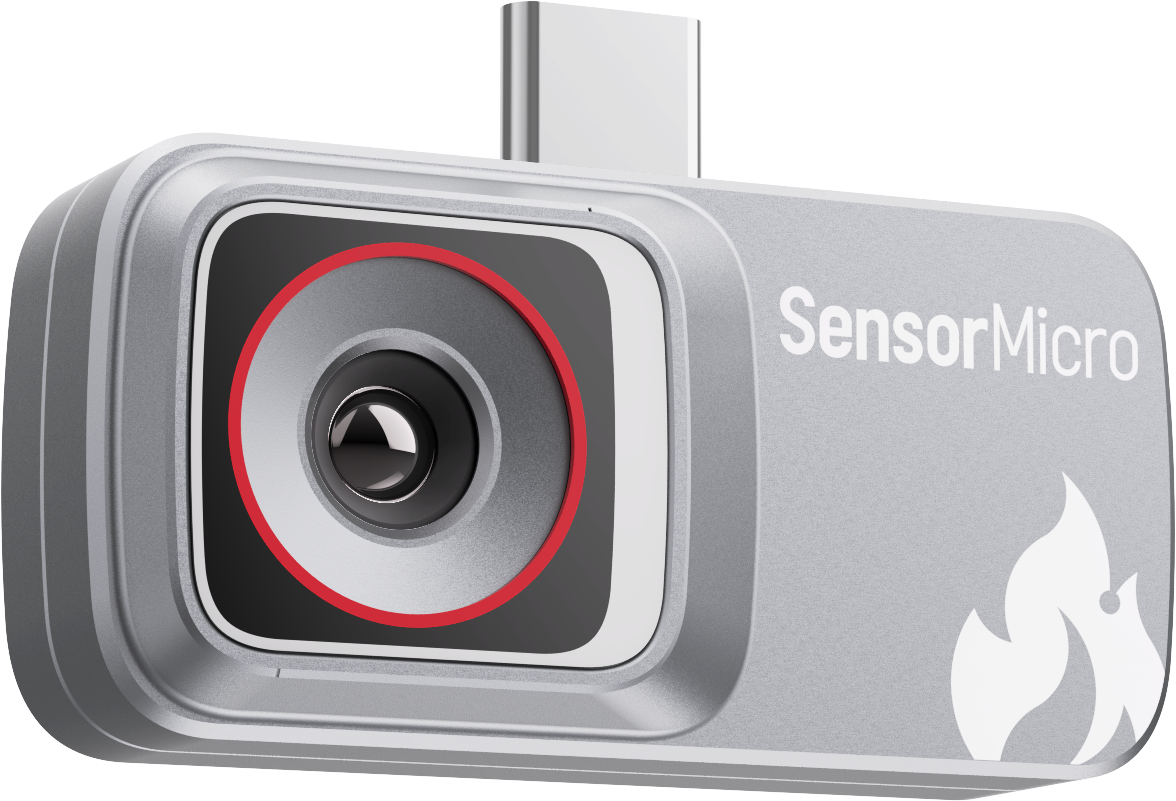

Modulo de Imagem Térmica Ultra-compacto para Câmera Térmica Plug-in

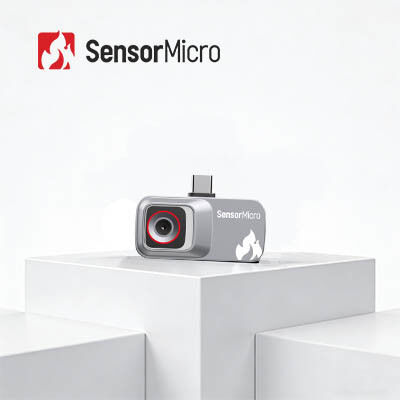

  • Portable 256×192 Resolution 12μm Pixel Size Ultra-compact Thermal Imaging Module for Plug-in Thermal Camera
Lugar de origem WUHAN
Marca 256×192/12μm
Certificação CE, FCC, RoHS
Número do modelo iMC212
Quantidade de ordem mínima 1 parte
Preço negotiable
Termos de pagamento L/C,T/T
Detalhes do produto
Dados de saída 14 bits Raw NETD ≤50mK
Tamanho dos pixels 12μm Lente (HFOV/FL) 56°/3,2 mm
Precisão da medição da temperatura Maior entre ±2℃ / ±2% Temperatura operacional -20℃~-60℃
Destacar

Módulo de Imagem Térmica Portátil

,

Módulo de Imagem Térmica Ultracompacto
Deixe um recado
Descrição de produto
Módulo de imagem térmica não refrigerado portátil LWIR 256*192/12μm com design ultracompacto
O módulo miniatura infravermelho iMC212 é construído no módulo TIMO212 desenvolvido pela própria empresa, visando aplicações de terminais móveis. Integrado com uma placa de processamento ISP infravermelha e componentes estruturais, suporta saída direta de imagens térmicas e matrizes de temperatura sem a necessidade de calibração de temperatura, reduzindo significativamente o esforço de desenvolvimento. O módulo ultracompacto iMC é uma solução econômica e de baixo consumo de energia. Equipado com interfaces de controle universais, simplifica os processos de integração e desenvolvimento, reduzindo a barreira técnica para implementação da tecnologia de imagem térmica infravermelha.
Principais recursos
Portátil e econômico
  • Equipado com um detector infravermelho de nível wafer de 256*192/12μm autodesenvolvido, oferecendo vantagens de custo significativas
  • Design ultracompacto, ideal para dispositivos móveis e portáteis
Estrutura Robusta, Desempenho Confiável
  • Emparelhado com uma placa de processamento ISP e algoritmo de imagem inteligente para gerar imagens térmicas e matrizes de temperatura diretamente
  • Envolto em componentes estruturais para maior confiabilidade e integridade
Interfaces convencionais, fácil desenvolvimento
  • Fornece interface de saída de vídeo digital USB 2.0 padrão e amplamente compatível
  • Dados de temperatura calibrados de fábrica, eliminando requisitos adicionais de desenvolvimento
Especificações Técnicas
Modelo iMC212
Resolução 256*192
Tamanho dos pixels 12μm
Resposta Espectral 8~14μm
NETD ≤50mK
Dados de saída 14 bits bruto
Taxa de quadros 25Hz
Modo de foco Foco Livre
Lente (HFOV/FL) 56°/3,2mm
Interface de vídeo digital USB2.0
Tensão operacional 3,3V±0,1V
Consumo típico de energia 300mW
Faixa de medição de temperatura -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Precisão de medição de temperatura Maior entre ±2℃ / ±2%
Temperatura operacional -20℃~60℃
Umidade 5%~85%
Temperatura de armazenamento -45℃~+85℃
Certificação Marcação, FCC, RoHS
Capacidade de produção
Tecnologias internas de detectores infravermelhos
  • Detectores infravermelhos não resfriados VOx de 8 polegadas e 0,11μm
  • Detectores infravermelhos resfriados MCT de 8 polegadas e 0,5 μm
  • Detectores infravermelhos resfriados T2SL de 8 polegadas e 0,5 μm
Capacidade de produção e vantagens
  • 6 milhões de detectores infravermelhos autodesenvolvidos por ano
  • Instalação de fabricação de semicondutores com 30.000 m²
  • 20.000 m² de área de sala limpa
Perguntas frequentes
Em quais cenários de aplicação as câmeras térmicas plug-in podem ser usadas?
Conectado ao smartphone:Manutenção residencial (detecção de vazamentos de água, pontos elétricos ou lacunas no isolamento das paredes); atividades ao ar livre (navegação noturna, rastreamento de vida selvagem); verificações de temperatura sem contato.
Conectado a laptop/tablet:Monitoramento noturno (identificação de alvos humanos/veículos sem luz visível); segurança perimetral para residências ou pequenas empresas.
Triagem de temperatura portátil:Detecção de febre em espaços públicos; cuidados veterinários (verificação da temperatura corporal do animal).
Conectado aos sistemas de infoentretenimento do carro:Melhorar a visibilidade da condução noturna (deteção de peões ou obstáculos fora do alcance dos faróis) como ferramenta complementar aos ADAS (Sistemas Avançados de Assistência ao Condutor).
