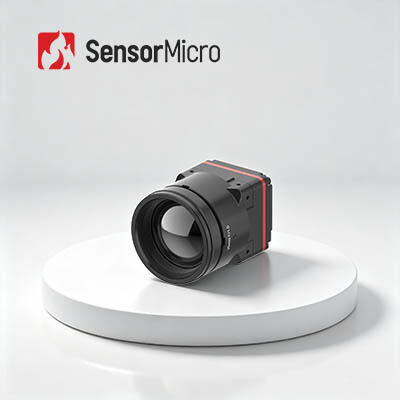

1280x1024/8μm Módulo de Imagem Térmica LWIR Ultra-Miniatura Não Esfriado
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iTL1208 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 1280x1024/8μm | NETD | ≤30mK |
|---|---|---|---|
| Taxa de quadros | 25/30 Hz | Faixa Espectral | 8~14μm |
| Consumo típico de energia | 1W | Tensão de alimentação | 4.5-5.5V |
| Destacar | módulo da imagiologia térmica 1280x1024,Módulo térmico Uncooled da câmara de vigilância,módulo 1280x1024 térmico Uncooled |
||
Descrição de produto
Módulo de Imagem Térmica Infravermelha Não Resfriado Ultra-Miniatura 1280x1024/8µm
Descrição do Produto
O iTL1208 é o primeiro núcleo de câmera infravermelha megapixel de 8µm do mundo, projetado para otimização superior de SWaP e sistemas de imagem térmica de próxima geração. Equipado com o avançado detector infravermelho super ApexCore 1280×1024/8µm, este núcleo de câmera térmica compacto oferece imagens térmicas verdadeiras de alta definição megapixel com um passo de pixel ultra-fino de 8µm, permitindo uma densidade de integração excepcional para designs de dispositivos compactos. Ostentando dimensões miniaturizadas de 22,6 × 22,6 × 34,5 mm e um corpo leve de 35,7±2g (com lente de 12mm), o módulo de câmera infravermelha iTL1208 atinge um desempenho térmico poderoso, minimizando o tamanho, peso e consumo de energia. Com apenas 1W de baixo consumo de energia, óptica de calcogeneto sem germânio e saída MIPI CSI flexível que suporta dados RAW e YUV, este núcleo de câmera infravermelha industrial garante uma integração rápida e perfeita para dispositivos térmicos portáteis e plataformas de imagem móvel.
Principais Características
Avanço Megapixel de 8µm
• Primeiro núcleo de câmera térmica megapixel de 8µm do mundo
• Alimentado pelo detector infravermelho super ApexCore 1280×1024/8µm, equilibrando alta resolução com integração ultra-compacta.
Na Vanguarda do Desempenho SWaP
• Mede apenas 22,6×22,6×34,5 mm, pesa 35,7±2g (incluindo uma lente de 12mm) e consome apenas 1W
• Quebrando a barreira de tamanho para imagem térmica megapixel
Óptica Sem Germânio, Integração Rápida
• Óptica de calcogeneto sem germânio com múltiplas opções de lentes para diversos requisitos de aplicação.
• Interface de saída de imagem MIPI CSI com saída de dados RAW e YUV para integração simplificada do sistema.
Especificações do Produto
| Modelo | iTL1208 |
| Indicadores de Detector IR | |
| Material Sensível | VOx |
| Resolução | 1280×1024 |
| Tamanho do Pixel | 8µm |
| Resposta Espectral | 8µm ~ 14µm |
| NETD Típico | ≤30mK |
| Processamento de Imagem | |
| Taxa de Quadros Digital | 25/30Hz |
| Tempo de Inicialização | ≤6s |
| Vídeo Digital | RAW/YUV |
| Algoritmo de Imagem | NUC/3DNR/DNS/DRC/EE |
| Exibição de Imagem | 10 Tipos (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| Software para PC | |
| Software para PC | Controle do Módulo e Exibição de Vídeo |
| Elétrico | |
| Interface Externa Padrão | Interface de Conector de 34 pinos: BP04SD-34-0065-R0 |
| Interface de Comunicação | TTL-232/I2C |
| Interface de Vídeo Digital | MIPI-CSI |
| Tensão de Alimentação | 4.5-5.5V |
| Consumo Típico de Energia | 1W |
| Mecânico | |
| Tamanho (incluindo lente) | Com lente de 5mm: 22,6mm×22,6mm×50mm (diâmetro externo da lente Φ37mm) Com lente de 10mm: 22,6mm×22,6mm×45,3mm (diâmetro externo da lente Φ33mm) Com lente de 12mm: 22,6mm×22,6mm×34,5mm (diâmetro externo da lente Φ26,6mm) Com lente de 17mm: 22,6mm×22,6mm×35,4mm (diâmetro externo da lente Φ27mm) Com lente de 25mm: 22,6mm×22,6mm×44,2mm (diâmetro externo da lente Φ33mm) Com lente de 35mm: 22,6mm×22,6mm×50,9mm (diâmetro externo da lente Φ43,2mm) |
| Peso (incluindo lente) | 85,5±4,5g (Com Lente de 5mm) 70,5±3,6g (Com Lente de 10mm) 35,7±2g (Com Lente de 12mm) 40,7±2,1g (Com Lente de 17mm) 71,0±3,6g (Com Lente de 25mm) 110±5,5g (Com Lente de 35mm) |
| Adaptabilidade Ambiental | |
| Temperatura de Operação | -40℃~+70℃ |
| Temperatura de Armazenamento | -45℃~+85℃ |
| Umidade | 5%~95%, sem condensação |
| Vibração | 5,35grms, Vibração Aleatória, 3 eixos |
| Impacto | Onda Semicosenoidal, 40g/11ms, Direção de Impacto 3 Eixos, 6 Direções |
| Certificação | ROHS2.0/REACH |
| Lente Óptica | Foco Fixo Atermal: 5/10/12/17/25/35mm |
Aplicações Industriais
O módulo de imagem térmica iTL1208 é amplamente utilizado em várias indústrias, como combate a incêndios florestais, manutenção de energia, inspeção fotovoltaica, monitoramento de segurança, dispositivos vestíveis, dispositivos portáteis, etc.
Nossas Vantagens
Portfólio de Produtos Diversificado
Profundo Conhecimento Técnico
Validação Rigorosa de Confiabilidade Garante Garantia de Qualidade
Focado em Inovação e Implementação Prática em Detecção Infravermelha
Suporte Técnico Profissional e Serviços de Desenvolvimento Conjunto
Perguntas Frequentes
1. O que é imagem térmica infravermelha?
A imagem térmica infravermelha é um tipo de método que utiliza radiação infravermelha e energia térmica para coletar informações sobre objetos. De acordo com a diferença de radiação entre o objeto e o ambiente de fundo e a diferença de radiação de cada parte do próprio objeto, a imagem térmica infravermelha pode mostrar a flutuação da radiação de cada parte da cena, mostrando assim as características da cena.
2. Qual é a vantagem da imagem térmica infravermelha?
--- Ver através da escuridão total;
--- Identificação sob camuflagem;
--- Detecção de longo alcance;
--- Detecção de distribuição de calor;
--- Medição de temperatura sem contato;
--- Consciência de ocupação
3. Quais são as aplicações da imagem térmica infravermelha?
Medição de temperatura e imagem em todas as condições climáticas são duas funções básicas da tecnologia de imagem térmica infravermelha. Produtos desenvolvidos com base nessas duas tecnologias são amplamente utilizados em energia elétrica, segurança e monitoramento, fabricação industrial, pesquisa científica, tratamento médico e outros campos tradicionais.
