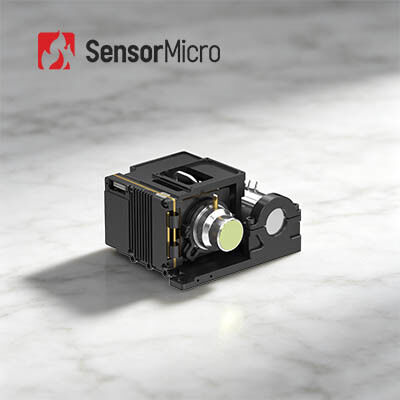

Módulo de Imagem Térmica MWIR de Alta Frequência de Quadros 50Hz com Resolução 1024×768 e Tecnologia HOT

  • High Frame Rate 50Hz MWIR Thermal Imaging Module with 1024×768 Resolution and HOT Technology
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo GAVIN GC1010HMG
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Tipo Módulo de câmera resfriada Taxa de quadros 50Hz
Resolução 1024×768/10μm Detector IR NETD (23°C) 20mK (F2); 25mK (F4)
Tamanho 87×94×54,5mm Comprimento de onda médio 3,7~4,8μm
Destacar

Módulo de Imagem Térmica MWIR 15um

,

Módulo de Imagem Térmica de 100 Hz

,

Modulos de câmara HgCdTe refrigerados
Deixe um recado
Descrição de produto
Módulo de Imagem Térmica MWIR de Alta Taxa de Quadros Resfriado HOT 1024×768/10µm
Visão Geral do Produto

O núcleo da câmera infravermelha GAVIN GC1010HMG apresenta um detector resfriado de infravermelho de onda média HOT de 1024×768, 10µm. Comparado ao GAVIN GC615HMG, seu FPA maior e arquitetura de pixel menor melhoram a resolução espacial e a visibilidade de detalhes para imagens térmicas mais claras. Algoritmos de processamento de imagem de próxima geração integrados fornecem fluxos de vídeo estáveis e de alta fidelidade.

Utilizando tecnologia HOT para operação em alta temperatura de 150K (tempo de resfriamento ≤ 4 min), a unidade realiza excelentes características SWaP com dimensões físicas de 87×94×54,5mm e peso de apenas 460g. Uma suíte abrangente de interfaces digitais, incluindo CameraLink, USB3.0, GigE, HDMI, SDI, MIPI e fibra óptica, está disponível, juntamente com saída de vídeo RAW/YUV configurável.

Projetado para integração de sistema perfeita, este núcleo é adequado para dispositivos portáteis, cargas úteis móveis e missões de monitoramento contínuo de longo alcance com restrições rigorosas de volume, peso e consumo de energia.

Principais Características
Qualidade Superior com FPA Maior e Tamanho de Pixel Menor
  • Desenvolvido com base em um detector infravermelho resfriado HOT MWIR de grande formato 1024×768/10µm, fornecendo imagens claras e amplo campo de visão
  • Equipado com algoritmos de processamento de imagem de próxima geração, incluindo DRC, redução de ruído 2D/3D e aprimoramento de borda EE para qualidade de imagem superior
  • O menor tamanho de pixel de 10µm fornece maior resolução espacial e melhor relação sinal-ruído
Otimização SWaP Liderada pela Tecnologia HOT
  • Suporta operação em alta temperatura de 150K, com tempo de resfriamento ≤ 4min
  • Tamanho compacto: 87×94×54,5mm, leve: 460g
Interfaces Ricas, Integração Fácil
  • Suporta interfaces CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Fibra óptica
  • Saída flexível de imagem RAW/YUV
Especificações do Produto
Modelo GAVIN GC1010HMG
Resolução 1024×768
Tamanho do Pixel 10µm
Resposta Espectral 3.7µm±0.2µm～4.8µm±0.2µm
NETD do Detector IR (23℃) 20mK (F2); 25mK (F4)
Taxa de Quadros 50Hz
Zoom Digital Zoom digital contínuo de 1× a 8×
Direção da Imagem Flip Horizontal/Vertical/Diagonal
Algoritmo de Imagem DRC, Redução de Ruído de Imagem 2D/3D, EE
Vídeo Analógico PAL/NTSC
Vídeo Digital Padrão: DVP/LVDS/USB2.0
Opcional: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra Óptica Monomodo/Fibra Óptica Multimodo
Sincronização Externa Padrão: LV-TTL
Opcional: RS422/LVDS
Comunicação Padrão: USB2.0/LV-TTL
Opcional: RS422/CAN/USB3.0/GigE
Fonte de Alimentação 12V±1V
Consumo de Energia Estável (23℃) ≤8W
Tempo de Resfriamento (23℃) ≤4min
Tamanho (mm) 87×94×54,5
Peso (g) ≤460
Temperatura de Operação -40℃~+71℃
Opções de Lente Foco fixo: 25mm/F2
Aplicações Industriais

O módulo de câmera térmica GAVIN GC1010HMG é amplamente utilizado em muitas áreas, como END, Monitoramento Ambiental, Vigilância de Longo Alcance, Pesquisa Científica, etc.

Nossa Linha de Produtos
  • Alta sensibilidade e excelente desempenho
  • Tecnologia líder mundial na indústria infravermelha
  • Vários detectores infravermelhos disponíveis - detectores IR não resfriados e resfriados em diferentes formatos e tamanhos de pixel
  • Produção em volume para garantir entrega rápida - três linhas de produção com capacidade de produção anual de até milhões de detectores
Perguntas Frequentes
O que é imagem térmica infravermelha?
A imagem térmica infravermelha é um método de uso de radiação infravermelha e energia térmica para coletar informações sobre objetos, a fim de formular imagens deles, ou obter informações de temperatura dos objetos, mesmo em ambientes de baixa visibilidade.
Em quais indústrias os detectores infravermelhos de plano focal são usados?
O detector de plano focal infravermelho é o componente central do sistema de imagem térmica e é a chave para detectar, identificar e analisar informações infravermelhas de objetos. Ele tem uma ampla gama de aplicações em tráfego, inspeção, monitoramento de segurança, meteorologia, medicina e outras indústrias.
Quais são as características dos detectores de plano focal infravermelho resfriados e não resfriados?
Os detectores de plano focal infravermelho podem ser divididos em detectores de plano focal infravermelho resfriados e detectores de plano focal infravermelho não resfriados. O detector infravermelho resfriado opera em um ambiente de vácuo a baixa temperatura com alta sensibilidade e pode distinguir diferenças de temperatura mais sutis, enquanto o detector de plano focal infravermelho não resfriado não necessita de um ambiente criogênico e pode operar à temperatura ambiente.
Como escolher uma lente de câmera térmica infravermelha adequada?
  • A lente padrão pode atender a alvos normais com distância apropriada
  • Para a teleobjetiva, é adequada para alvos relativamente pequenos e que precisam ser vistos de longa distância
  • Para ver mais detalhes de objetos a curta distância, a lente grande angular é melhor
  • A lente macro é para ver alvos muito pequenos a curta distância, como circuitos de chip
