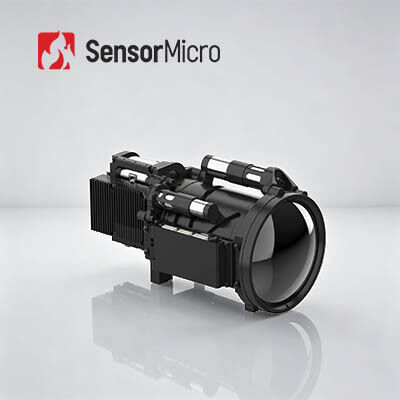

Núcleo de câmara infravermelha MWIR arrefecida com resolução de 640x512 e tamanho de pixel de 15 μm para operação a altas temperaturas 150K
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | GAVIN GC615HMG |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 640x512/15μm | Detector IR NETD (23°C) | 20mK (F4) |
|---|---|---|---|
| Faixa Espectral | 30,7 μm±0,2 μm 4,8 μm±0,2 μm | Tamanho | 71×55×84mm |
| Tempo de resfriamento (23℃) | ≤3min30s | Fonte de energia | 12V±1V |
| Destacar | Núcleo alto da câmera da sensibilidade MWIR,Núcleo da câmera da placa MWIR da proximidade,MCT refrigerou os módulos da câmera |
||
Descrição de produto
Operação de alta temperatura refrigerada 150K do núcleo da câmera infravermelha de MWIR 640x51 2/15μm
Visão geral do produto
Alimentado por um detector resfriado HOT MWIR de 640×512/15μm e algoritmos de processamento de imagem premium, o núcleo da câmera infravermelha GAVIN GC615HMG redefine a imagem térmica compacta de alto desempenho. Com resfriamento rápido, consumo de energia ultrabaixo e tamanho miniaturizado, ele oferece excelente eficiência SWaP.
O GC615HMG suporta desenvolvimento secundário sem esforço e integração perfeita de sistemas, atendendo perfeitamente a dispositivos de imagem portáteis, sistemas de carga móvel e cenários de monitoramento contínuo de longo prazo com requisitos rígidos de tamanho, potência e detecção de longo alcance.
Principais recursos
- FPA convencional, imagem nítida:Desenvolvido com base em um detector infravermelho resfriado HOT MWIR de grande formato 640×512/15μm, oferecendo excelente versatilidade. Equipado com algoritmos de processamento de imagem de última geração, incluindo DRC, redução de ruído 2D/3D e aprimoramento de borda (EE), proporcionando imagens mais nítidas.
- Otimização SWaP líder em tecnologia HOT:Suporta operação em alta temperatura de até 150K, com tempo de resfriamento ≤ 3min30s. Tamanho compacto: 71×55×84 mm, peso: 350g, consumo de energia: 7W.
- Interfaces ricas, fácil integração:Suporta interfaces CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Fibra óptica. Saída de imagem RAW/YUV flexível.
Especificações do produto
| Modelo | GAVIN GC615HMG |
|---|---|
| Indicadores de Desempenho |
Resolução:640×512 Tamanho dos pixels:15μm Crioresfriador:RS058 Resposta Espectral:3,7μm±0,2μm~4,8μm±0,2μm Detector IR NETD (23°C):20mK (F4) |
| Processamento de imagem |
Taxa de quadros:50 Hz (F4) / 30 Hz (F5.5) Zoom Digital:Zoom digital contínuo de 1× a 8× Direção da imagem:Virar horizontalmente/verticalmente/diagonalmente Algoritmo de imagem:RDC, redução de ruído de imagem 2D/3D, EE |
| Elétrica |
Vídeo analógico:PAL/NTSC Vídeo digital:Padrão: DVP/LVDS/USB2.0 Opção: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra Óptica Monomodo/Fibra Óptica Multimodo Sincronização externa:Padrão: LV-TTL Opção: RS422/LVDS Comunicação:Padrão: USB2.0/LV-TTL Opção: RS422/CAN/USB3.0/GigE Fonte de energia:12V±1V Consumo de energia constante (23 ℃):≤7W Tempo de resfriamento (23°C):≤3min30s |
| Físico |
Tamanho (mm):71×55×84 Peso (g):≤350 Temperatura operacional:-40℃~+71℃ |
| Lente óptica |
Opções de lentes: Foco fixo: 25mm/F2 Zoom contínuo: 18 ~ 275 mm/F5.5, 110 ~ 1100 mm/F5.5, 15 ~ 300 mm/F4, 23 ~ 450 mm/F4 |
Aplicações Industriais
O módulo de imagem térmica GAVIN GC615HMG é amplamente utilizado em muitas áreas, como END, monitoramento ambiental, vigilância de longo alcance, pesquisa científica, etc.
Nossas vantagens
- Profundo conhecimento técnico:Com muitos anos de experiência em pesquisa, desenvolvimento e aplicação de tecnologia de sensores infravermelhos, construímos fortes capacidades em design de chips, fabricação de wafers, empacotamento e testes, bem como integração de sistemas. Nossa base sólida nos permite fornecer continuamente produtos inovadores e confiáveis que atendam às crescentes demandas do mercado.
- Focado na inovação e implementação prática em sensoriamento infravermelho:Estamos comprometidos em promover avanços tecnológicos em imagens térmicas, ampliando constantemente os limites em NETD, SWaP e temperatura operacional. Nossos produtos lideram consistentemente em aplicações de segurança, monitoramento industrial, sistemas inteligentes e muito mais.
- Portfólio diversificado de produtos:Apoiados por pesquisa e desenvolvimento independentes e diversos caminhos técnicos, oferecemos uma linha abrangente de componentes de detecção infravermelha – resfriados e não resfriados – fornecendo soluções personalizadas para uma ampla variedade de indústrias.
- Validação rigorosa de confiabilidade garante garantia de qualidade:Apoiados por um sistema robusto de gestão de qualidade, nossos produtos passam por vários procedimentos de testes durante a produção para garantir estabilidade e confiabilidade a longo prazo.
- Suporte Técnico Profissional e Serviços de Desenvolvimento Conjunto:Nossa equipe de engenharia trabalha em estreita colaboração com as equipes de P&D e de produtos dos clientes para acelerar a integração do sistema, melhorar a eficiência e reduzir o tempo de lançamento no mercado. Seu sucesso é nossa missão compartilhada.
Perguntas frequentes
1. Em quais indústrias os detectores infravermelhos de matriz de plano focal são usados?
O detector de plano focal infravermelho é o componente central do sistema de imagem térmica e é a chave para detectar, identificar e analisar informações infravermelhas de objetos. Possui uma ampla gama de aplicações em tráfego, inspeção, monitoramento de segurança, meteorologia, medicina e outras indústrias.
2. Quais são as características dos detectores de plano focal infravermelho resfriados e não resfriados?
Os detectores de plano focal infravermelho podem ser divididos em detector de plano focal infravermelho resfriado e detector de plano focal infravermelho não resfriado. O detector infravermelho resfriado funciona em um ambiente de vácuo de baixa temperatura com alta sensibilidade e pode distinguir diferenças de temperatura mais sutis, enquanto o detector de plano focal infravermelho não resfriado não precisa de um ambiente criogênico e pode funcionar em temperatura ambiente.
3. O que é imagem térmica infravermelha?
Na natureza, todos os objetos cuja temperatura seja superior ao zero absoluto (-273°C) podem irradiar raios infravermelhos. Ao usar o detector de câmera infravermelha para medir a diferença de temperatura da radiação infravermelha entre o próprio alvo e o fundo, você pode obter diferentes imagens infravermelhas, também chamadas de imagens térmicas.
4. Como funcionam os detectores infravermelhos?
A radiação infravermelha emitida pelo alvo entra na faixa de detecção do detector térmico, então o detector infravermelho converte o sinal de radiação de intensidade diferente no sinal elétrico correspondente e, em seguida, através de amplificação e processamento de vídeo, forma a imagem infravermelha que pode ser observada a olho nu.
5. Quais são as vantagens dos detectores infravermelhos resfriados?
O detector de plano focal infravermelho resfriado opera a uma temperatura baixa que é fornecida por um resfriador dewar detector (ddc). Possui alta sensibilidade e pode distinguir diferenças de temperatura mais sutis do que o detector infravermelho não resfriado. Ele pode detectar, identificar e reconhecer objetos a uma distância muito longa, a mais de dez quilômetros de distância. A estrutura do detector resfriado é muito complexa, o que resulta em um custo relativamente alto em relação ao detector não resfriado.
