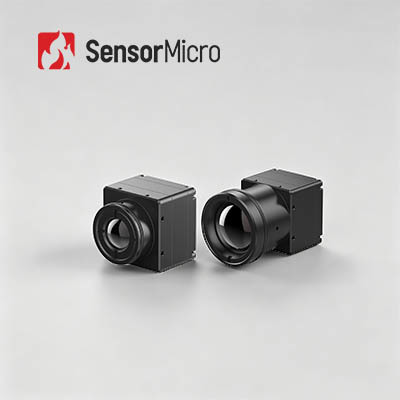

Módulo de imagem térmica LWIR 640x512 de 12 μm não resfriado para o combate a incêndios e resgate

Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo COIN612G2
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 640x512 Consumo de energia 0.65W
Faixa Espectral 8~14μm Distância entre pixels 12μm
NETD ≤25mK/F1.0/25℃ Taxa de quadros 25/30/50Hz
Destacar

Módulo de combate ao fogo da imagiologia térmica de LWIR

,

Módulo da imagiologia térmica do salvamento LWIR

,

núcleo térmico da câmera de 640x512 LWIR

Deixe um recado
Descrição de produto
Módulo de Imagem Térmica Infravermelha Não Resfriada LWIR 640x512 12µm para Combate a Incêndios e Resgate
Módulo de Imagem Térmica Infravermelha Não Resfriada LWIR 640x512 12µm para Combate a Incêndios e Resgate
Descrição do Produto

Construído com detector infravermelho de nível de wafer ApexCore 640*512/12µm, processamento avançado de sinal e algoritmos de imagem, NETD ≤25mK para detecção térmica ultrassensível. Suporta comunicação serial principal, saída de vídeo USB2.0/DVP/LVDS/BT.656, dados RAW/YUV e controle serial. Conjunto completo de lentes ópticas disponível para todas as necessidades de aplicação. Detecção rápida de hotspots e imagens térmicas claras reduzem drasticamente a dificuldade de desenvolvimento secundário, um núcleo térmico tudo-em-um para visão industrial, vigilância noturna, observação externa e dispositivos AIoT.

Principais Características
Funcionalidade Abrangente, Solução Custo-Efetiva
  • Desenvolvido com um detector infravermelho de nível de wafer ApexCore de alto desempenho e custo-eficiente com NETD ≤25mK
  • Combina um FPA principal com algoritmos avançados de processamento de imagem para aprimorar a qualidade da imagem
Estrutura Compacta, Design Leve
  • Dimensões: 25,4*25,4*15,7mm
  • Peso: 15±1g, Consumo de energia≤0,65W
Configuração Versátil, Integração Rápida
  • Múltiplas opções de lentes disponíveis para atender a vários requisitos de aplicação
  • Suporta interfaces de saída de imagem USB 2.0/DVP/LVDS/BT.656
  • Saída de dados de imagem RAW/YUV com controle de porta serial
Especificações do Produto
Modelo COIN612G2
Indicadores do Detector IR
Material Sensível VOx
Resolução 640*512
Tamanho do Pixel 12µm
Resposta Espectral 8µm ~ 14µm
NETD Típico ≤25mK/F1.0/25℃
Processamento de Imagem
Taxa de Quadros Digital 25/30/50Hz
Tempo de Inicialização 6s
Vídeo Analógico PAL/NTSC
Vídeo Digital RAW/YUV422
Algoritmo de Imagem Correção de Não Uniformidade (NUC)
Redução de Ruído 3D (3DNR)
Supressão de Ruído 2D (DNS)
Compressão de Faixa Dinâmica (DRC)
Realce de Bordas (EE)
Exibição de Imagem 10 Tipos (Branco Quente/Lava/Vermelho Ferro/Ferro Quente/Médico/Ártico/Arco-íris 1/Arco-íris 2/Tonalidade/Preto Quente)
Software para PC
Software ICC Controle do Módulo e Exibição de Vídeo
Elétrico
Interface Externa Padrão 50 pinos: DF40C-50DP-0.4V(51), (HRS, Macho)
Placa de Extensão USB3.0/USB2.0/VPC/USB2.0&VPC
Interface de Comunicação TTL-232/USB2.0
Interface de Vídeo Digital DVP8/DVP16/USB2.0/BT.656/LVDS
Tensão de Alimentação 4,5~5,5V
Consumo Típico de Energia 0,65W
Mecânico
Tamanho do Núcleo Nu (mm) 25,4*25,4*15,7
Peso do Núcleo Nu (g) 15±1g
Adaptabilidade Ambiental
Temperatura de Operação -40℃~+70℃
Temperatura de Armazenamento -45℃~+85℃
Umidade 5%~95%, sem condensação
Vibração 5,35grms, Vibração Aleatória, 3 eixos
Impacto Onda Semiceno, 40g/11ms, Direção de Impacto Eixo X, 3 vezes
Certificação ROHS2.0/REACH
Lente Óptica
Lente Óptica Foco Fixo Atermal: 4,8mm/7mm/9,1mm/13mm/19mm/25mm/35mm/50mm/70mm
Nível de Proteção IP67 (Lente Frontal)
Aplicações Industriais

O módulo de imagem térmica COIN612G2 é aplicado nos campos de Monitoramento de Segurança, Visão Industrial, Observação Externa, Combate a Incêndios e Resgate, ADAS, Visão Computacional, etc.

Serviço Padronizado
  • Documentação Completa: Manuais do produto, guias de configuração e referências de seleção. Comece sem adivinhações.
  • Assistência de Desenvolvimento e Teste: Teste Integrado de Amostra, avaliação de desempenho e verificação de parâmetros facilitados.
  • Kit de Ferramentas Avançado para Desenvolvedores: SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda.
  • Suporte Técnico Remoto: Suporte 24/7 - resposta rápida e resolução oportuna para problemas críticos.
  • Garantia: Peças originais e rigorosa adesão ao processo para restaurar o desempenho ideal.
Perguntas Frequentes
1. O que é imagem térmica infravermelha?

A imagem térmica infravermelha é um tipo de método que utiliza radiação infravermelha e energia térmica para coletar informações sobre objetos. De acordo com a diferença de radiação entre o objeto e o ambiente de fundo e a diferença de radiação de cada parte do próprio objeto, a imagem térmica infravermelha pode mostrar a flutuação da radiação de cada parte da cena, mostrando assim as características da cena.

2. Qual a vantagem da imagem térmica infravermelha?
  • Ver através da escuridão total
  • Identificação sob camuflagem
  • Detecção de longo alcance
  • Detecção de distribuição de calor
  • Medição de temperatura sem contato
  • Consciência de ocupação
  • E assim por diante
3. Quais são as aplicações da imagem térmica infravermelha?

Medição de temperatura e imagem em todas as condições climáticas são duas funções básicas da tecnologia de imagem térmica infravermelha. Produtos desenvolvidos com base nessas duas tecnologias são amplamente utilizados em energia elétrica, segurança e monitoramento, fabricação industrial, pesquisa científica, tratamento médico e outros campos tradicionais.
