Uncooled 640x512 12μm Thermal Imaging Module Light Weight


Módulo de câmera térmica LWIR 640x512/12μm não resfriada com imagem térmica nítida

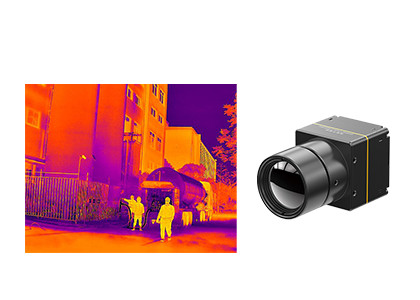

O módulo térmico TWIN612 é um novo produto desenvolvido pela SensorMicro. Ele integra um detector infravermelho não resfriado de pacote cerâmico de 640×512/12µm. Com um NETD típico＜40mk, o módulo térmico TWIN612 pode apresentar uma imagem mais clara, nítida e detalhada.

Com faixa de medição de temperatura de -20℃~150℃/0~550℃, precisão de ±2℃ ou ±2% e taxa de quadros de até 30Hz, o módulo térmico garante uma imagem térmica suave e medição precisa da temperatura.

O módulo térmico TWIN612 tem as vantagens de design compacto, estrutura leve e consumo de energia tão baixo quanto 0,8w. Com algoritmos de imagem aprimorados e função de medição de temperatura, o módulo térmico TWIN612 apresenta imagens mais estáveis e temperatura precisa.

O processo de embalagem cerâmica é semelhante à embalagem metálica, que é uma tecnologia de embalagem de detector infravermelho madura. Em comparação com a embalagem metálica, o volume e o peso do detector embalado serão muito reduzidos. Assim, o módulo térmico TWIN612 pode ser aplicado a indústrias que têm requisitos rigorosos em tamanho, peso e consumo de energia.

- Mini Tamanho: 25,4mm×25,4mm×35mm
- Peso Leve: 25g
- NETD Típico<40mk
- Imagem Térmica Nítida e Clara
- Consumo de Energia Típico tão Baixo quanto 0,8W


O módulo de imagem térmica TWIN612/R é aplicado no campo de Termografia, Monitoramento de Segurança, Cargas Úteis de UAV, Robôs, Hardware Inteligente, ADAS, Combate a Incêndios e Resgate


1. Qual é a vantagem da imagem térmica infravermelha?

---Ver através da escuridão total

---Identificação sob camuflagem

---Detecção de longo alcance

---Detecção de distribuição de calor

---Medição de temperatura sem contato

---Consciência de ocupação

---E assim por diante

2. O que é sensibilidade térmica?

Sensibilidade Térmica, também chamada de NETD (Diferença de Temperatura Equivalente ao Ruído), é um parâmetro chave para avaliar câmeras de imagem térmica de onda média (MWIR) e onda longa (LWIR). Está diretamente relacionado à clareza medida pelo termovisor. É um valor numérico que representa a relação sinal-ruído da diferença de temperatura e é medido em miliKelvins (mK). Quanto menor o valor de sensibilidade térmica, maior a sensibilidade e mais clara a imagem.

3. Qual é a diferença entre embalagem de nível de wafer, embalagem cerâmica e embalagem metálica?

Os detectores infravermelhos não resfriados são atualmente divididos em embalagem metálica, embalagem cerâmica e embalagem de nível de wafer. A embalagem metálica é a mais antiga e a melhor entre as três principais formas de embalagem; a embalagem de nível de wafer é adequada para produção em massa; e a embalagem cerâmica é mais favorecida pelo mercado dedicado a produtos civis.
