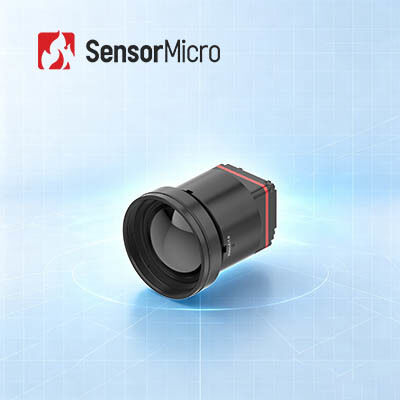

Módulo de Imagem Térmica LWIR não resfriado com resolução 1280x1024 8μm Pitch Pixel e 30mK NETD para inspeção fotovoltaica
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iTL1208 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 1280x1024 | Consumo de energia | 1W |
|---|---|---|---|
| Faixa Espectral | 8~14μm | Distância entre pixels | 8μm |
| NETD típico | ≤30mK | Taxa de quadros | 25/30 Hz |
| Destacar | Módulo Uncooled da imagiologia térmica de LWIR,Módulo da imagiologia térmica das cargas úteis do UAV,núcleo térmico Uncooled da câmera 640x512 |
||
Descrição de produto
Módulo de imagem térmica Uncooled LWIR 1280x1024/8μm para inspeção fotovoltaica
Visão geral do produto
Procurando um poderoso núcleo de câmera térmica de megapixels para seus dispositivos? Conheça o núcleo da câmera térmica iTL1208. Comprimimos o desempenho térmico completo de alta resolução de 1280×1024 8μm em um módulo compacto de 22,6×22,6×34,5mm que pesa apenas 35,7 gramas com uma lente de 12mm. Com NETD ultrabaixo de 30 mK, este módulo de câmera infravermelha capta as menores diferenças de temperatura que o olho nu não consegue detectar. Conecte e integre facilmente via MIPI CSI, com saída RAW e YUV e controle simples de porta I2C/serial. Quer você construa câmeras de combate a incêndio, ferramentas de inspeção portáteis ou dispositivos de vigilância móveis, o módulo de imagem térmica iTL1208 é a solução de visão térmica leve e perfeita.
Principais recursos
- Design extremamente leve
Tamanho compacto de 22,6×22,6×34,5mm e peso de 35,7g (incluindo uma lente de 12mm)
Entre os mais altos níveis de integração em sua classe - Alta Sensibilidade, Detecção Precisa
Tamanho de pixel ultrapequeno de 8μm com resolução de 1280×1024, proporcionando detalhes finos e imagens nítidas
NETD típico ≤ 30mK, permitindo detecção confiável de diferenças sutis de temperatura - Desenvolvimento simplificado, integração rápida
Várias opções de lentes ópticas disponíveis para atender a diversos requisitos de aplicação
Suporta interface de saída de imagem MIPI CSI
Saída de dados de imagem RAW e YUV, com controle via porta serial/I2C
Especificações do produto
| Modelo | iTL1208 |
|---|---|
| Indicadores de detectores IR | Material Sensível: VOx |
| Resolução: 1280×1024 | |
| Tamanho do pixel: 8μm | |
| Resposta Espectral: 8μm ~ 14μm | |
| NETD típico: ≤30mK | |
| Processamento de imagem | Taxa de quadros digitais: 25/30 Hz |
| Tempo de inicialização: ≤6s | |
| Vídeo digital: RAW/YUV | |
| Algoritmo de imagem: NUC/3DNR/DNS/DRC/EE | |
| Exibição de imagem: 10 tipos (branco quente/lava/ferro vermelho/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/matiz/preto quente) | |
| Programas para PC | Software para PC: Controle de Módulo e Exibição de Vídeo |
| Elétrica | Interface externa padrão: Interface 34Pin_Connector: BP04SD-34-0065-R0 |
| Interface de comunicação: TTL-232/I2C | |
| Interface de vídeo digital: MIPI-CSI | |
| Tensão de alimentação: 4,5-5,5V | |
| Consumo típico de energia: 1W | |
| Mecânico | Tamanho (incluindo lente): Com lente de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diâmetro externo da lente Φ37 mm) Com lente de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diâmetro externo da lente Φ33 mm) Com lente de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diâmetro externo da lente Φ26,6 mm) Com lente de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diâmetro externo da lente Φ27 mm) Com lente de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diâmetro externo da lente Φ33 mm) Com lente de 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diâmetro externo da lente Φ43,2 mm) |
| Peso (incluindo lente): 85,5±4,5g (com lente de 5 mm) 70,5±3,6g (com lente de 10 mm) 35,7±2g (com lente de 12 mm) 40,7±2,1g (com lente de 17 mm) 71,0±3,6g (com lente de 25 mm) 110±5,5g (com lente de 35 mm) | |
| Adaptabilidade Ambiental | Temperatura operacional: -40℃~+70℃ |
| Temperatura de armazenamento: -45℃~+85℃ | |
| Umidade: 5% ~ 95%, sem condensação | |
| Vibração: 5,35 gramas, vibração aleatória, 3 eixos | |
| Impacto: Meia Onda Senoidal, 40g/11ms, Direção de Impacto Eixo X, 3 vezes | |
| Certificação: ROHS2.0/REACH | |
| Lente óptica | Foco fixo atérmico: 5/10/12/17/25/35mm |
Aplicações Industriais
O módulo de imagem térmica iTL1208 pode ser amplamente utilizado nas áreas de combate a incêndios florestais, manutenção de energia, inspeção fotovoltaica, monitoramento de segurança, dispositivos vestíveis, dispositivos portáteis, etc.
Nossas vantagens
- Rica variedade de produtos
Múltiplas resoluções de matriz, tamanhos de pixel, bandas de onda e combinações de opções de lentes proporcionam maior flexibilidade para diversas aplicações. - Excelente desempenho
Imagens nítidas, tamanho compacto, baixo consumo de energia, alta sensibilidade e forte confiabilidade - projetados para funcionar sob uma ampla gama de desafios ambientais. - Fácil Integração
Várias opções de interface simplificam a integração e permitem o desenvolvimento rápido em vários campos de aplicação.
Perguntas frequentes
Qual é a vantagem da imagem térmica infravermelha?
- Veja através da escuridão total
- Identificação sob camuflagem
- Detecção de longo alcance
- Detecção de distribuição de calor
- Medição de temperatura sem contato
- Consciência ocupacional
- E assim por diante
O que é sensibilidade térmica?
A sensibilidade térmica, também chamada de NETD (Noise Equivalent Temperature Difference), é um parâmetro chave para avaliar câmeras de imagem térmica de ondas médias (MWIR) e ondas longas (LWIR). Está diretamente relacionado à clareza medida pelo termovisor. É um valor numérico que representa a relação sinal-ruído da diferença de temperatura e medido em miliKelvins (mK). Quanto menor o valor da sensibilidade térmica, maior será a sensibilidade e mais nítida será a imagem.
Qual é a diferença entre embalagem de nível de wafer, embalagem de cerâmica e embalagem de metal?
Os detectores infravermelhos não resfriados são atualmente divididos em embalagens metálicas, embalagens cerâmicas e embalagens em nível de wafer. A embalagem metálica é a mais antiga e a melhor entre as três principais formas de embalagem; a embalagem em nível de wafer é adequada para produção em massa; e as embalagens cerâmicas são mais favorecidas pelo mercado dedicado a produtos civis.
