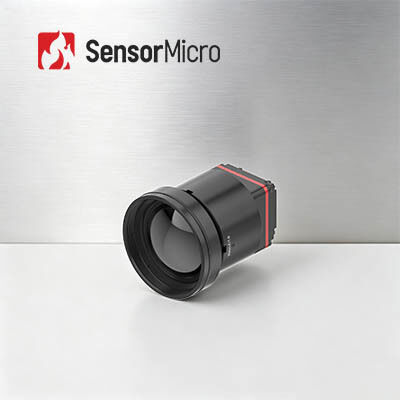

SWaP-C LWIR 1280x1024 Modulo de câmara térmica de resolução com pitch de pixels de 8μm e NETD ≤30mK para dispositivos portáteis
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iTL1208 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 1280x1024 | Consumo de energia | 1W |
|---|---|---|---|
| Faixa Espectral | 8~14μm | Distância entre pixels | 8μm |
| NETD típico | ≤30mK | Taxa de quadros | 25/30 Hz |
| Destacar | Módulo térmico da câmera da troca-c LWIR,Módulo térmico da câmera dos zangões LWIR,Núcleo térmico 12uM da câmera dos zangões |
||
Descrição de produto
Módulo de câmara térmica SWaP-C LWIR 1280x1024/8μm para dispositivos portáteis
Visão geral do produto
O módulo de imagem térmica iTL1208 é um núcleo de câmara infravermelha de megapixels não resfriado de última geração projetado para implantação de sistemas móveis de baixo SWAP,combinando hardware miniaturizado com capacidades de detecção térmica de alta precisão.
Este módulo de câmera infravermelha oferece desempenho de imagem premium com pitch de pixel pequeno de 8μm, resolução de 1280×1024 megapixels e NETD típico ≤30mK para detecção térmica ultra-sensível.
Ideal para combate a incêndios, diagnóstico industrial, vigilância ao ar livre e dispositivos térmicos portáteis.
Principais características
- Design extremamente leve- Dimensões compactas de 22,6 × 22,6 × 34,5 mm e peso de 35,7 g (incluindo lentes de 12 mm) com um dos mais elevados níveis de integração na sua classe
- Alta sensibilidade, detecção precisa- 8 μm de tamanho de pixel ultra-pequeno, com resolução de 1280×1024, proporcionando detalhes finos e imagens claras, com NETD típico ≤ 30mK para detecção fiável de diferenças de temperatura sutis
- Desenvolvimento simplificado, integração rápida- Opções múltiplas de lentes ópticas, suporta interface de saída de imagem MIPI CSI, saída de dados de imagem RAW e YUV com controle via porta serial/I2C
Especificações do produto
| Modelo | iTL1208 |
|---|---|
| Indicadores de detectores IR | |
| Material sensível | VOx |
| Resolução | 1280×1024 |
| Tamanho do pixel | 8 μm |
| Resposta espectral | 8 μm ~ 14 μm |
| NETD típico | ≤ 30mK |
| Processamento de imagem | |
| Taxa de quadros digitais | 25/30 Hz |
| Tempo de arranque | ≤ 6 s |
| Vídeo digital | RAW/YUV |
| Algoritmo de imagem | NUC/3DNR/DNS/DRC/EE |
| Exibição de imagem | 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente) |
| Software para PC | Módulo de controlo e visor de vídeo |
| Eletrodomésticos | |
| Interface externa padrão | Interface do conector: BP04SD-34-0065-R0 |
| Interface de comunicação | TTL-232/I2C |
| Interface de vídeo digital | MIPI-CSI |
| Tensão de alimentação | 40,5-5,5 V |
| Consumo típico de energia | 1W |
| Mecânico | |
| Tamanho (incluindo a lente) | Com lente de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diâmetro exterior da lente Φ37 mm) Com lente de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diâmetro exterior da lente Φ33 mm) Com lente de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diâmetro exterior da lente Φ26,6 mm) Com lente de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diâmetro exterior da lente Φ27 mm) Com lente de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diâmetro exterior da lente Φ33 mm) Com lente de 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diâmetro exterior da lente Φ43,2 mm) |
| Peso (incluindo lente) | 85.5±4.5g (com lente de 5 mm) 70.5±3.6g (com lente de 10 mm) 35.7 ± 2 g (com lente de 12 mm) 40.7±2,1 g (com lente de 17 mm) 71.0±3,6 g (com lente de 25 mm) 110±5,5 g (com lente de 35 mm) |
| Adaptabilidade ao ambiente | |
| Temperatura de funcionamento | -40°C~+70°C |
| Temperatura de armazenamento | -45°C~+85°C |
| Humidade | 5% a 95%, não condensante |
| Vibração | 5.35 gramas, vibração aleatória, 3 eixos |
| Impacto | Meia onda senoidal, 40g/11ms, direção de impacto X eixo, 3 vezes |
| Certificação | RoHS2.0/REACH |
| Lentes ópticas | Foco fixo Atermal: 5/10/12/17/25/35mm |
Aplicações industriais
O módulo de imagem térmica iTL1208 pode ser amplamente utilizado no combate a incêndios florestais, manutenção de energia, inspeção fotovoltaica, monitoramento de segurança, dispositivos portáteis, dispositivos portáteis e muito mais.
A nossa equipa
- Profundas competências técnicas- Muitos anos de experiência em investigação, desenvolvimento e aplicação de tecnologia de sensores infravermelhos, com fortes capacidades no design de chips, fabrico de wafers, embalagens e testes,e integração do sistema
- Centrada na inovação e na aplicação prática- Empenhado em impulsionar avanços tecnológicos em imagens térmicas, constantemente empurrando limites em NETD, SWaP e temperatura de funcionamento
- Portfólio diversificado de produtos- Uma gama completa de componentes de detecção de infravermelhos, incluindo soluções refrigeradas e não refrigeradas para várias indústrias
- Validação rigorosa da fiabilidade- Sistema de gestão da qualidade robusto com procedimentos de ensaio múltiplos durante toda a produção para garantir a estabilidade e a fiabilidade a longo prazo
- Apoio técnico profissional- A equipa de engenharia trabalha em estreita colaboração com as equipas de I&D e produtos dos clientes para acelerar a integração do sistema e melhorar a eficiência
Perguntas Frequentes
O que é um detector infravermelho / sensor de imagem térmica?
As ondas infravermelhas não podem ser vistas com o olho humano.O detector infravermelho / sensor de imagem térmica é um dispositivo óptico-elétrico que reage à radiação infravermelha e à energia térmica e a converte em sinais elétricos, em seguida, produz imagens térmicas visíveis.
O que é o WLP?
WLP refere-se ao pacote de nível de wafer. É o processo de completar a embalagem de alto vácuo diretamente em toda a wafer MEMS, em seguida, escrever e cortar para fazer um único sensor infravermelho.Juntamente com embalagens metálicas e cerâmicas, são os 3 principais formatos de embalagem de detectores infravermelhos não arrefecidos.
Qual é a vantagem da WLP?
Os detectores IR WLP são especialmente concebidos para satisfazer os requisitos de miniaturização e baixo custo na aplicação da tecnologia infravermelha ao mercado de electrónica de consumo.com capacidade de fabricação em volume, oferece agora uma variedade de soluções de módulos infravermelhos WLP para impulsionar mais novas aplicações nos mercados emergentes.
