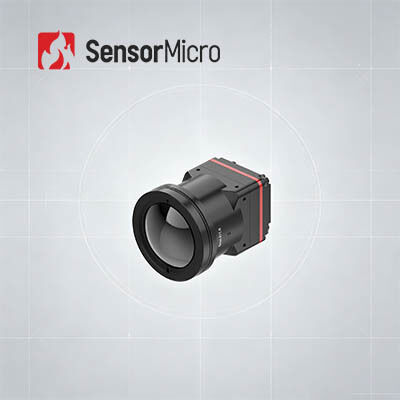

Módulo de câmera térmica não resfriado com resolução 1280x1024 8μm Pitch de pixels e 30mK NETD ApexCore Infrared Detector

  • Uncooled Thermal Camera Module with 1280x1024 Resolution 8μm Pixel Pitch and 30mK NETD ApexCore Infrared Detector
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo iTL1208
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 1280x1024 Faixa Espectral 8~14μm
Consumo de energia 1W NETD típico ≤30mK
Taxa de quadros 25/30 Hz Distância entre pixels 8μm
Destacar

Módulo térmico 12um da câmera do zangão

,

Módulo térmico de pouco peso da câmera do UAV

,

Núcleo térmico Uncooled da câmera do UAV
Deixe um recado
Descrição de produto
Módulo de câmera térmica Uncooled 1280x1024/8μm ApexCore Detector infravermelho
Visão geral do produto
Conheça a iTL1208 — seu núcleo de câmera infravermelha de megapixels ultraportátil desenvolvido para sistemas móveis com restrição de SWaP. Com apenas 22,6×22,6×34,5 mm e 35,7g (lente de 12mm incluída), este módulo de alta resolução de 8μm equilibra miniaturização definitiva e sensibilidade térmica de nível superior com NETD de até 30mK. Oferecendo imagens térmicas nítidas de 1280×1024 HD, possui seleção flexível de lentes, saída MIPI CSI padrão, transmissão de dados RAW/YUV e controle simples de porta I2C/serial. Perfeito para dispositivos portáteis, plataformas móveis, vigilância de segurança, inspeção industrial e missões de resgate. Simplifique o desenvolvimento de seu produto infravermelho com nosso núcleo de câmera térmica pronto para integração.
Principais recursos
  • Design extremamente leveTamanho compacto de 22,6 × 22,6 × 34,5 mm e peso de 34,5 g (incluindo lente de 12 mm) com um dos mais altos níveis de integração em sua classe
  • Alta Sensibilidade, Detecção PrecisaTamanho de pixel ultrapequeno de 8 μm com resolução de 1280 × 1024, fornecendo detalhes finos e imagens nítidas com NETD típico ≤30mK para detecção confiável de diferenças sutis de temperatura
  • Desenvolvimento simplificado, integração rápida- Múltiplas opções de lentes ópticas, interface de saída de imagem MIPI CSI, saída de dados de imagem RAW e YUV com controle via porta serial/I2C
Especificações do produto
Modelo iTL1208
Material Sensível VOx
Resolução 1280×1024
Tamanho dos pixels 8μm
Resposta Espectral 8μm ~ 14μm
NETD típico ≤30mK
Taxa de quadros digitais 25/30Hz
Hora de inicialização ≤6s
Vídeo digital CRU/YUV
Algoritmo de imagem NUC/3DNR/DNS/RDC/EE
Exibição de imagem 10 tipos (branco quente/lava/ferro vermelho/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/matiz/preto quente)
Programas para PC Controle de módulo e exibição de vídeo
Interface externa padrão Interface do conector 34Pin: BP04SD-34-0065-R0
Interface de comunicação TTL-232/I2C
Interface de vídeo digital MIPI-CSI
Tensão de alimentação 4,5-5,5V
Consumo típico de energia 1W
Temperatura operacional -40℃~+70℃
Temperatura de armazenamento -45℃~+85℃
Umidade 5%~95%, sem condensação
Vibração 5,35 gramas, vibração aleatória, 3 eixos
Impacto Meia Onda Senoidal, 40g/11ms, Direção de Impacto Eixo X, 3 vezes
Certificação ROHS2.0/REACH
Lente óptica Foco fixo atérmico: 5/10/12/17/25/35mm
Aplicações Industriais
O módulo de imagem térmica iTL1208 pode ser usado nas áreas de combate a incêndios florestais, manutenção de energia, inspeção fotovoltaica, monitoramento de segurança, dispositivos vestíveis, dispositivos portáteis e muito mais.
Nossos serviços
  • Personalização do produto:Ajuste configurações e adapte algoritmos para atender aos requisitos específicos do setor
  • Suporte técnico e treinamento no local:Fornecer aos principais clientes configuração prática do sistema e treinamento operacional
  • Inovação Conjunta para Novos Produtos e Mercados:Colaborar com os clientes para co-desenvolver soluções inovadoras de aplicação de infravermelho
Perguntas frequentes
O que é imagem térmica infravermelha?
Na natureza, todos os objetos cuja temperatura seja superior ao zero absoluto (-273°C) podem irradiar raios infravermelhos. Ao usar o detector de câmera infravermelha para medir a diferença de temperatura da radiação infravermelha entre o próprio alvo e o fundo, você pode obter diferentes imagens infravermelhas, também chamadas de imagens térmicas.
Como funcionam os detectores infravermelhos?
A radiação infravermelha emitida pelo alvo entra na faixa de detecção do detector térmico, então o detector infravermelho converte o sinal de radiação de intensidade diferente no sinal elétrico correspondente e, em seguida, através de amplificação e processamento de vídeo, forma a imagem infravermelha que pode ser observada a olho nu.
Quais são as vantagens dos detectores infravermelhos resfriados?
O detector de plano focal infravermelho resfriado opera a uma temperatura baixa que é fornecida por um resfriador dewar detector (ddc). Possui alta sensibilidade e pode distinguir diferenças de temperatura mais sutis do que o detector infravermelho não resfriado. Ele pode detectar, identificar e reconhecer objetos a uma distância muito longa, a mais de dez quilômetros de distância. A estrutura do detector resfriado é muito complexa, o que resulta em um custo relativamente alto em relação ao detector não resfriado.
