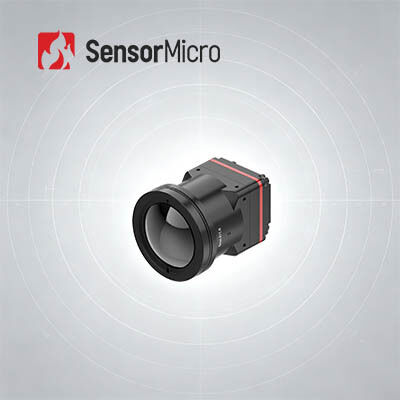

Módulo de imagem térmica não resfriado com resolução de 1280x1024, passo de pixel de 8 μm e faixa espectral de 8 ~ 14 μm
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iTL1208 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 1280x1024 | Distância entre pixels | 8μm |
|---|---|---|---|
| Taxa de quadros | 25/30 Hz | Faixa Espectral | 8~14μm |
| Consumo de energia | 1W | NETD típico | ≤30mK |
| Destacar | Módulo Uncooled radiométrico da imagiologia térmica,Módulo Uncooled da imagiologia térmica dos zangões,Núcleo térmico 14um da câmera |
||
Descrição de produto
Módulo de Imagem Térmica não resfriado 1280x1024/8μm Faixa espectral 8~14μm
Criado para a próxima geração de sistemas de detecção fotoelétrica em miniatura, o núcleo de câmera infravermelha de megapixels iTL1208 alcança sinergias inovadoras de desempenho SWaP.Com um chip de detecção de infravermelhos de grande formato de 8 μm, este módulo exquisitamente encapsulado atinge imagens térmicas de alta fidelidade de 1280×1024 num gabinete minimalista de 22,6×22,6×34,5 mm e uma carga útil ultra-leve de 35,7 g.Com uma classificação NETD ultra-baixa de 30mK e algoritmos de otimização de imagem inteligentes auto-desenvolvidos, restaura detalhes térmicos de espectro completo com uma precisão excepcional, mesmo em ambientes complexos de baixo contraste.Optimizado para terminais fotoelétricos portáteis de precisão e cargas úteis de plataformas móveis não tripuladas, o iTL1208 suporta a configuração óptica personalizada e a interação com o protocolo de autocarro industrial padrão, possibilitando segurança de ponta,Sistemas inteligentes de inspecção industrial e de resposta a emergências de segurança pública com capacidades de visão infravermelha de núcleo fiáveis.
Principais características
- Design extremamente leve- Dimensões compactas de 22,6 × 22,6 × 34,5 mm e peso de 34,5 g (incluindo a lente de 12 mm); entre os mais elevados níveis de integração da sua classe
- Alta sensibilidade, detecção precisa- 8 μm de tamanho de pixel ultra-pequeno com resolução de 1280×1024, proporcionando detalhes finos e imagens claras; NETD típico ≤ 30mK, permitindo a detecção fiável de diferenças de temperatura sutis
- Desenvolvimento simplificado, integração rápida- Várias opções de lentes ópticas disponíveis para atender a diversos requisitos de aplicação; suporta interface de saída de imagem MIPI CSI; saída de dados de imagem RAW e YUV, com controle via porta serial/I2C
Especificações do produto
| Modelo | iTL1208 |
|---|---|
| Indicadores de detectores IR |
Material sensível:VOx Resolução:1280×1024 Tamanho de pixels:8 μm Resposta espectral:8 μm ~ 14 μm NETD típico:≤ 30mK |
| Processamento de imagem |
Taxa de quadros digitais:25/30 Hz Horário de arranque:≤ 6 s Vídeo digital:RAW/YUV Algoritmo de imagem:NUC/3DNR/DNS/DRC/EE Exibição de imagem:10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente) |
| Software para PC | Módulo de controlo e visor de vídeo |
| Eletrodomésticos |
Interface externa padrão:Interface do conector: BP04SD-34-0065-R0 Interface de comunicação:TTL-232/I2C Interface de vídeo digital:MIPI-CSI Voltagem de alimentação:40,5-5,5 V Consumo típico de energia:1W |
| Mecânico |
Tamanho (incluindo a lente): • Com lente de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diâmetro exterior da lente Φ37 mm) • Com lente de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diâmetro exterior da lente Φ33 mm) • Com lente de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diâmetro exterior da lente Φ26,6 mm) • Com lente de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diâmetro exterior da lente Φ27 mm) • Com lente de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diâmetro exterior da lente Φ33 mm) • Com lente de 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diâmetro exterior da lente Φ43,2 mm) Peso (incluindo a lente): • 85,5±4,5 g (com lente de 5 mm) • 70,5 ± 3,6 g (com lente de 10 mm) • 35,7 ± 2 g (com lente de 12 mm) • 40,7 ± 2,1 g (com lente de 17 mm) • 71,0±3,6 g (com lente de 25 mm) • 110±5,5 g (com lente de 35 mm) |
| Adaptabilidade ao ambiente |
Temperatura de funcionamento:-40°C~+70°C Temperatura de armazenamento:-45°C~+85°C Humidade:5% a 95%, não condensante Vibração:5.35 gramas, vibração aleatória, 3 eixos Impacto:Meia onda senoidal, 40g/11ms, direção de impacto X eixo, 3 vezes Certificação:RoHS2.0/REACH Lentes ópticas:Foco fixo Atermal: 5/10/12/17/25/35mm |
Aplicações industriais
O módulo de imagem térmica iTL1208 pode ser utilizado nos domínios da luta contra incêndios florestais, manutenção de energia, inspecção fotovoltaica, monitorização de segurança, dispositivos portáteis, dispositivos portáteis, etc.
Benefícios do produto
Variedade rica de produtos- Resoluções múltiplas de matriz, tamanhos de pixels, bandas de onda e combinações de opções de lentes proporcionam maior flexibilidade para diversas aplicações.
Desempenho excepcional- Imagem clara, tamanho compacto, baixo consumo de energia, alta sensibilidade e alta confiabilidade - projetado para funcionar sob uma ampla gama de desafios ambientais.
Fácil integração- As múltiplas opções de interface facilitam a integração e permitem um desenvolvimento rápido em vários campos de aplicação.
Perguntas Frequentes
Em que indústrias são utilizados os detectores de infravermelhos de matriz de plano focal?
O detector de plano focal infravermelho é o componente central do sistema de imagem térmica e é a chave para detectar, identificar e analisar informações infravermelhas de objetos.Tem uma ampla gama de aplicações no tráfego, inspecção, monitorização da segurança, meteorologia, medicina e outras indústrias.
Quais são as características do detector de plano focal infravermelho resfriado e não resfriado?
Os detectores de plano focal infravermelho podem ser divididos em detectores de plano focal infravermelho resfriados e detectores de plano focal infravermelho não resfriados.Detector infravermelho resfriado funciona em um ambiente de vácuo de baixa temperatura com alta sensibilidade e pode distinguir diferenças de temperatura mais sutis, enquanto o detector de plano focal infravermelho não resfriado não necessita de um ambiente criogénico e pode funcionar à temperatura ambiente.
