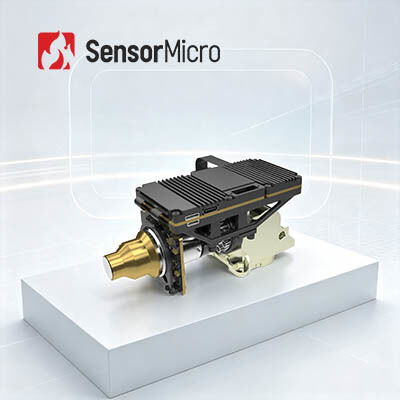

Módulo Térmico Refrigerado com Resolução 640x512 e Detector Infravermelho MWIR de 15µm de Tamanho de Pixel com Criorefrigerador RS046
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | GAVIN GC615MB |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 640x512/15μm | Detector IR NETD (23°C) | 20mK(F4); 25mK(F5.5) |
|---|---|---|---|
| Faixa Espectral | 3,7 ~ 4,8 μm MW | Taxa de quadros | 50Hz/100Hz |
| Tamanho | 120×84×60mm | Peso | ≤ 440 g |
| Destacar | O detector refrigerou o módulo térmico 640x512,MWIR refrigerou o módulo térmico 15μM,Módulos infravermelhos da câmera de MCT |
||
Descrição de produto
Módulo térmico resfriado com detector infravermelho MWIR de 640x512 / 15μm
Visão geral do produto
O GAVIN GC615MB é um módulo de imagem térmica de ondas médias resfriado desenvolvido pela SensorMicro.e algoritmos avançados de processamento de imagem para fornecer nítida• imagens térmicas claras. • gama espectral eficaz: 3,7 μm• 4,8 μm MW.
Configurado com o criocolor RS046, o GAVIN GC615MB possui um design compacto de 120×84×60mm e pesa menos de 440g.Com um consumo de energia estável de apenas 10 W e interface CameraLink de padrão industrial, as câmaras infravermelhas e os integradores de sistemas podem facilmente conceber soluções completas de câmaras.
Principais características
- FPA comum, ampla compatibilidade:Alimentado por detector infravermelho resfriado a ondas médias de 640×512/15μm para imagens térmicas detalhadas com DRC integrado, redução de ruído 2D/3D e algoritmos de aprimoramento de bordas
- Alta confiabilidade, sensibilidade superior:A tecnologia de imagem térmica resfriada MWIR garante uma excelente adaptabilidade e consistência com uma sensibilidade térmica excepcional (NETD ≤ 20mK)
- Fácil integração, configuração flexível:Suporta interface CameraLink com saída de dados de imagem RAW/YUV e múltiplas configurações ópticas de zoom contínuo
Especificações do produto
| Modelo | GAVIN GC615MB |
|---|---|
| Indicadores | |
| Resolução | 640×512 |
| Tamanho do pixel | 15 μm |
| Criocolor | RS046 |
| Resposta espectral | 30,7 μm±0,2 μm 4,8 μm±0,2 μm |
| Detector IR NETD ((23°C) | 20mK ((F4) 25mK ((F5.5) |
| Processamento de imagem | |
| Taxa de quadros | 50 Hz/100 Hz |
| Modo de atenuação | Linear/Histograma/Mixido |
| Zoom digital | Zoom digital contínuo de 1 a 8 |
| Direção da imagem | Flip horizontal/vertical/diagonalmente |
| Algoritmo de imagem | RDC, Redução de ruído de imagem 2D/3D, EE |
| Eletrodomésticos | |
| Interface externa padrão | J30JZ25 25PIN |
| Vídeo analógico | PAL/NTSC |
| Vídeo digital | Padrão: DVP/LVDS/USB2.0@50Hz Opção: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra Ótica de Modo Único/Fibra Ótica de Modo Multiple |
| Sincronização externa | Norma: LV-TTL Opção: RS422/LVDS |
| Comunicação | Padrão: USB2.0/LV-TTL Opção: RS422/CAN/USB3.0/GigE |
| Fornecimento de energia | 24 V±4 V |
| Consumo de energia constante ((23°C) | ≤ 10 W |
| Tempo de arrefecimento ((23°C) | ≤ 8min |
| Tamanho ((mm) | 120 × 84 × 60 |
| Peso ((g) | ≤ 440 |
| Temperatura de funcionamento | -40°C~+71°C |
| Vibração | Vibração: intensidade de transporte de alta velocidade; impacto: Meia onda senoidal, 40 g/11 ms, 3 eixos, 6 direções, 3 vezes/direção |
| Lentes ópticas | |
| Opções de lentes | Foco fixo: 25 mm/F2 Zoom contínuo: 15~300mm/F4 23~450mm/F4 |
Aplicações industriais
O módulo de câmara infravermelha térmica GAVIN GC615MB é amplamente utilizado em TDN, Monitoramento Ambiental, Vigilância de Longo Alcance, Pesquisa Científica e campos relacionados.
A nossa linha de produtos
- Alta sensibilidade e excelente desempenho
- Tecnologia líder mundial na indústria infravermelha
- Vários detectores infravermelhos disponíveis (tantos detectores IR não arrefecidos como arrefecidos em diferentes formatos e tamanhos de pixels)
- Produção em volume para garantir uma entrega rápida (três linhas de produção com capacidade de produção anual de até milhões de detectores)
Perguntas Frequentes
Para que é usado um criocolor?
Os criocolores mantêm os sensores a temperaturas extremamente baixas para permitir a obtenção de imagens térmicas durante missões de longo prazo.Muitas aplicações de ponta exigem sensores para operar a estas baixas temperaturas para a captura de imagem ideal.
Quais são os principais fatores para medir a qualidade do Cryocooler?
A longa duração da bateria e o funcionamento fiável são os principais indicadores de qualidade.com MTTF (Mean Time to Failures) de 10000 horas para satisfazer os requisitos operacionais 24 horas por dia.
O que é MTTF?
O MTTF (Mean Time to Failure) mede a fiabilidade da peça indicando a duração média antes da substituição.Esta métrica fornece informações sobre a qualidade e o valor dos componentes - peças mais duradouras proporcionam maior valor.
Quais são as aplicações da imagem térmica?
A tecnologia de imagem térmica infravermelha serve principalmente para a medição de temperatura e funções de imagem em todas as condições meteorológicas.inspecção industrial, combate a incêndios, manutenção preditiva, ADAS, prevenção de epidemias e aplicações AIoT.
