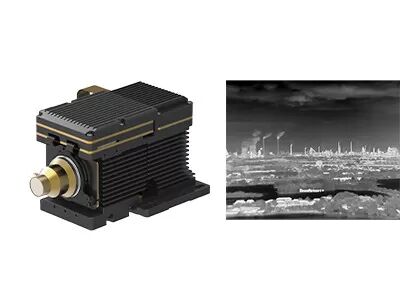

Módulo Térmico Detector Infravermelho MCT MWIR Resfriado 640x512/15µm
| Lugar de origem | Província de Wuhan, Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | GAVIN615B |
| Quantidade de ordem mínima | 1 parte |
| Preço | negotiable |
| Termos de pagamento | L/C,T/T |
Detalhes do produto
| Resolução | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| Faixa espectral | 3,7~4,8μm MW | Taxa de quadros | 50Hz/100Hz |
| Tamanho | 125x92x67mm | Peso | ≤650g |
| Destacar | O detector refrigerou o módulo térmico 640x512,MWIR refrigerou o módulo térmico 15μM,Módulos infravermelhos da câmera de MCT |
||
Descrição de produto
Módulo térmico resfriado com detector de infravermelho MCT MWIR de 640x512 / 15μm
Descrição do produto
O GAVIN615B é um módulo de imagem térmica de ondas médias resfriado desenvolvido pela SensorMicro.A eletrônica de hardware e vários algoritmos de processamento de imagem também estão incorporados para apresentar imagens térmicas nítidas e clarasÉ eficaz para a faixa espectral de 3,7 μm/4,8 μm MW.
Configurado com o criocolor RS046, o GAVIN615B é de tamanho muito compacto, medindo 125x92x67mm em dimensões e pesando menos de 650g em peso.Com interface de cameralink padrão industrial, a câmara infravermelha ou o integrador do sistema podem conceber ou integrar facilmente a sua própria câmara completa com base no módulo de imagem térmica GAVIN615B.
Principais características
- Alta sensibilidade, NETD≤20mK
- Detecção de longa distância.
- Taxa de quadros ajustável
- Fácil integração no sistema
Especificações do produto
| Modelo | GAVIN615B |
| Desempenho do detector IR | |
| Resolução | 640x512 |
| Pitch de pixel | 15 μm |
| Criocolor | RS046 |
| Faixa espectral | 30,7 μm ∙ 4,8 μm MW |
| Tempo de arrefecimento (20°C) | ≤ 7min |
| NETD (20°C) | ≤ 20mK |
| Processamento de imagem | |
| Taxa de quadros | 50 Hz/100 Hz |
| Modo de atenuação | Linear/Histograma/Mixido |
| Zoom digital | ×1/×2/×4 |
| Direção da imagem | Flip horizontal/vertical/diagonalmente |
| Algoritmo de imagem | NUC/AGC/IDE |
| Especificação elétrica | |
| Interface externa padrão | J30JZ 25 pin |
| Vídeo analógico | PAL |
| Vídeo digital | 16 bits RAW/YUV: 16 bits DVP/Cameralink Output |
| Sincronização externa | Sincronização externa do quadro: Nível RS422 |
| Comunicação | RS422, 115200bps |
| Fornecimento de energia | 20 ~ 28VDC |
| Consumo de energia estável | 12W |
| Dimensão (mm) | 125×92×67 |
| Peso | ≤ 650 g |
| Temperatura de operação | -40°C ~ +60°C |
| Magnitude da vibração | Vibração: GJB Transporte de alta velocidade montado em veículos Choque: Ondas de meio seno, 40 g 11 ms, 3 eixos 6 direcções 3 vezes cada |
| Lentes ópticas | |
| Lente opcional | Zoom contínuo 60~240 mm/F4 15 ~ 300 mm/F4 21~420 mm/F4 35 ~ 690 mm/F4 |
Aplicações industriais
O módulo de câmera de infravermelho térmico GAVIN615B é amplamente utilizado em muitas áreas, como Sistema de Monitorização Remota, Sistema de Melhoria da Visão de Voo, Carga Utilizável Multi-sensor, etc.
A nossa linha de produtos
Alta sensibilidade e excelente desempenho
Tecnologia líder mundial na indústria infravermelha
Vários detectores infravermelhos disponíveis
Detectores de IR não resfriados e resfriados em diferentes formatos e tamanhos de pixels
Produção em volume para garantir uma entrega rápida
Três linhas de produção com capacidade de produção anual de milhões de detectores.
Perguntas frequentes
1Para que é usado um criocolor?
Os criocolores são máquinas que mantêm os sensores extremamente frios para que as imagens térmicas possam ser tiradas em missões de longo prazo.Os sensores que captam imagens exigem temperaturas extremamente baixas.
2Quais são os principais fatores para medir a qualidade do Cryocooler?
A longa duração da bateria e o funcionamento fiável são os principais fatores para medir a qualidade de um criocolor SensorMicro criocolor tem uma ampla faixa de temperatura de funcionamento e excelente fiabilidade.O seu MTTF (Mean Time to Failures) atingiu os 10, 000 horas, o que satisfaz os requisitos de operação de arranque 24*7.
3O que é MTTF?
O MTTF (Mean Time to Failure) mede a confiabilidade de uma peça. Mostra-lhe quanto tempo, em média, uma peça dura antes de quebrar e você tem que substituí-la.diz-lhe sobre a qualidade das peças que está a comprarQuanto mais tempo durarem, mais valor obtém delas.
4Quais são as aplicações da imagem térmica?
A medição de temperatura e a imagem em todos os climas são duas funções básicas da tecnologia de imagem térmica infravermelha.Os produtos desenvolvidos com base nestas duas tecnologias são amplamente utilizados em segurança e monitorização, cargas úteis UAV, inspecção industrial, combate a incêndios, manutenção preditiva, ADAS, prevenção de epidemias, AIoT etc.
