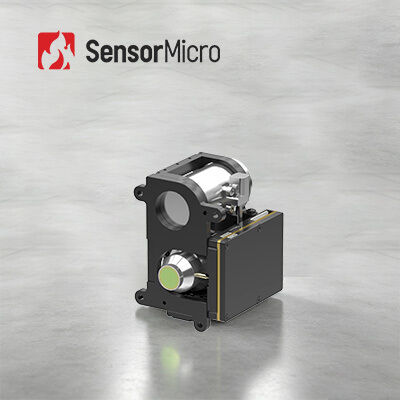

Módulo de câmera térmica resfriada com detecção de longo alcance com resolução de 1280x1024 e passo de pixel de 7μm

  • Long Range Detection Cooled Thermal Camera Module with 1280x1024 Resolution and 7μm Pixel Pitch
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo GAVIN GC1207HMG
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Alta Definição 1280x1024 Distância entre pixels 7μm
Taxa de quadros 50Hz NETD 35mk(F4)
Tamanho 71×55×84mm Faixa Espectral 3,7 ~ 4,8 μm MW
Destacar

Núcleo do módulo de detecção IR resfriado

,

Núcleo do módulo de detecção IR 1280x1024

,

Módulos de câmara refrigerados de 12um
Deixe um recado
Descrição de produto
Modulo de câmara térmica refrigerada de detecção de longo alcance HOT 1280x1024 7μm
Visão geral do produto

O núcleo da câmera infravermelha GAVIN GC1207HMG possui um detector refrigerado de infravermelho de onda média (MWIR) de alta temperatura de operação (HOT) de 1280×1024/7,5 μm. Em comparação com as soluções MWIR tradicionais de 640×512/15 μm, o GAVIN GC1207HMG possui um detector de alta temperatura de operação (HOT) de 1280×1024/7,5 μm.Oferece um terço de menor tamanho de pixels e quatro vezes maior resolução, melhorando drasticamente a resolução espacial e a clareza da imagem.

Combinado com algoritmos avançados de processamento de imagem, ele fornece imagens infravermelhas detalhadas de alta definição em resolução de megapixels.O design de pixels pequenos de 5μm suporta distâncias focais mais curtas e projetos de sistemas ópticos mais compactos com o mesmo campo de visãoCombinado com a tecnologia HOT, o produto demonstra vantagens significativas SWaP (dimensão, peso e potência),tornando-o particularmente adequado para detecção de longa distância de alta precisão e plataformas com espaço limitado.

Principais características
  • Resolução de megapixels, tamanho de pixel ultra-pequeno:Resolução de 1280×1024 com algoritmos de imagem de próxima geração, incluindo DRC, redução de ruído 2D/3D e aprimoramento da borda EE, fornecendo imagens térmicas de megapixels diretamente.Dimensão de pixel pequena de 5μm suporta distâncias focais mais curtas e projetos de sistemas ópticos mais compactos, reforçando a flexibilidade da integração.
  • Tecnologia HOT, Optimização SWaP Ultimate:Suporta altas temperaturas de funcionamento até 150 K, com tempo de resfriamento ≤ 4 min. Tamanho compacto de apenas 71×55×84 mm e peso leve em 360g.
  • Interfaces ricas, fácil integração:Interfaces de imagem múltiplas: CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Fibra.
Especificações do produto
Modelo GAVIN GC1207HMG
Resolução 1280×1024
Tamanho do pixel 7.5 μm
Resposta espectral 30,7 μm±0,2 μm 4,8 μm±0,2 μm
Detector IR NETD ((23°C) 35mk ((F4)
Taxa de quadros 50 Hz
Zoom digital Zoom digital contínuo de 1 a 8
Direção da imagem Flip horizontal/vertical/diagonalmente
Algoritmo de imagem RDC, Redução de ruído de imagem 2D/3D, EE
Vídeo digital Padrão: DVP
Opção: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra Ótica de Modo Único/Fibra Ótica de Modo Multiple
Sincronização externa Norma: LV-TTL
Opção: RS422/LVDS
Comunicação Padrão: USB2.0/LV-TTL
Opção: RS422/CAN/USB3.0/GigE
Fornecimento de energia 12V±1V
Consumo de energia constante ((23°C) ≤ 8W
Tempo de arrefecimento ((23°C) ≤ 4min
Tamanho ((mm) 71 × 55 × 84
Peso ((g) ≤ 360
Temperatura de funcionamento -40°C~+71°C
Opções de lentes ópticas Foco fixo: 25 mm/F2
Zoom contínuo: 15~300mm/F4 23~450mm/F4
Aplicações industriais

O módulo de câmera de infravermelho térmico GAVIN GC1207HMG é amplamente utilizado em muitas áreas, como NDT, monitoramento ambiental, vigilância de longo alcance, pesquisa científica e muito mais.

Serviço padronizado
  • Documentação completa:Manual do produto, guias de instalação e referências de seleção para uma implementação contínua
  • Auxílio ao desenvolvimento e testes:Ensaios integrados de amostra, avaliação do desempenho e verificação de parâmetros
  • Kit de Ferramentas Avançadas para Desenvolvedores:SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda
  • Suporte técnico remoto:Suporte 24/7 com resposta rápida e resolução oportuna para problemas críticos
  • Garantia:Peças originais e estrita adesão ao processo para restaurar o desempenho ideal
Perguntas Frequentes
Para que é usado um criocolor?

Os criocolores são máquinas que mantêm os sensores extremamente frios para que as imagens térmicas possam ser tiradas em missões de longo prazo.Os sensores que captam imagens exigem temperaturas extremamente baixas.

Quais são os principais fatores para medir a qualidade do Cryocooler?

A longa duração da bateria e o funcionamento fiável são os principais fatores para medir a qualidade de um criocolor.O seu MTTF (Mean Time to Failures) atingiu os 10, 000 horas, o que satisfaz os requisitos de operação de arranque 24*7.

O que é MTTF?

O MTTF (Mean Time to Failure) mede a confiabilidade de uma peça. Mostra-lhe quanto tempo, em média, uma peça dura antes de quebrar e você tem que substituí-la.Ele diz-lhe sobre a qualidade das peças que você está comprandoQuanto mais tempo durarem, mais valor obtém deles.
