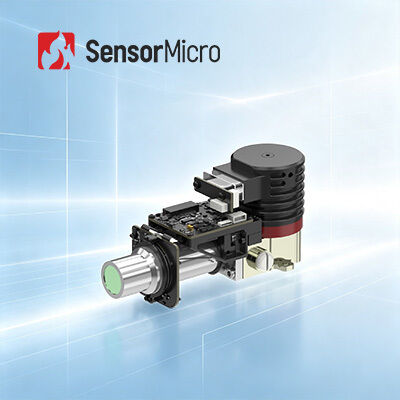

640x512 Resolução 15μm Tamanho de pixel Core de câmera térmica LWIR resfriada com RS058 Cryocooler

  • 640x512 Resolution 15μm Pixel Size Cooled LWIR Thermal Camera Core with RS058 Cryocooler
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo EYAS G615LA
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 640x512/15μm NETD 25mK(F2)
Faixa Espectral 70,7 μm±0,2 μm 9,4 μm±0,3 μm Tamanho 145×60×78mm
Peso ≤590g Taxa de quadros 1 ~ 200 Hz, ajustável
Destacar

LWIR refrigerou os módulos da câmera

,

T2SL refrigerou os módulos da câmera

,

núcleo da câmera de 640x512 LWIR
Deixe um recado
Descrição de produto
Núcleo de Câmera Térmica LWIR Resfriado 640×512 15µm com Criorefrigerador RS058
Visão Geral do Produto

Os módulos AD resfriados da série EYAS G apresentam funcionalidade de pré-amplificador para converter sinais analógicos de detectores IR resfriados em saída de fluxo de vídeo digital. Disponível em vários formatos de resolução e bandas de onda, o EYAS G615LA L faz parte da família EYAS G, integrando um detector resfriado LWIR 640×512/15µm com criorefrigerador RS058.

Principais Recursos
  • Conversão Analógico-Digital, Desenvolvimento Acelerado – Baseado em detectores infravermelhos resfriados LWIR 640×512/15µm com circuito AD integrado para conversão analógico-digital e dimensões compactas compatíveis com o detector
  • LWIR para Detecção Anti-Interferência – Forte penetração através de poeira e areia para ambientes complexos, não afetado por reflexos de superfícies de sol e mar, capaz de detectar objetos de baixa temperatura
  • Excelente Desempenho, Fácil Integração – A interface Cameralink emite dados brutos de 16 bits com controle de porta serial, taxa de quadros alta ajustável de 1 a 200Hz para capturar alvos em movimento de alta velocidade
Especificações Técnicas
Modelo EYAS G615LA
Indicadores
Resolução 640×512
Tamanho do Pixel 15µm
Resposta Espectral 7.7µm±0.2µm～9.4µm±0.3µm
NETD do Detector IR (23℃) 25mK(F2)
Modo de Operação
Taxa de Quadros 1~200Hz, ajustável
Modo de Operação Modo Instantâneo, ITR, ITR+Interlace, Função Anti-halo, Modo Janela
Elétrico
Interface Externa Padrão 60 pinos: 37201-SM060-032W1R01
5 pinos: A1257WR-S-5P-LCP
Vídeo Digital CameraLink de 16 bits (Modo Base CameraLink)
Sincronização Externa CC1: Síncrono de quadro externo
Comunicação CameraLink UART (Padrão)/ RS232 (personalizável)
Taxa de Baud: 9600bps (Padrão)
Fonte de Alimentação Placa AD: 5V
Criorefrigerador: 24V
Potência Estável (23℃) ≤12W
Tempo de Resfriamento (23℃) ≤7min30s
Tamanho (mm) 145×60×78
Peso (g) ≤590
Temperatura de Operação -40℃~+71℃
Aplicações Industriais

O módulo de imagem térmica EYAS G615LA é amplamente utilizado em muitas áreas, incluindo END, Monitoramento Ambiental, Vigilância de Longo Alcance, Pesquisa Científica e muito mais.

Perguntas Frequentes
1. Para que serve um criorefrigerador?

Criorefrigeradores mantêm os sensores em temperaturas extremamente baixas para permitir a imagem térmica durante missões de longo prazo. Muitas aplicações de ponta exigem que os sensores operem nessas baixas temperaturas para uma captura de imagem ideal.

2. Quais são os principais fatores para medir a qualidade de um Criorefrigerador?

Longa vida útil da bateria e operação confiável são os principais indicadores de qualidade. Os criorefrigeradores SensorMicro apresentam uma ampla faixa de temperatura operacional e excelente confiabilidade, com MTTF (Tempo Médio para Falhas) atingindo 10.000 horas para atender aos requisitos de operação contínua 24×7.

3. O que é MTTF?

MTTF (Tempo Médio para Falha) mede a confiabilidade do componente indicando a vida útil média antes que a substituição seja necessária. Essa métrica fornece insights sobre a qualidade e o valor da peça – componentes de maior duração oferecem maior valor operacional.
