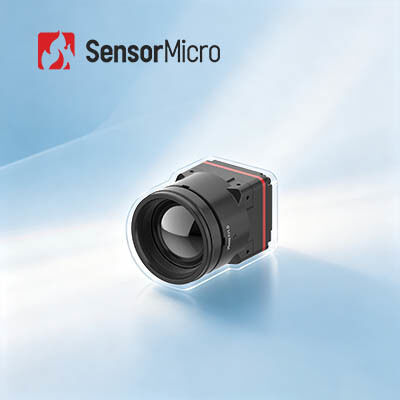

Núcleo de Câmera Térmica Não Resfriada com Resolução de 1280x1024 e Tamanho de Pixel de 8µm para Consumo de Energia Ultra-Baixo de 1W
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iTL1208 |
| Quantidade de ordem mínima | 1 pedaço |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 1280x1024/8μm | NETD | ≤30mK |
|---|---|---|---|
| Faixa Espectral | 8~14μm | Tensão de alimentação | 4.5-5.5V |
| Consumo típico de energia | 1W | Interface de vídeo digital | MIPI-CSI |
| Destacar | Núcleo térmico Uncooled 12uM da câmera,núcleo térmico da câmera da segurança 1280x1024 |
||
Descrição de produto
Núcleo de Câmera Térmica Não Resfriado de Grande Matriz 1280x1024 8µm para Dispositivos Vestíveis
Visão Geral do Produto
Otimize seus dispositivos de imagem térmica com o núcleo de câmera infravermelha de alto desempenho iTL1208, uma solução inovadora construída para eficiência líder de mercado em SWaP (Tamanho, Peso e Potência). Quebrando as limitações de tamanho tradicionais das câmeras térmicas de megapixels, o iTL1208 apresenta um formato ultracompacto de 22,6×22,6×34,5 mm, peso leve de 35,7±2g e consumo de energia ultrabaixo de 1W, atendendo perfeitamente a cenários de aplicação portáteis e móveis.
Como o primeiro núcleo de câmera térmica de megapixels de 8µm do mundo, ele integra um detector de alta resolução premium de 1280×1024 e algoritmos avançados de aprimoramento de imagem para capturar imagens térmicas nítidas e detalhadas.
A SensorMicro é especializada no projeto, fabricação, vendas e marketing de detectores infravermelhos, módulos térmicos e núcleos de câmeras infravermelhas. Fornecemos aos clientes uma variedade de soluções de imagem térmica infravermelha que encurtam o tempo de desenvolvimento secundário e reduzem significativamente os custos.
Principais Características
- Inovação de Megapixel de 8µm: O primeiro núcleo de câmera térmica de megapixels de 8µm do mundo, alimentado pelo super detector infravermelho ApexCore 1280×1024/8µm, equilibrando alta resolução com integração ultracompacta.
- Líder em Desempenho SWaP: Mede apenas 22,6×22,6×34,5 mm, pesa 35,7±2g (incluindo lente de 12 mm) e consome apenas 1W, quebrando a barreira de tamanho para imagens térmicas de megapixels.
- Óptica Sem Germânio: Óptica de calcogeneto com múltiplas opções de lentes para diversos requisitos de aplicação.
- Integração Rápida: Interface de saída de imagem MIPI CSI com saída de dados RAW e YUV para integração simplificada do sistema.
Especificações do Produto
| Modelo | iTL1208 |
|---|---|
| Indicadores de Detector IR |
Material Sensível: VOx Resolução: 1280×1024 Tamanho do Pixel: 8µm Resposta Espectral: 8µm ~ 14µm NETD Típico: ≤30mK |
| Processamento de Imagem |
Taxa de Quadros Digital: 25/30Hz Tempo de Inicialização: ≤6s Vídeo Digital: RAW/YUV Algoritmo de Imagem: NUC/3DNR/DNS/DRC/EE Exibição de Imagem: 10 Tipos (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| Elétrico |
Interface Externa Padrão: Conector 34 pinos Interface: BP04SD-34-0065-R0 Interface de Comunicação: TTL-232/I2C Interface de Vídeo Digital: MIPI-CSI Tensão de Alimentação: 4.5-5.5V Consumo de Energia Típico: 1W |
| Mecânico |
Tamanho (incluindo lente): • Lente de 5 mm: 22,6 mm×22,6 mm×50 mm (diâmetro externo da lente Φ37 mm) • Lente de 10 mm: 22,6 mm×22,6 mm×45,3 mm (diâmetro externo da lente Φ33 mm) • Lente de 12 mm: 22,6 mm×22,6 mm×34,5 mm (diâmetro externo da lente Φ26,6 mm) • Lente de 17 mm: 22,6 mm×22,6 mm×35,4 mm (diâmetro externo da lente Φ27 mm) • Lente de 25 mm: 22,6 mm×22,6 mm×44,2 mm (diâmetro externo da lente Φ33 mm) • Lente de 35 mm: 22,6 mm×22,6 mm×50,9 mm (diâmetro externo da lente Φ43,2 mm) Peso (incluindo lente): • Lente de 5 mm: 85,5±4,5g • Lente de 10 mm: 70,5±3,6g • Lente de 12 mm: 35,7±2g • Lente de 17 mm: 40,7±2,1g • Lente de 25 mm: 71,0±3,6g • Lente de 35 mm: 110±5,5g |
| Adaptabilidade Ambiental |
Temperatura de Operação: -40℃~+70℃ Temperatura de Armazenamento: -45℃~+85℃ Umidade: 5%~95%, sem condensação Vibração: 5,35grms, Vibração Aleatória, 3 eixos Impacto: Onda Semicenoidal, 40g/11ms, Direção de Impacto 3 Eixos, 6 Direções Certificação: ROHS2.0/REACH Lente Óptica: Foco Fixo Atermal: 5/10/12/17/25/35mm |
Aplicações Industriais
O módulo de imagem térmica iTL1208 é amplamente utilizado em combate a incêndios florestais, manutenção de energia, inspeção fotovoltaica, monitoramento de segurança, dispositivos vestíveis, dispositivos portáteis e muito mais.
Nossa Abordagem de Serviço
Pré-venda
Análise de Requisitos
Avaliação de Cenário
Seleção de Produto
Soluções Personalizadas
Implantação
Entrega Rápida
Integração e Teste de Sistema
Treinamento Técnico
Orientação de Aplicação
Pós-venda
Diagnóstico Remoto
Serviço de Garantia
Atualizações de Firmware
Manutenção Técnica
Perguntas Frequentes
O que é Resolução de Detector Infravermelho?
Ou seja, o número de pixels da imagem térmica. Quanto maior a resolução, mais pontos de observação e medição de temperatura, permitindo observar e medir alvos menores a distâncias maiores. Geralmente, a resolução da imagem térmica infravermelha varia de 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, etc. Com maior resolução, o custo do detector será maior.
Campo de Visão (FOV)
Refere-se ao campo de visão bidimensional do espaço do objeto observado pelo sistema óptico do termovisor infravermelho. Tomando o FOV horizontal como exemplo, assumindo que o tamanho da matriz do detector é A×B, o tamanho do pixel é d e o comprimento focal da lente é f, então o ângulo do FOV horizontal θ=2×arctan (A×d/2f).
Após a seleção da matriz do detector e do tamanho do pixel, o campo de visão muda apenas com o comprimento focal do sistema óptico: com um comprimento focal maior, o campo de visão será mais estreito; com um comprimento focal menor, o campo de visão será mais amplo.
