1280×1024 Resolução 8μm Tamanho de pixel 30mK NETD Modulo de câmera de imagem térmica não resfriada Alta definição

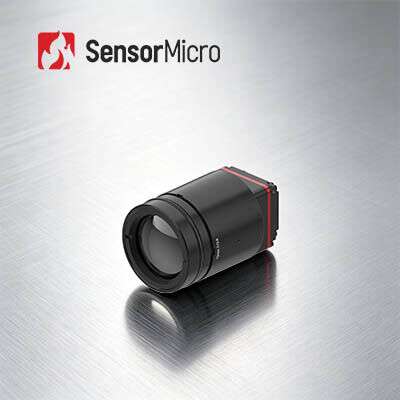

  • 1280×1024 Resolution 8μm Pixel Size 30mK NETD Uncooled Thermal Imaging Camera Module High Definition
  • 1280×1024 Resolution 8μm Pixel Size 30mK NETD Uncooled Thermal Imaging Camera Module High Definition
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo iTL1208
Quantidade de ordem mínima 1 pedaço
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 1280x1024/8μm Lente da câmera Vários disponíveis
Algoritmo de imagem NUC/3DNR/DNS/RDC/EE NETD ≤30mK
Faixa Espectral 8~14μm LW Interface de vídeo digital MIPI-CSI
Destacar

Módulo infravermelho 640x512 da câmera

,

Módulo infravermelho da câmera das cargas úteis do
Deixe um recado
Descrição de produto
1280*1024 / 8µm Módulo de Câmera de Imagem Térmica Não Resfriado de Alta Definição
Visão Geral do Produto

Temos o prazer de recomendar nosso módulo de imagem térmica iTL1208, o núcleo de câmera infravermelha de megapixel iTL1208 de 8µm, especialmente projetado para compradores globais focados em componentes térmicos de baixo SWaP e alto custo-benefício. Este módulo compacto apresenta um tamanho geral de 22,6*22,6*34,5mm e peso líquido de 35,7g com uma lente padrão de 12mm, tornando-o altamente adaptável para produtos finais portáteis e móveis mainstream no exterior.

Ele oferece sensibilidade térmica excepcional com NETD de 30mK e imagens térmicas nítidas de 1280*1024 HD auxiliadas por algoritmos de ajuste de imagem integrados. Todas as interfaces industriais padrão são reservadas: MIPI CSI, saída de dados RAW/YUV dupla e canais de controle serial/I2C. Suportamos testes de amostra, pedidos de teste em pequenos lotes e orientação técnica completa transfronteiriça para sua montagem de produto local e lançamento no mercado.

Principais Características
  • Design Extremamente Leve
    Tamanho compacto de 22,6*22,6*34,5mm e peso de 35,7g (incluindo lente de 12mm)
    Entre os mais altos níveis de integração em sua classe
  • Alta Sensibilidade, Detecção Precisa
    Pixel de 8µm ultra-pequeno com resolução de 1280*1024, entregando detalhes finos e imagens claras
    NETD típico ≤ 30mK, permitindo a detecção confiável de diferenças sutis de temperatura
  • Desenvolvimento Simplificado, Integração Rápida
    Múltiplas opções de lentes ópticas disponíveis para atender a diversos requisitos de aplicação
    Suporta interface de saída de imagem MIPI CSI
    Saída de dados de imagem RAW e YUV, com controle via porta serial/I2C
Especificações do Produto
Modelo iTL1208
Indicadores do Detector IR Material Sensível: VOx
Resolução: 1280*1024
Tamanho do Pixel: 8µm
Resposta Espectral: 8µm ~ 14µm
NETD Típico: ≤30mK
Processamento de Imagem Taxa de Quadros Digital: 25/30Hz
Tempo de Inicialização: ≤6s
Vídeo Digital: RAW/YUV
Algoritmo de Imagem: NUC/3DNR/DNS/DRC/EE
Exibição de Imagem: 10 Tipos (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
Software para PC Controle do Módulo e Exibição de Vídeo
Elétrico Interface Externa Padrão: Conector 34Pinos Interface: BP04SD-34-0065-R0
Interface de Comunicação: TTL-232/I2C
Interface de Vídeo Digital: MIPI-CSI
Tensão de Alimentação: 4.5-5.5V
Consumo de Energia Típico: 1W
Mecânico Tamanho (incluindo lente):
• Com lente de 5mm: 22,6mm*22,6mm*50mm (diâmetro externo da lente Φ37mm)
• Com lente de 10mm: 22,6mm*22,6mm*45,3mm (diâmetro externo da lente Φ33mm)
• Com lente de 12mm: 22,6mm*22,6mm*34,5mm (diâmetro externo da lente Φ26,6mm)
• Com lente de 17mm: 22,6mm*22,6mm*35,4mm (diâmetro externo da lente Φ27mm)
• Com lente de 25mm: 22,6mm*22,6mm*44,2mm (diâmetro externo da lente Φ33mm)
• Com lente de 35mm: 22,6mm*22,6mm*50,9mm (diâmetro externo da lente Φ43,2mm)

Peso (incluindo lente):
• 85,5±4,5g (Com Lente de 5mm)
• 70,5±3,6g (Com Lente de 10mm)
• 35,7±2g (Com Lente de 12mm)
• 40,7±2,1g (Com Lente de 17mm)
• 71,0±3,6g (Com Lente de 25mm)
• 110±5,5g (Com Lente de 35mm)
Adaptabilidade Ambiental Temperatura de Operação: -40℃~+70℃
Temperatura de Armazenamento: -45℃~+85℃
Umidade: 5%~95%, sem condensação
Vibração: 5,35grms, Vibração Aleatória, 3 eixos
Impacto: Onda Semicosenoidal, 40g/11ms, Direção de Impacto Eixo X, 3 vezes
Certificação: ROHS2.0/REACH
Lente Óptica: Foco Fixo Atermal: 5/10/12/17/25/35mm
Aplicações Industriais
  • Combate a Incêndios Florestais
  • Manutenção de Energia
  • Inspeção Fotovoltaica
  • Monitoramento de Segurança
  • Dispositivos Vestíveis
  • Dispositivos Portáteis
Vantagens do Produto
  • Portfólio de Produtos Diversificado
    Uma ampla gama de formatos de produtos, incluindo detectores infravermelhos, núcleos de câmera e módulos para atender a vários requisitos de integração.
  • Rica Variedade de Produtos
    Múltiplas resoluções de matriz, tamanhos de pixel, bandas de onda e combinações de opções de lentes proporcionam maior flexibilidade para diversas aplicações.
  • Desempenho Excepcional
    Imagem clara, tamanho compacto, baixo consumo de energia, alta sensibilidade e forte confiabilidade — projetado para operar sob uma ampla gama de desafios ambientais.
  • Fácil Integração
    Múltiplas opções de interface tornam a integração simples e permitem o desenvolvimento rápido em vários campos de aplicação.
Perguntas Frequentes
O que é Faixa DRI?
É um meio de medir a distância na qual um detector infravermelho pode produzir uma imagem de um alvo específico e pode ser dividido em alcance de detecção, alcance de reconhecimento, alcance de identificação.

D (Detecção): capacidade de distinguir um objeto do fundo
R (Reconhecimento): capacidade de classificar a classe do objeto (animal, humano, veículo, barco...)
I (Identificação): capacidade de descrever o objeto em detalhes (um homem com chapéu, um cervo, um jipe...)

De acordo com os critérios de Johnson, quando a probabilidade de detalhes do alvo visíveis na distância DRI é de 50%, o número mínimo de pares de linhas do alvo é 1:3:6 (ou 1:4:8), e o número mínimo correspondente de pixels é 2:6:12 (ou 2:8:16).

Assumindo que o diâmetro do alvo é H, a distância focal é f, o tamanho do pixel é d e o número de pares de linhas é n, então a distância de visualização L=H*f/(2n*d)
