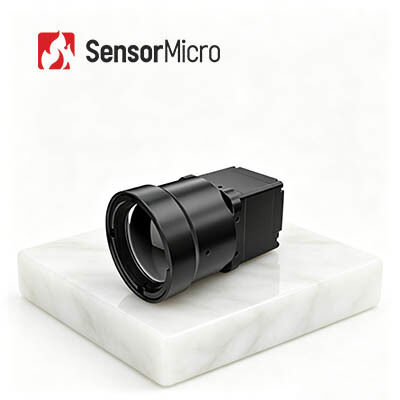

Núcleo de câmera térmica não resfriada LWIR com resolução 640x512 e tamanho de pixel de 12μm para combate a incêndios e resgate
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iSE612 |
| Quantidade de ordem mínima | 1 pedaço |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Consumo típico de energia | 0,8 W a 50 Hz a 23 ± 3 ℃ | Resolução | 640x512/12μm |
|---|---|---|---|
| Lente da câmera | Vários disponíveis | NETD | ≤20mK |
| Faixa Espectral | 8~14μm LW | Taxa de quadros digitais | 50Hz |
| Destacar | Núcleo térmico da câmera do salvamento LWIR,Núcleo térmico Uncooled da câmera de LWIR |
||
Descrição de produto
Núcleo térmico Uncooled 640x512 12μm da câmera LWIR para combate a incêndios e resgate
Visão geral do produto
O núcleo da câmera infravermelha iSE612 é construído em nosso detector térmico de embalagem cerâmica ApexCore 640×512/12μm desenvolvido de forma independente. Apresentando um design sem obturador, elimina a calibração do obturador e evita interrupções e ruídos na imagem. Equipado com funções de super-resolução, picture-in-picture, OSD personalizável e zoom eletrônico, este núcleo otimizado para SWaP suporta múltiplas interfaces de vídeo e lentes. Compacto e leve, oferece excelente desempenho de imagem, ideal para visão industrial, combate a incêndios, vigilância de segurança, visão mecânica e produtos eletrônicos de consumo.
Principais recursos
- Suave, estável e de alto custo-benefício- Não é necessária calibração do obturador durante a operação, eliminando interrupções de imagem comuns em sistemas tradicionais baseados em obturador. Adota detector de embalagem cerâmica ApexCore de alto custo com NETD≤20mK
- Compacto e leve, flexível para integração- Dimensões tão pequenas quanto 25,4×25,4×22,7mm, peso do núcleo nu ≤26±1,5g. O design estrutural que economiza espaço permite layout e integração flexíveis do sistema
- Recursos avançados para integração perfeita- Suporta algoritmos de super-resolução, picture-in-picture, OSD personalizável, modo de suspensão, calibração com um clique e compatibilidade com vários monitores Micro OLED. Compatível com múltiplas lentes ópticas e componentes de extensão para fácil desenvolvimento secundário e personalização do sistema
Especificações do produto
| Modelo | iSE612 | |
| Indicadores de detectores IR | ||
| Material Sensível | VOx | |
| Resolução | 640×512 | |
| Tamanho dos pixels | 12μm | |
| Resposta Espectral | 8μm ~ 14μm | |
| NETD típico | ≤20mK | |
| Processamento de imagem | ||
| Taxa de quadros digitais | 50 Hz | |
| Hora de inicialização | 6s | |
| Vídeo digital | YUV420/YUV422/RGB888/CRU | |
| Algoritmo de imagem | NUC/RDC/DNS/DDE/SFFC | |
| Sem obturador | Suportado | |
| Exibição de imagem | 10 tipos (branco quente/lava/ferro vermelho/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/matiz/preto quente) | |
| Direção da imagem | Horizontal/Vertical/Diagonal | |
| Zoom digital | 1x/2x/4x/8x | |
| Elétrica | ||
| Interface externa padrão | 50 pinos:BP040SB-50-0114-B-R0 | |
| Interface de comunicação | TTL-232/USB2.0 | |
| Interface de vídeo digital | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Componentes de extensão | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Interface Elétrica | ||
| Tensão de alimentação | 2,7 V ~ 5,3 V | |
| Consumo típico de energia | 0,8 W a 50 Hz a 23 ± 3 ℃ | |
| Mecânica/Lente | ||
| Tamanho do núcleo nu (mm) | 25,4×25,4×22,7mm | φ36×24,3mm |
| Peso do núcleo nu (g) | 26±1,5 | 28±1,5 |
| Lente óptica | Foco fixo atérmico: 4,8 mm/9,1 mm/13 mm/19 mm | Foco fixo atérmico: 25mm/35mm/50mm/70mm/100mm Foco manual: 25mm/35mm/50mm Lente motorizada: 75mm/100mm/150mm Zoom contínuo: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm |
| Impacto | Meia Onda Senoidal, 40g/11ms, Direção de Impacto Eixo X, 3 vezes | 1500g@0,4ms |
| Vibração | 5,35g, vibração aleatória, 3 eixos | |
| Componentes do obturador | Opcional | |
| Adaptabilidade Ambiental | ||
| Temperatura operacional | -40℃~+70℃ | |
| Temperatura de armazenamento | -45℃~+85℃ | |
| Umidade | 5%~95%, sem condensação | |
| Certificação | ROHS2.0/REACH | |
Aplicações Industriais
O módulo de imagem térmica iSE612 é amplamente utilizado em Visão Industrial, Combate a Incêndios e Resgate, Vigilância de Segurança, Observação Externa, Visão de Máquina, Eletrônicos de Consumo, etc.
perfil de companhia
A SensorMicro é fabricante e provedora de serviços líder mundial em detectores infravermelhos. Ela está disposta a fornecer aos clientes em todo o mundo detectores de imagem térmica refrigerados e não resfriados de alto desempenho e compartilhar sua experiência de aplicação profissional.
A SensorMicro oferece detectores infravermelhos avançados, núcleos de câmeras e módulos com formatos e bandas de onda versáteis. Projetados para oferecer clareza, sensibilidade e eficiência, nossos produtos integram-se perfeitamente em diversos sistemas, capacitando aplicações de detecção e imagem de próxima geração em todos os setores.
Os detectores SensorMicro têm sido amplamente utilizados em termografia, segurança e vigilância, visão pessoal, produtos automotivos e infravermelhos de consumo. A capacidade de produção em volume da SensorMicro permite atender à crescente demanda de todos os mercados existentes e emergentes.
Perguntas frequentes
1. Resolução Espacial
Como indicador da clareza da imagem térmica, mostra a capacidade de resolver a forma espacial do alvo e é geralmente expresso em mrad (miliradiano).
A resolução espacial é uma medida do menor objeto que pode ser resolvido pelo sensor, ou a área do solo fotografada para o campo de visão instantâneo (IFOV) do sensor. O IFOV é afetado pelo tamanho do elemento de detecção individual, d, e pela distância focal da lente, f.
Isso é iFOV = d / f
Para uma determinada distância, quanto menor o valor da resolução espacial, menor o alvo e detalhes mais ricos podem ser vistos. Para um determinado alvo, quanto menor o valor da resolução espacial, maior o alcance ele será detectado.
