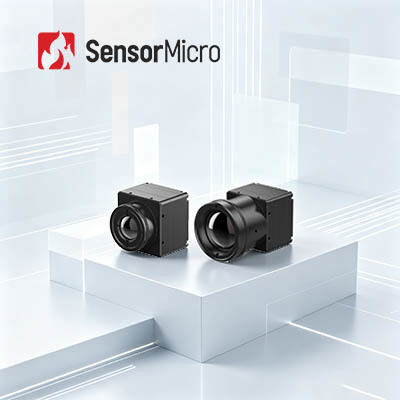

384x288 Resolução 17μm Tamanho de pixel LWIR Uncooled Core de câmera de imagem térmica para visão industrial
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | MOEDA417G3 |
| Quantidade de ordem mínima | 1 pedaço |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 384x288/17μm | Taxa de quadros | 25Hz/30Hz/50Hz |
|---|---|---|---|
| NETD | ≤30mK/F1.0/25℃ | Faixa Espectral | 8~14μm |
| Tamanho | 25,4 mm × 25,4 mm × 16,5 mm | Peso | 16,6±1g |
| Destacar | Módulo térmico da câmera de ADAS LWIR,módulo térmico da câmera de 30mK LWIR |
||
Descrição de produto
LWIR 384x288 / 17μm Núcleo de câmara de imagem térmica não resfriada para visão industrial
Descrição do produto
O núcleo da câmera infravermelha COIN417G3 integra um detector infravermelho de nível de wafer de 384 × 288/17 μm emparelhado com algoritmos de processamento de imagem profissionais atualizados para saída de imagem térmica instantânea e suave.Com baixo consumo de energia e compatibilidade com as interfaces padrão em toda a indústria, este módulo térmico econômico atinge um NETD típico inferior a 30mK para detecção térmica altamente sensível.0, DVP, LVDS e BT656, fornece dados de imagem RAW e YUV com acesso de controle de porta serial.Acelera a iteração do produto para visão industrial, vigilância de segurança noturna, observação ao ar livre, aplicações de condução inteligente AIoT e ADAS.
Principais características
- Funcionalidade abrangente, conceção económica
Desenvolvido com um detector de embalagem de alto custo-benefício, integrado com algoritmos avançados de processamento de imagem para melhorar a qualidade da imagem. - Desempenho excepcional, imagens superiores
Alta sensibilidade com um NETD típico ≤ 30mK. Os algoritmos de imagem de próxima geração fornecem imagens térmicas mais claras e nítidas. - Extensão flexível, integração rápida
Múltiplas opções de lentes ópticas disponíveis para atender a diversos cenários de aplicação. Suporta interfaces de saída de imagem USB2.0/DVP/LVDS/BT.656.
Especificações do produto
| Modelo | COIN417G3 |
|---|---|
| Indicadores de detectores IR | |
| Material sensível | VOx |
| Resolução | 384×288 |
| Tamanho do pixel | 17 μm |
| Resposta espectral | 8 μm ~ 14 μm |
| NETD típico | ≤ 30mK/F1.0/25°C |
| Processamento de imagem | |
| Taxa de quadros digitais | 25/30/50Hz |
| Tempo de arranque | 6s |
| Vídeo analógico | PAL/NTSC |
| Vídeo digital | RAW/YUV422 |
| Algoritmo de imagem | Correção de não-uniformidade (NUC) Redução do ruído 3D (3DNR) Supressão de ruído 2D (DNS) Compressão de faixa dinâmica (DRC) Reforço da borda (EE) |
| Exibição de imagem | 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente) |
| Software para PC | Software ICC - Controle de módulos e exibição de vídeo |
| Eletrodomésticos | |
| Interface externa padrão | 50Pin: DF40C-50DP-0.4V ((51), (HRS,Male) |
| Tabela de extensão | USB3.0/USB2.0/VPC/USB2.0 e VPC |
| Interface de comunicação | TTL-232/USB2.0 |
| Interface de vídeo digital | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Tensão de alimentação | 4.5~5.5V |
| Consumo típico de energia | 0.65W |
| Mecânico | |
| Tamanho do núcleo nu ((mm) | 25.4mm × 25.4mm × 16.5mm |
| Peso do núcleo nu ((g) | 16.6±1 |
| Adaptabilidade ao ambiente | |
| Temperatura de funcionamento | -40°C~+70°C |
| Temperatura de armazenamento | -45°C~+85°C |
| Humidade | 5% a 95%, não condensante |
| Vibração | Vibração aleatória, 5,35 gramas, 3 eixos |
| Impacto | Meia onda senoidal, 40g/11ms, direção de impacto X eixo, 3 vezes |
| Certificação | RoHS2.0/REACH |
| Lentes ópticas | |
| Lentes ópticas | Foco fixo Atermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm |
| Nível de protecção | IP67 ((Lente frontal) |
Aplicações industriais
O núcleo da câmara térmica COIN417G3 é amplamente utilizado em visão industrial, monitoramento de segurança, combate a incêndios e resgate, ao ar livre, visão de máquina, ADAS, etc.
Serviço padronizado
- Documentação completa:Manuais do produto, guias de instalação e referências de seleção.
- Auxílio ao desenvolvimento e testes:Testes integrados de amostras, avaliação do desempenho e verificação de parâmetros facilitados.
- Kit de Ferramentas Avançadas para Desenvolvedores:SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda.
- Suporte técnico remoto:Suporte 24/7 - resposta rápida e resolução oportuna para problemas críticos.
- Garantia:Peças originais e estrita adesão ao processo para restaurar o desempenho ideal.
Perguntas frequentes
Embalagens metálicas
As embalagens metálicas utilizam uma casca de tubo metálico, um refrigerador termoelétrico (TEC) e um getter de coluna.O TEC desempenha um papel importante na estabilização da temperatura de trabalho para que o detector de infravermelho funcione à temperatura ambiente, melhorando assim a capacidade dos sensores de imagem térmica de adaptarem-se a ambientes extremos, tais como nevoeiro intenso, chuva e neve, etc.
Mas a desvantagem é que o custo é demasiado elevado, representando mais de 60% do custo total de produção de todos os produtos não arrefecidos, e que provoca um ciclo de produção longo.Este método de embalagem é para aplicações de ponta.
