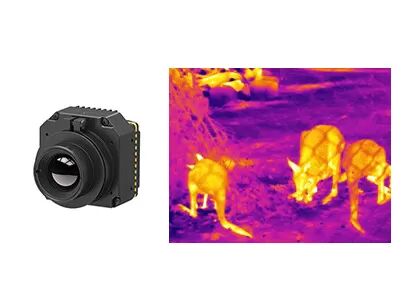

Módulo térmico horizontalmente 30mK Uncooled da câmera de LWIR para ADAS
| Lugar de origem | Wuhan, Província de Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | PLUG417R |
| Quantidade de ordem mínima | 1 pedaço |
| Preço | Negociável |
| Termos de pagamento | L/C,T/T |
Detalhes do produto
| Resolução | 400x300 / 17μm | Taxa de quadros | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| NETD | <30mK | Faixa espectral | 8~14μm |
| Tamanho | 44,5x44,5x33,6 mm | Peso | ≤77g |
| Destacar | Módulo térmico da câmera de ADAS LWIR,módulo térmico da câmera de 30mK LWIR |
||
Descrição de produto
PLUG417R Módulo térmico não resfriado
LWIR 400x300 / 17μm Núcleo de câmera de imagem térmica não resfriada com termografia industrial
Descrição do produto
PLUG417R thermal camera core uses the 400x300 / 17μm uncooled LWIR infrared detctor with an optional temperature measurement function with measurement range from -20℃~150 ℃ for industrial or body temperature measurementEste módulo térmico infravermelho pode não só medir o valor da temperatura ao seu redor, mas também exibir a figura de imagem térmica.
Este pequeno módulo de câmera infravermelha pode ser amplamente utilizado em aplicações de imagem térmica infravermelha, como termografia, inspeção de energia elétrica, inspeção de edifícios, etc.É benéfico para os clientes OEM para o desenvolvimento secundário e integração em todos os tipos de imagens térmicas e câmaras termográficas infravermelhas.
Principais características
- NETD < 30mk, Alta sensibilidade
- Desempenho estável
- Fácil integração
- Qualidade de imagem clara e detalhes
- Intervalo de temperatura personalizável
- Forte adaptabilidade ao ambiente
Especificações do produto
| Modelo | Plug-in 417R |
| Desempenho do detector IR | |
| Resolução | 400x300 |
| Pitch de pixel | 17 μm |
| Faixa espectral | 8 ~ 14 μm |
| NETD | < 30mk |
| Processamento de imagem | |
| Taxa de quadros | 25 Hz/30 Hz/50 Hz/60 Hz |
| Tempo de arranque | < 15 s |
| Vídeo analógico | PAL/NTSC |
| Vídeo digital | O sistema deve ser equipado com um sistema de visualização de imagem. |
| Componente de extensão | USB/Camerlink |
| Modo de atenuação | Linear/Histograma/Mixido |
| Zoom digital | 1 ~ 8X Zoom contínuo, tamanho do passo 1/8 |
| Exibição de imagem | Negro Quente/Branco Quente/Pseudocolor |
| Direção da imagem | Flip horizontal/vertical/diagonalmente |
| Algoritmo de imagem | NUC/AGC/IDE |
| Especificação elétrica | |
| Interface externa padrão | Interface 50pin_HRS |
| Modo de comunicação | RS232-TTL, 115200bps |
| Tensão de alimentação | 4.5~6V |
| Medição da temperatura | |
| Intervalo de temperatura de funcionamento | -10°C a 50°C |
| Intervalo de temperatura | -20°C a 150°C, 100°C a 550°C |
| Precisão de temperatura | ±2°C ou ±2% (Tome o valor máximo) |
| SDK | ARM/Windows/Linux SDK, termografia em tela cheia |
| Características físicas | |
| Dimensão (mm) | 44.5 x 44.5 x 36.6 |
| Peso | ≤ 77 g |
| Adaptação ao ambiente | |
| Temperatura de operação | -40°C ~ +70°C |
| Temperatura de armazenamento | -45°C ~ +85°C |
| Humidade | 5% a 95%, não condensante |
| Vibração | Vibração aleatória 5,35 gramas, 3 eixos |
| Choque. | Meia onda senoidal, 40g/11ms, 3 eixos 6 direção |
| Óptica | |
| Lente opcional | Foco fixo Atermal: 7,5 mm/13 mm/19 mm/25 mm/35 mm |
Aplicações industriais
O núcleo da câmera térmica PLUG417R é amplamente utilizado na inspeção de energia elétrica, visão de máquina, segurança e monitoramento de HVAC de edifícios, ao ar livre, combate a incêndios e resgate, aplicação da lei e resgate, ADAS,Cargas úteis de UAV, etc..
Serviço padronizado
Documentação completa: manuais do produto, guias de instalação e referências de seleção.
Desenvolvimento e Assistência em Teste: Teste integrado de amostras, avaliação de desempenho e verificação de parâmetros facilitados.
Advanced Developer Toolkit: SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda.
Suporte técnico remoto: suporte 24 horas por dia, 7 dias por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana.
Garantia: peças originais e rigorosa adesão ao processo para restaurar o desempenho ideal.
Perguntas frequentes
1Embalagens metálicas
As embalagens metálicas utilizam uma casca de tubo metálico, um refrigerador termoelétrico (TEC) e um getter de coluna.O TEC desempenha um papel importante na estabilização da temperatura de trabalho para que o detector de infravermelho funcione à temperatura ambiente, melhorando assim a capacidade dos sensores de imagem térmica de adaptarem-se a ambientes extremos, tais como nevoeiro intenso, chuva e neve, etc.
Mas a desvantagem é que o custo é demasiado elevado, representando mais de 60% do custo total da produção de todos os produtos não arrefecidos, e que provoca um ciclo de produção longo.Este método de embalagem é para aplicações de ponta.
