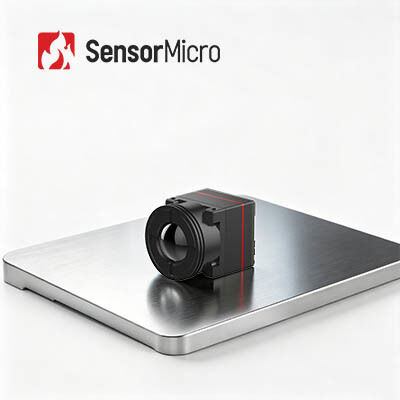

Núcleo de câmera IR sem resfriamento por óxido de vanádio com resolução de 640x512 e 40mK NETD para monitoramento de segurança
| Lugar de origem | Wuhan, Província de Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iTL612 Pro |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 640x512 | Taxa de quadros | 25/30Hz/50Hz |
|---|---|---|---|
| NETD típico | ≤40mK | Consumo de energia | 0,5 W |
| Faixa Espectral | 8~14μm | Distância entre pixels | 12μm |
| Destacar | Núcleo da câmera do IR do óxido do vanádio,Núcleo da câmera do IR das cargas úteis do UAV,câmera Uncooled de 40mK IR |
||
Descrição de produto
Núcleo Uncooled típico NETD 40mK da câmera do IR do óxido de vanádio para a monitoração da segurança
Núcleo infravermelho Uncooled 640x512 12um da câmera do tamanho minúsculo para a monitoração da segurança
Adaptado para cenários de sistema infravermelho compacto e de alta precisão, o núcleo da câmera infravermelha ultraminiatura iTL612Pro resolve os principais problemas de limitação de carga estrutural, integração difícil e alto consumo de energia de dispositivos de imagem térmica em miniatura. Adotando tecnologia avançada de detecção de alta resolução 640×512 e algoritmos de imagem otimizados, ele oferece resultados de imagens térmicas consistentes e de alta qualidade em ambientes de instalação com espaço limitado. Seu peso ultraleve de 13,7 g, tamanho de corpo micro e design de baixo consumo de energia de 0,5 W o tornam ideal para dispositivos portáteis, mini equipamentos de monitoramento, termovisores vestíveis e sistemas compactos de detecção industrial. Com seleção flexível de lentes e compatibilidade de saída de dados multiprotocolo, ele suporta implantação rápida e atualização iterativa de diversas soluções de infravermelho do setor.
Principais recursos
Leveza incomparável e carga mínima
- Tamanho ultraminiatura: 17,3 × 17,3 × 23,4 mm (incluindo lente de 9,1 mm)
- Ultraleve: 13,7±0,5g (incluindo lente de 9,1 mm)
- Consumo de energia ultrabaixo: tão baixo quanto 0,5 W
FPA convencional com imagens nítidas
- Resolução 640x512 para ampla integração
- Clareza de imagem aprimorada: vários algoritmos de imagem de nova geração para melhor qualidade de imagem
Fácil desenvolvimento e integração perfeita
- Várias opções de lentes disponíveis para atender vários cenários de aplicação
- Suporta múltiplas interfaces de saída de imagem: DVP8, LVDS, MIPI, USB 2.0 e BT.656
- Saída de dados RAW/YUV/Matrix-TEMP com controle de porta serial
Especificações do produto
| Modelo | iTL612Pro |
|---|---|
| Indicadores de detectores IR | |
| Material Sensível | VOx |
| Resolução | 640×512 |
| Tamanho dos pixels | 12μm |
| Resposta Espectral | 8μm ~ 14μm |
| NETD típico | ≤40mK |
| Processamento de imagem | |
| Taxa de quadros digitais | 25/30Hz/50Hz |
| Hora de inicialização | ≤5s |
| Vídeo digital | RAW/YUV/Matriz-TEMP |
| Algoritmo de imagem | NUC/3DNR/DNS/RDC/EE |
| Exibição de imagem | 10(Preto Quente/Branco Quente/Pseudo Cor) |
| Programas para PC | |
| Módulo infravermelho | Controle de módulo e exibição de vídeo |
| Elétrica | |
| Interface externa padrão | Interface 30Pin_HRS:DF40C-30DP-0.4V(51) |
| Interface externa MIPI | Interface do conector 34Pin_Panasonic: AXE634124 |
| Interface de comunicação | TTL-232/USB2.0 |
| Interface de vídeo digital | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Tensão de alimentação | 4,2-5,5V |
| Consumo típico de energia | 0,5W |
| Medição de temperatura | |
| Temperatura operacional | -10℃~+50℃ |
| Faixa de medição de temperatura | / |
| Precisão de medição de temperatura | / |
| Medição Parcial de Temperatura | / |
| SDK | / |
| Mecânico | |
| Tamanho (incluindo lente) | 17,3 × 17,3 × 23,4 (lente de 9,1 mm) 17,3 × 17,3 × 30,2 (lente de 13 mm) 17,3 × 17,3 × 38 (lente de 25 mm) 17,3 × 17,3 × 54 (lente de 45 mm) |
| Peso (incluindo lente) | 13,7±0,5g (lente de 9,1 mm) 20±0,5g(lente de 13mm) 27,3±0,5g (lente de 25 mm) 51±0,5g(lente de 45mm) |
| Adaptabilidade Ambiental | |
| Temperatura operacional | -40℃~+70℃ |
| Temperatura de armazenamento | -45℃~+85℃ |
| Umidade | 5%~95%, sem condensação |
| Vibração | Vibração senoidal, frequência: 10 Hz ~ 150 Hz ~ 10 Hz, valor de pico: 0,15 mm, direção axial: X, tempo de resistência: 8 min / eixo, ciclos: 2 vezes |
| Impacto | Meia Onda Senoidal, 30g/11ms, Direção de Impacto Eixo X, 3 vezes |
| Certificação | ROHS2.0/REACH |
| Lente óptica | Foco fixo atérmico: 9,1/13/25/45mm |
Aplicações Industriais
- Combate a Incêndios Florestais
- Manutenção de energia
- Inspeção Fotovoltaica
- Monitoramento de segurança
- Dispositivos vestíveis
- Dispositivos Portáteis
perfil de companhia
A SensorMicro é fabricante e provedora de serviços líder mundial em detectores infravermelhos. Ela está disposta a fornecer aos clientes em todo o mundo detectores de imagem térmica refrigerados e não resfriados de alto desempenho e compartilhar sua experiência de aplicação profissional.
A SensorMicro oferece detectores infravermelhos avançados, núcleos de câmeras e módulos com formatos e bandas de onda versáteis. Projetados para oferecer clareza, sensibilidade e eficiência, nossos produtos integram-se perfeitamente em diversos sistemas, capacitando aplicações de detecção e imagem de próxima geração em todos os setores.
Os detectores SensorMicro têm sido amplamente utilizados em termografia, segurança e vigilância, visão pessoal, produtos automotivos e infravermelhos de consumo. A capacidade de produção em volume da SensorMicro permite atender à crescente demanda de todos os mercados existentes e emergentes.
Perguntas frequentes
1. O que é detector infravermelho/sensor de imagem térmica?
As ondas infravermelhas não podem ser vistas pelo olho humano. O detector infravermelho / sensor de imagem térmica é um dispositivo óptico-elétrico para reagir à radiação infravermelha e à energia térmica e convertê-la em sinal elétrico e, em seguida, gerar imagens térmicas visíveis.
2. O que é WLP?
WLP refere-se ao pacote de nível wafer. É o processo de completar o empacotamento de alto vácuo diretamente em todo o wafer MEMS e, em seguida, riscar e cortar para formar um único sensor infravermelho. Juntamente com embalagem metálica e embalagem cerâmica, eles são os 3 principais formatos de embalagem de detectores infravermelhos não resfriados.
3. Qual é a vantagem do WLP?
Os detectores IR WLP são especialmente projetados para atender aos requisitos de miniaturização e baixo custo na aplicação da tecnologia infravermelha no mercado de eletrônicos de consumo. A SensorMicro, com capacidade de fabricação em volume, agora oferece uma variedade de soluções de módulos infravermelhos WLP para impulsionar mais novas aplicações em mercados emergentes.
