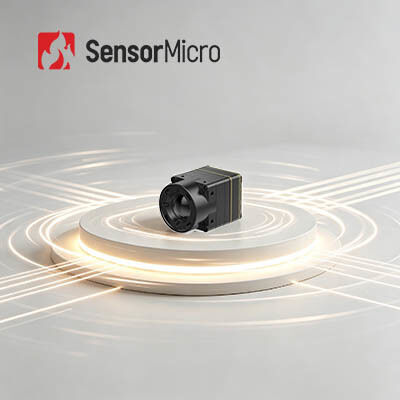

Núcleo de câmara térmica com resolução 640x512 8μm Pitch de pixels e ≤30mK NETD Detector infravermelho LWIR não resfriado

  • Thermal Camera Core with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD Uncooled LWIR Infrared Detector
Lugar de origem Wuhan, Província de Hubei, China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo iTL608
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Taxa de quadros 30/50Hz Resolução 640x512
Consumo de energia 0,4W NETD típico ≤30mK
Tensão de alimentação 4-5,5 V Distância entre pixels 8μm
Destacar

Câmera térmica do zangão nivelado da bolacha

,

Câmera térmica 640x512 do zangão Uncooled

,

Núcleo 12um da câmera do IR
Deixe um recado
Descrição de produto
Núcleo de câmara térmica com detector de nível de wafer 640x512/8μm não resfriado
Visão geral do produto

O iTL608 é um núcleo de câmera térmica LWIR sem resfriamento VOx de alto desempenho com integração e estabilidade líderes no setor.3 mm e um peso total de 60,7 ± 1,5 g (6mm lentes incluídas), minimizando a carga útil e ocupação de espaço para sistemas portáteis.utiliza um sensor de pixels ultrafinos de 8 μm com resolução nativa de 640 × 512 e atinge uma NETD ultra-baixa de ≤30mK, proporcionando uma excelente capacidade de discriminação de temperatura para a detecção de alvos ambientais no espectro LWIR de 8-14 μm.Algoritmos integrados de correção de não uniformidade NUC e 3DNR 3D de redução de ruído otimizam efetivamente a planície da imagem e suprimem artefatos de imagemPara compatibilidade com o desenvolvimento, oferece lentes ópticas opcionais, múltiplas interfaces de saída de vídeo (MIPI/USB 2.0/BT.656), saída de dados dupla RAW/YUV e protocolos de controle serial/I2C,Facilitar a personalização e integração eficientes de sistemas de imagem térmica industriais e comerciais.

Principais características
  • Design extremamente leve
    De dimensões compactas de 13 × 13 × 18,3 mm e um peso de 6,7 ± 1,5 g (incluindo uma lente de 6 mm)
    Entre os mais elevados níveis de integração da sua categoria
  • Alta sensibilidade, detecção precisa
    Dimensão de pixel ultra-pequena de 8 μm com resolução de 640 × 512, proporcionando detalhes finos e imagens claras
    NETD típica ≤ 30mK, permitindo a detecção fiável de diferenças de temperatura sutis
  • Desenvolvimento simplificado, integração rápida
    Várias opções de lentes ópticas disponíveis para atender a diversos requisitos de aplicação
    Suporta múltiplas interfaces de saída de imagem, incluindo MIPI / USB 2.0 / BT.656
    Output de dados de imagem RAW e YUV, com controlo através de porta serial/I2C
Especificações do produto
Modelo iTL608
Indicadores de detectores IR
Material sensível VOx
Resolução 640×512
Tamanho do pixel 8 μm
Resposta espectral 8 μm ~ 14 μm
NETD típico ≤ 30mK
Processamento de imagem
Taxa de quadros digitais 30/50 Hz
Tempo de arranque ≤ 6 s
Vídeo digital RAW/YUV/TMP
Algoritmo de imagem NUC/3DNR/DNS/DRC/EE
Exibição de imagem 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente)
Software para PC
Software Módulo de controlo e visor de vídeo
Eletrodomésticos
Interface externa padrão Interface do conector: BP04SD-34-0065-R0
Interface de comunicação TTL-232/USB2.0/I2C
Interface de vídeo digital MIPI/USB2.0/BT.656
Tensão de alimentação 4-5,5 V
Consumo típico de energia 0.4W
Mecânico
Tamanho (incluindo a lente) Com lente de 6 mm: 13 × 13 × 18,3 mm (diâmetro exterior da lente Φ12,3 mm)
Com lente de 8,7 mm: 13 × 13 × 19,8 mm (diâmetro exterior da lente Φ15,6 mm)
Com lente de 16,7 mm: 13 × 13 × 27,9 mm (diâmetro exterior da lente Φ22,2 mm)
Com lente de 30 mm: 13 × 13 × 39 mm (diâmetro exterior da lente Φ36 mm)
Peso (incluindo lente) 6.7±1,5 g (6mm)
7.5 ± 1,5 g (lente de 8,7 mm)
17±1,5 g (16,7 mm de lente)
42.7±1,5 g (30 mm de lente)
Adaptabilidade ao ambiente
Temperatura de funcionamento -40°C~+70°C
Temperatura de armazenamento -45°C~+85°C
Humidade 5% a 95%, não condensante
Vibração 5.35 gramas, vibração aleatória, 3 eixos
Impacto Meia onda senoidal, 40g/11ms, direção de impacto X eixo, 3 vezes
Certificação RoHS2.0/REACH
Lentes ópticas Foco fixo Atermal: 6/8.7/16.7/30mm
Aplicações industriais
O módulo de imagem térmica iTL612R Pro pode ser utilizado nos campos da luta contra incêndios florestais, manutenção de energia, inspeção fotovoltaica, monitorização de segurança, dispositivos vestíveis, dispositivos portáteis, etc.
A nossa linha de produtos
Alta sensibilidade e excelente desempenho
Tecnologia líder mundial na indústria infravermelha
Vários detectores infravermelhos disponíveis
Detectores IR não arrefecidos e arrefecidos, de diferentes formatos e tamanhos de pixels
Produção em volume para garantir uma entrega rápida
Três linhas de produção com capacidade de produção anual de até milhões de detectores
Perguntas Frequentes
O que é imagem térmica infravermelha?
Na natureza, todos os objetos cuja temperatura é superior a zero absoluto (- 273 °C) podem irradiar raios infravermelhos.Usando o detector de câmera infravermelha para medir a diferença de temperatura da radiação infravermelha entre o alvo e o fundo, podemos obter diferentes imagens infravermelhas, que também são chamadas imagens térmicas.
Como funcionam os detectores infravermelhos?
A radiação infravermelha emitida pelo alvo entra na faixa de detecção do detector térmico,Então o detector de infravermelho converte o sinal de radiação de intensidade diferente no sinal elétrico correspondente, e depois através da amplificação e processamento de vídeo, forma a imagem infravermelha que pode ser observada a olho nu.
Quais são as vantagens dos detectores de infravermelhos resfriados?
O detector de plano focal infravermelho arrefecido funciona a uma temperatura baixa, que é fornecida por um detector dewar cooler (ddc).Ele tem alta sensibilidade e pode distinguir diferenças de temperatura mais sutis do que detector infravermelho não resfriadoPode detectar, identificar e reconhecer objetos a uma distância muito longa, que é de mais de dez quilómetros.A estrutura do detector resfriado é muito complexa, o que resulta num custo relativamente elevado do que o detector não resfriado.
