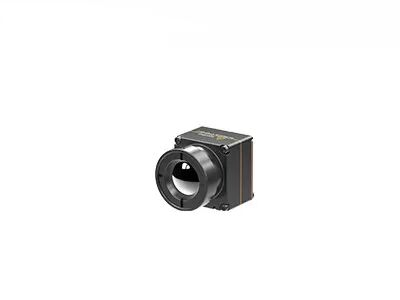

DVP LVDS USB2.0 conecta o núcleo infravermelho Uncooled 640x512 12um da câmera

Lugar de origem Wuhan, Província de Hubei, China
Marca GST
Certificação ISO9001:2015; RoHS; Reach
Número do modelo iTL612R pro
Quantidade de ordem mínima 1 parte
Preço Negotiable
Termos de pagamento L/C, T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Definição 640x512 Consumo de potência 0,7w
Alcance Espectral 8~14μm Passo do pixel 12μm
NETD típico ≤40mk Taxa de quadros 30 Hz
Realçar

Câmera USB2.0 infravermelha Uncooled

,

câmera 12um infravermelha Uncooled

,

Núcleo infravermelho 640x512 da câmera de DVP

Deixe um recado
Descrição de produto

Núcleo infravermelho Uncooled 640x512 12um da câmera do tamanho minúsculo para cargas úteis do UAV


Descrição do produto


Como um fabricante principal de detectores infravermelhos uncooled de refrigeração & dos módulos térmicos, a tecnologia global desenvolve um tamanho minúsculo e um núcleo infravermelho de pouco peso iTL612R da imagiologia térmica pro, que seja a versão compacta do núcleo infravermelho iTL612R da câmera.

Orientado inteiramente para a troca-c (tamanho-peso-e o poder-custo), o tamanho e o peso núcleo infravermelho da câmera de iTL612R do pro têm estado já no pelotão da frente na indústria. É a melhor escolha para os clientes que têm restringir exigências no tamanho e no peso ao integrar seus próprios zangões.

Fornecendo o detector infravermelho auto-em desenvolvimento 640×512/12μm do bolacha-nível, a categoria IP67 da proteção da lente, a versão da medida da imagem latente e da temperatura, e várias soluções de SDK, o pro módulo térmico de iTL612R responde para espaçar limitações com tamanho menor e peso mais claro, consegue uma vida da bateria mais longa com consumo de uma mais baixa potência, supera problemas da integração no campo dos produtos eletrónicos de consumo, e fornece mais soluções para produtos compactos e portáteis.

É desenvolvido especialmente para o campo da manutenção com caráter de previsão, a inspeção fotovoltaico, a proteção ambiental, a pesquisa científica, a fotografia aérea, a investigação policial, a ajuda humanitária & o salvamento, o Forest Fire Prevention, a segurança urbana etc.


Características principais


Projeto compacto & de pouco peso
• Tamanho: 17mm×17mm×22mm (com lente de 9.1mm)
• Peso: 13g (com lente de 9.1mm)
• Consumo de potência tão baixo quanto 0.7W
Imagem clara & radiometria exata
• Algoritmo brandnew do processo da imagem: NUC/3DNR/DNS/DRC/EE
• Apoio Windows/Linux/ARM SDK
• Apoio medida regional, do ponto & do isoterma da temperatura
Várias relações para a integração fácil
• DVP/LVDS/USB2.0 relações, saída de dados da imagem de RAW/YUV, controle da porta de série


Especificações de produto



ModeloiTL612R pro
Desempenho do detector do IR
Material sensívelÓxido do vanádio
Definição640×512
Tamanho do pixel12μm
Escala espectral8~14μm
NETD típico≤40mk
Processamento de imagens
Taxa de quadros30Hz
Tempo de partida5s
Vídeo de DigitasRAW/YUV/BT656
Algoritmo da imagemCorreção da não uniformidade (NUC)
redução de ruído 3D (3DNR)
De-ruído (DNS)
Compressão do alcance dinâmico (manual do transportador)
Realce de borda (EE)
Exposição de imagemCor quente/pseudo- quente/branca preta
Software do PC
ICC softwareControle & exibição de vídeo de módulo
Especificações elétricas
Relação externo padrão30Pin_HOURS: DF40C-30DP-0.4V (51), (HORAS, homem)
Placa de expansão de USBTipo-c
Relação de comunicaçãoRS232-TTL/USB2.0
Relação video de DigitasCMOS8/USB2.0
Tensão de fonte4.0-5.0V V VDC
Consumo de potência típico0.7W
Medida da temperatura
Variação da temperatura de funcionamento-10°C~+50°C
Escala da medida da temperatura-20°C~+150°C, 0°C~550°C; Personalização e expansão do apoio
Precisão da medida da temperaturaMaior de ±2°C ou de ±2% (@23℃±3℃)
Medida regional da temperaturaValor máximo, mínimo e médio do apoio da temperatura regional da saída
SDKApoio Windows/Linux/ARM; Consiga a análise e a conversão do córrego video do cinza à temperatura
Características físicas
Tamanho (milímetros)17×17×22 (com lente de 9.1mm)
Peso13g (com lente de 9.1mm)
Adaptação ambiental
Temperatura de funcionamento-40°C~+70°C
Temperatura de armazenamento-45°C~+85°C
Umidade5%~95%, Não-condensando-se
Vibração5.35grms, linha central 3
Choqueonda do Metade-seno, 40g/11ms, 3 sentido da linha central 6
CertificadosROHS2.0/REACH
Sistema ótico
Lente opcionalFoco fixo atérmico: 9.1mm



Aplicações industriais


Módulo da imagiologia térmica de iTL612R o pro pode ser integrado em cargas úteis do UAV e dispositivos wearable de modo que sejam amplamente utilizada no campos da manutenção com caráter de previsão, a inspeção fotovoltaico, a proteção ambiental, a pesquisa científica, a fotografia aérea, a investigação policial, o relevo & o salvamento, Forest Fire Prevention, a segurança urbana etc.
DVP LVDS USB2.0 conecta o núcleo infravermelho Uncooled 640x512 12um da câmera 0

Tecnologia de sensor global


DVP LVDS USB2.0 conecta o núcleo infravermelho Uncooled 640x512 12um da câmera 1
DVP LVDS USB2.0 conecta o núcleo infravermelho Uncooled 640x512 12um da câmera 2


FAQ


1. Que são as vantagens do thermography infravermelho?
Para o teste não-destrutivo, é simples testar e rápido à resposta sem dano, que resultados em custos de salvamento, eficiência crescente do trabalho, reduzindo a mão de obra e a depreciação do equipamento.
Para o thermography médico, é muito eficiente encontrar os problemas escondidos no corpo humano, no cofre forte de 100% sem radiação e na dor, que é uma ferramenta ideal para a seleção de saúde adiantada.

2. Que é escala de DRI?
É meios de medir a distância em que um detector infravermelho pode produzir uma imagem do alvo específico e pode ser dividido na escala da detecção, escala do reconhecimento, escala da identificação.
D (detecção): capacidade para distinguir um objeto do fundo
R (reconhecimento): capacidade para classificar a classe de objeto (animal, humano, veículo, barco…)
Mim (identificação): capacidade para descrever o objeto nos detalhes (um homem com um chapéu, um cervo, um jipe…)
De acordo com os critérios de Johnson, quando a probabilidade do detalhe do alvo visível na distância de DRI é 50%, a linha pares do número mínimo do alvo é 1:3: 6 (ou 1:4: 8), e o número mínimo correspondente de pixéis são 2:6: 12 (ou 2:8: 16).
Supondo que o diâmetro do alvo é H, a distância focal é f, o tamanho do pixel é d, e o número de linha pares está n, a seguir a uma distância L=H×f/da vista (2n×d)
