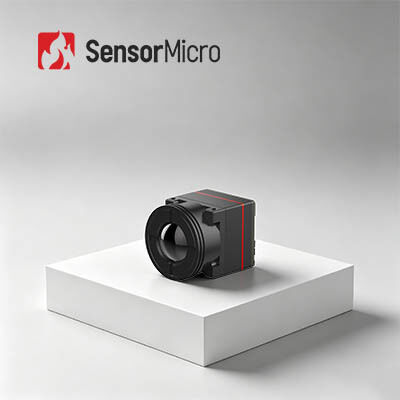

Ultra Compacto 640x512 Resolução 12μm Pixel Pitch Uncooled Infrared Camera Core com Consumo de Energia de 0,5W para Dispositivos Vestíveis
| Lugar de origem | Wuhan, Província de Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iTL612 Pro |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Taxa de quadros | 25/30Hz/50Hz | Resolução | 640x512 |
|---|---|---|---|
| Consumo de energia | 0,5 W | NETD típico | ≤40mK |
| Faixa Espectral | 8~14μm | Distância entre pixels | 12μm |
| Destacar | Câmera USB2.0 infravermelha Uncooled,câmera 12um infravermelha Uncooled,Núcleo infravermelho 640x512 da câmera de DVP |
||
Descrição de produto
Câmera Térmica Infravermelha Não Resfriada Ultra Compacta 640x512 12um para Dispositivos Vestíveis
Visão Geral do Produto
Projetado para miniaturização extrema e alta confiabilidade, o núcleo de câmera infravermelha iTL612Pro integra um detector FPA wafer-level premium de 640*512/12µm e algoritmos de processamento de imagem de próxima geração para aprimorar a clareza e a estabilidade geral da imagem.
Apresentando um design dimensional ultra-compacto de 17,3*17,3*23,4 mm e um corpo leve de 13,7±0,5g, o módulo minimiza a carga estrutural para dispositivos integrados. Com uma classificação de energia ultra-baixa de 0,5W, ele se adapta perfeitamente a sistemas embarcados portáteis e alimentados por bateria.
Compatível com múltiplas configurações de lente, o núcleo suporta opções de saída abrangentes, incluindo interfaces DVP8, LVDS, MIPI, USB 2.0 e BT.656, bem como saídas de dados RAW, YUV e Matrix-TEMP com controle de porta serial, fornecendo suporte técnico completo para iteração de sistema personalizada e integração industrial.
Principais Características
- Design Compacto e Leve- Tamanho: 17mm*17mm*22mm (com lente de 9,1mm), Peso: 13g (com lente de 9,1mm), Consumo de energia tão baixo quanto 0,7W
- Imagem Clara e Radiometria Precisa- Novo algoritmo de processamento de imagem: NUC/3DNR/DNS/DRC/EE, Suporta SDK para Windows/Linux/ARM, Suporta medição de temperatura regional, de ponto e isotérmica
- Várias Interfaces para Integração Fácil- Interfaces DVP/LVDS/USB2.0, saída de dados de imagem RAW/YUV, controle de porta serial
Especificações do Produto
| Modelo | iTL612Pro |
|---|---|
| Indicadores do Detector IR | |
| Material Sensível | VOx |
| Resolução | 640*512 |
| Tamanho do Pixel | 12µm |
| Resposta Espectral | 8µm ~ 14µm |
| NETD Típico | ≤40mK |
| Processamento de Imagem | |
| Taxa de Quadros Digital | 25/30Hz/50Hz |
| Tempo de Inicialização | ≤5s |
| Vídeo Digital | RAW/YUV/Matrix-TEMP |
| Algoritmo de Imagem | NUC/3DNR/DNS/DRC/EE |
| Exibição de Imagem | 10 (Hot Black/Hot White/Pseudo Color) |
| Software para PC | |
| Módulo Infravermelho | Controle do Módulo e Exibição de Vídeo |
| Elétrico | |
| Interface Externa Padrão | Interface 30Pin_HRS:DF40C-30DP-0.4V(51) |
| Interface Externa MIPI | Interface Conector Panasonic 34Pin:AXE634124 |
| Interface de Comunicação | TTL-232/USB2.0 |
| Interface de Vídeo Digital | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Tensão de Alimentação | 4.2-5.5V |
| Consumo de Energia Típico | 0.5W |
| Medição de Temperatura | |
| Temperatura de Operação | -10°C~+50°C |
| Faixa de Medição de Temperatura | / |
| Precisão da Medição de Temperatura | / |
| Medição de Temperatura Parcial | / |
| SDK | / |
| Mecânico | |
| Tamanho (incluindo lente) | 17,3*17,3*23,4 (lente de 9,1mm) 17,3*17,3*30,2 (lente de 13mm) 17,3*17,3*38 (lente de 25mm) 17,3*17,3*54 (lente de 45mm) |
| Peso (incluindo lente) | 13,7±0,5g (lente de 9,1mm) 20±0,5g (lente de 13mm) 27,3±0,5g (lente de 25mm) 51±0,5g (lente de 45mm) |
| Adaptabilidade Ambiental | |
| Temperatura de Operação | -40°C~+70°C |
| Temperatura de Armazenamento | -45°C~+85°C |
| Umidade | 5%~95%, sem condensação |
| Vibração | Vibração Senoidal, Frequência: 10HZ~150HZ~10HZ, Valor de Pico: 0,15mm, Direção Axial: X, Tempo de Resistência: 8min/eixo, Ciclos: 2 vezes |
| Impacto | Onda Semicossenoidal, 30g/11ms, Direção de Impacto Eixo X, 3 vezes |
| Certificação | ROHS2.0/REACH |
| Lente Óptica | Foco Fixo Atermal: 9,1/13/25/45mm |
Aplicações Industriais
O módulo de imagem térmica iTL612 Pro pode ser usado em áreas como combate a incêndios florestais, manutenção de energia, inspeção fotovoltaica, monitoramento de segurança, dispositivos vestíveis, dispositivos portáteis, etc.
Portfólio de Produtos
Portfólio de Produtos Diversificado- Uma ampla gama de formatos de produtos, incluindo detectores infravermelhos, núcleos de câmera e módulos para atender a vários requisitos de integração.
Rica Variedade de Produtos- Múltiplas resoluções de matriz, tamanhos de pixel, bandas de onda e combinações de opções de lente proporcionam maior flexibilidade para diversas aplicações.
Desempenho Excepcional- Imagem clara, tamanho compacto, baixo consumo de energia, alta sensibilidade e forte confiabilidade - projetado para ter desempenho em uma ampla gama de desafios ambientais.
Integração Fácil- Múltiplas opções de interface tornam a integração simples e permitem o desenvolvimento rápido em vários campos de aplicação.
Perguntas Frequentes
Quais são as vantagens da termografia infravermelha?
Para testes não destrutivos: Simples de testar e rápido de responder sem danos, o que resulta em economia de custos, aumento da eficiência de trabalho, redução de mão de obra e depreciação de equipamentos.
Para termografia médica: Muito eficiente para encontrar problemas ocultos no corpo humano, 100% seguro sem radiação e dor, sendo uma ferramenta ideal para triagem de saúde precoce.
O que é Faixa DRI?
A Faixa DRI é um meio de medir a distância na qual um detector infravermelho pode produzir uma imagem de um alvo específico e pode ser dividida em alcance de detecção, alcance de reconhecimento e alcance de identificação.
D (Detecção): Capacidade de distinguir um objeto do fundo
R (Reconhecimento): Capacidade de classificar a classe do objeto (animal, humano, veículo, barco...)
I (Identificação): Capacidade de descrever o objeto em detalhes (um homem com chapéu, um veado, um Jeep...)
De acordo com os critérios de Johnson, quando a probabilidade de detalhe do alvo visível na distância DRI é de 50%, o número mínimo de pares de linhas do alvo é 1:3:6 (ou 1:4:8), e o número mínimo correspondente de pixels é 2:6:12 (ou 2:8:16).
Assumindo que o diâmetro do alvo é H, a distância focal é f, o tamanho do pixel é d e o número de pares de linhas é n, então a distância de visualização L=H*f/(2n*d)
