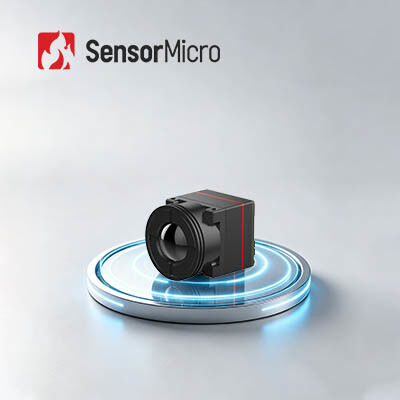

Núcleo de câmera infravermelha não refrigerada de design compacto e leve com resolução de 640x512 e distância de pixel de 12μm
| Lugar de origem | Wuhan, Província de Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iTL612 Pro |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | L/C,T/T |
Detalhes do produto
| Resolução | 640x512 | Taxa de quadros | 25/30Hz/50Hz |
|---|---|---|---|
| Faixa Espectral | 8~14μm | Consumo de energia | 0,5 W |
| NETD típico | ≤40mK | Distância entre pixels | 12μm |
| Destacar | Câmera infravermelha Uncooled video de Digitas,câmera 640x512 infravermelha Uncooled,Núcleo infravermelho Uncooled 12um da câmera |
||
Descrição de produto
Compacto e leve design não resfriado núcleo de câmera infravermelha 640x512 12μm
Redefinindo os padrões SWaP industriais para núcleos de imagem térmica em miniatura, o núcleo de câmera infravermelha ultra-miniatura iTL612Pro alcança o equilíbrio perfeito de tamanho ultracompacto, peso ultraleve,baixo consumo de energia e imagem de alta definiçãoConstruído com um detector de nível de wafer 640×512/12μm de ponta e algoritmos de otimização de imagem atualizados, ele oferece desempenho de imagem térmica de nível profissional muito além dos produtos do mesmo tamanho.
Quebrando as limitações de tamanho e peso dos núcleos infravermelhos tradicionais, a sua secção transversal quadrada de 17,3 mm e o corpo ultra-leve de 13,7 g reduzem muito as barreiras de montagem do sistema e a carga estrutural.Combinado com consumo de energia ultra-baixo e interfaces de desenvolvimento altamente expansíveis, permite que as empresas desenvolvam produtos de imagem térmica infravermelha mais portáteis, miniaturizados e de alta eficiência, cobrindo vários campos de aplicação industrial e comercial.
Principais características
Ligeiro e com carga mínima
- Dimensões ultra-miniatura: 17,3 × 17,3 × 23,4 mm (incluindo lente de 9,1 mm)
- Ultraleve: 13,7 ± 0,5 g (incluindo lentes de 9,1 mm)
- Consumo de energia ultra-baixo: tão baixo quanto 0,5 W
FPA convencional com imagens claras
- 640x512 Resolução para integração generalizada
- Claridade de imagem melhorada: múltiplos algoritmos de imagem de nova geração para melhorar a qualidade da imagem
Desenvolvimento fácil e integração perfeita
- Várias opções de lentes disponíveis para atender a vários cenários de aplicação
- Suporta múltiplas interfaces de saída de imagem: DVP8, LVDS, MIPI, USB 2.0, e BT.656
- Saída de dados RAW/YUV/Matrix-TEMP com controlo de porta serial
Especificações do produto
| Modelo | iTL612Pro |
| Indicadores de detectores IR | |
| Material sensível | VOx |
| Resolução | 640×512 |
| Tamanho do pixel | 12 μm |
| Resposta espectral | 8 μm ~ 14 μm |
| NETD típico | ≤ 40mK |
| Processamento de imagem | |
| Taxa de quadros digitais | 25/30 Hz/50 Hz |
| Tempo de arranque | ≤ 5 s |
| Vídeo digital | RAW/YUV/Matrix-TEMP |
| Algoritmo de imagem | NUC/3DNR/DNS/DRC/EE |
| Exibição de imagem | 10 ((Negro Quente/Branco Quente/Pseudocolor) |
| Eletrodomésticos | |
| Interface externa padrão | Interface 30Pin_HRS:DF40C-30DP-0.4V ((51) |
| Interface externa do MIPI | Interface do conector 34Pin_Panasonic:AXE634124 |
| Interface de comunicação | TTL-232/USB2.0 |
| Interface de vídeo digital | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Tensão de alimentação | 4.2-5.5V |
| Consumo típico de energia | 0.5W |
| Mecânico | |
| Tamanho (incluindo a lente) | 17.3×17.3×23.4 (lente de 9,1 mm) 17.3×17.3×30.2 (13mm) 17.3×17.3×38 (25mm) 17.3×17.3×54 (45 mm) |
| Peso (incluindo lente) | 13.7±0,5 g (lente de 9,1 mm) 20±0,5 g (13 mm de lente) 27.3±0,5 g (25 mm de lente) 51 ± 0,5 g (45 mm) |
| Adaptabilidade ao ambiente | |
| Temperatura de funcionamento | -40°C~+70°C |
| Temperatura de armazenamento | -45°C~+85°C |
| Humidade | 5% a 95%, não condensante |
| Vibração | Vibração sinusal, Frequência: 10HZ150HZ10HZ, Valor máximo: 0.15mm, Direção axial: X, Tempo de resistência: 8min/eixo, Ciclos: 2 vezes |
| Impacto | Meia onda senoidal, 30g/11ms, direção de impacto X eixo, 3 vezes |
| Certificação | RoHS2.0/REACH |
| Lentes ópticas | Foco fixo Atermal: 9.1/13/25/45mm |
Aplicações industriais
O módulo de imagem térmica iTL612 Pro pode ser utilizado nos campos da luta contra incêndios florestais, manutenção de energia, inspeção fotovoltaica, monitorização de segurança, dispositivos portáteis, dispositivos portáteis, etc.
Sobre nós
A nossa visão:Forçar os limites da percepção e transformar a forma como as pessoas se conectam com o mundo à sua volta.
A nossa missão:Aproveitar o poder da tecnologia de detecção infravermelha para transformar indústrias em todo o mundo, permitindo decisões mais inteligentes, ambientes mais seguros e um futuro mais conectado.
O nosso valor:Para criar tecnologia infravermelha avançada que torne o mundo um lugar melhor.
Perguntas frequentes
1Quais são as vantagens dos detectores infravermelhos não arrefecidos?
O detector de plano focal infravermelho não resfriado não precisa de dispositivo resfriado, pode funcionar à temperatura ambiente e tem as vantagens de arranque rápido, baixo consumo de energia, pequeno tamanho, peso leve, longa vida útil,baixo custo e assim por diante.
2Quais são as principais considerações sobre um detector infravermelho / módulo térmico para a sua aplicação?
• Resolução do detector
• O tamanho dos pixels
• O NETD
• A qualidade da imagem
• As opções de lentes
• O consumo de energia
• Tamanho e peso
• A interface mecânica e elétrica
• O orçamento
• O tamanho dos pixels
• O NETD
• A qualidade da imagem
• As opções de lentes
• O consumo de energia
• Tamanho e peso
• A interface mecânica e elétrica
• O orçamento
3Qual é a resolução do detector infravermelho?
A resolução mais alta significa mais pontos de observação e medição de temperatura, portanto, um alvo menor a uma distância maior pode ser observado e medido.Normalmente, a resolução da imagem térmica infravermelha varia de 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, etc. Com maior resolução, o custo do detector será maior.
4Campo de visão (FOV)
Refere-se ao campo de visão bidimensional do espaço do objeto observado pelo sistema óptico de imagem térmica infravermelha.Supondo que o tamanho da matriz de detectores seja A×B, o tamanho do pixel é d, e a distância focal da lente é f, então o ângulo horizontal de FOV θ = 2 × acrtan (A × d / 2f).o campo de visão só muda com a distância focal do sistema óptico: com distância focal mais longa, o campo de visão será mais estreito; com distância focal mais curta, o campo de visão será mais amplo.
