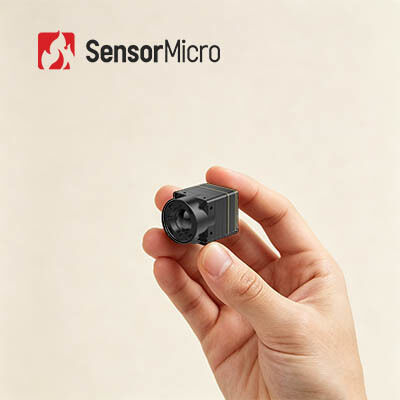

Núcleo de câmara térmica sem arrefecimento, pequeno e leve, com resolução de 640x512 e pitch de pixels de 8μm para inspeção fotovoltaica
| Lugar de origem | Wuhan, Província de Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iTL608 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 640x512 | Distância entre pixels | 8μm |
|---|---|---|---|
| Consumo de energia | 0,4W | Faixa Espectral | 8~14μm |
| NETD típico | ≤30mK | Taxa de quadros | 30/50Hz |
| Destacar | Câmera térmica do zangão Uncooled compacto,Núcleo térmico 640x512 da câmera do zangão,Câmera térmica Uncooled da inspeção fotovoltaico |
||
Descrição de produto
Núcleo de câmara térmica sem arrefecimento de peso pequeno e leve 640x512/8μm para inspeção fotovoltaica
Descrição do produto
O núcleo da câmara térmica infravermelha iTL608 possui um fator de forma ultra-compacto de 13 * 13 * 18,3 mm - aproximadamente do tamanho de um polegar - e pesa apenas 6,7 g, comparável ao peso de duas moedas,Reforçando os limites do design leve e compactoEquipado com um detector infravermelho VOx, o iTL608 640 * 512/8μm proporciona uma elevada sensibilidade térmica de NETD≤30mK.permite a detecção precisa de objetivos típicos de temperatura ambienteO núcleo suporta um tempo de inicialização rápido de ≤ 6 segundos e taxas de quadros de 30 Hz / 50 Hz, enquanto os algoritmos NUC e 3DNR integrados otimizam a uniformidade da imagem e a qualidade geral da imagem.Projetado para uma operação fiável em ambientes exigentes, o iTL608 funciona numa ampla gama de temperaturas de -40°C a +70°C, tornando-o adequado para dispositivos portáteis e outras plataformas portáteis,abordar as necessidades de aplicação na vigilância da segurança, medição de temperatura e visão noturna.
Principais características
- Design extremamente leve
Dimensões compactas de 13 * 13 * 18,3 mm e um peso de 6,7 ± 1,5 g (incluindo uma lente de 6 mm)
Entre os mais elevados níveis de integração da sua categoria - Alta sensibilidade, detecção precisa
Dimensão de pixel ultra-pequena de 8 μm com resolução de 640 * 512, proporcionando detalhes finos e imagens claras
NETD típica ≤ 30mK, permitindo a detecção fiável de diferenças de temperatura sutis - Desenvolvimento simplificado, integração rápida
Várias opções de lentes ópticas disponíveis para atender a diversos requisitos de aplicação
Suporta múltiplas interfaces de saída de imagem, incluindo MIPI / USB 2.0 / BT.656
Output de dados de imagem RAW e YUV, com controlo através de porta serial/I2C
Especificações do produto
| Modelo | iTL608 |
|---|---|
| Indicadores de detectores IR | |
| Material sensível | VOx |
| Resolução | 640*512 |
| Tamanho do pixel | 8 μm |
| Resposta espectral | 8 μm ~ 14 μm |
| NETD típico | ≤ 30mK |
| Processamento de imagem | |
| Taxa de quadros digitais | 30/50 Hz |
| Tempo de arranque | ≤ 6 s |
| Vídeo digital | RAW/YUV/TMP |
| Algoritmo de imagem | NUC/3DNR/DNS/DRC/EE |
| Exibição de imagem | 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente) |
| Software para PC | |
| Software | Módulo de controlo e visor de vídeo |
| Eletrodomésticos | |
| Interface externa padrão | Interface do conector: BP04SD-34-0065-R0 |
| Interface de comunicação | TTL-232/USB2.0/I2C |
| Interface de vídeo digital | MIPI/USB2.0/BT.656 |
| Tensão de alimentação | 4-5,5 V |
| Consumo típico de energia | 0.4W |
| Mecânico | |
| Tamanho (incluindo a lente) | Com lente de 6 mm: 13 * 13 * 18,3 mm (diâmetro exterior da lente Φ12,3 mm) Com lente de 8,7 mm: 13 * 13 * 19,8 mm (diâmetro exterior da lente Φ15,6 mm) Com lente de 16,7 mm: 13 * 13 * 27,9 mm (diâmetro exterior da lente Φ22,2 mm) Com lente de 30 mm: 13 * 13 * 39 mm (diâmetro exterior da lente Φ36 mm) |
| Peso (incluindo lente) | 6.7±1,5 g (6mm) 7.5 ± 1,5 g (lente de 8,7 mm) 17±1,5 g (16,7 mm de lente) 42.7±1,5 g (30 mm de lente) |
| Adaptabilidade ao ambiente | |
| Temperatura de funcionamento | -40°C~+70°C |
| Temperatura de armazenamento | -45°C~+85°C |
| Humidade | 5% a 95%, não condensante |
| Vibração | 5.35 gramas, vibração aleatória, 3 eixos |
| Impacto | Meia onda senoidal, 40g/11ms, direção de impacto X eixo, 3 vezes |
| Certificação | RoHS2.0/REACH |
| Lentes ópticas | Foco fixo Atermal: 6/8.7/16.7/30mm |
Aplicações industriais
O módulo de imagem térmica iTL608 pode ser utilizado nos domínios da luta contra incêndios florestais, manutenção de energia, inspecção fotovoltaica, monitorização de segurança, dispositivos portáteis, dispositivos portáteis, etc.
Capacidade de produção
- Tecnologias de detecção de infravermelhos internas
Detectores de infravermelho de 8 polegadas de comprimento 0,11 μm VOx não arrefecidos
Detectores de infravermelho resfriados MCT de 8 polegadas e 0,5 μm
Detectores infravermelhos refrigerados T2SL de 8 polegadas e 0,5 μm - Capacidade de produção e vantagens
6 milhões de detectores de infravermelhos auto-desenvolvidos por ano
30,000 m2 de instalação de fabrico de semicondutores
20,000 m2 de área de sala limpa
Perguntas frequentes
1Qual é a diferença entre infravermelho ativo e imagem térmica com pouca luz?
A luz fraca requer luz natural e transforma a imagem fraca da luz natural em imagem eletrônica melhorada através de um intensificador de imagem;
A infravermelha ativa emite ativamente luz infravermelha e utiliza o feixe infravermelho refletido pelo alvo.
A imagem térmica não precisa de luz e é uma visão nocturna infravermelha passiva que detecta a diferença de radiação infravermelha entre alvos e cena ou diferentes partes de um objeto.Não ser afectada pelas alterações das condições de iluminação circundantes, durante a noite ou mesmo em nevoeiro, chuva e outros ambientes adversos.
A infravermelha ativa emite ativamente luz infravermelha e utiliza o feixe infravermelho refletido pelo alvo.
A imagem térmica não precisa de luz e é uma visão nocturna infravermelha passiva que detecta a diferença de radiação infravermelha entre alvos e cena ou diferentes partes de um objeto.Não ser afectada pelas alterações das condições de iluminação circundantes, durante a noite ou mesmo em nevoeiro, chuva e outros ambientes adversos.
2Consegues bloquear as imagens térmicas?
Mas os raios infravermelhos não podem penetrar nas paredes, e o vidro pode bloquear os infravermelhos.Você pode se esconder atrás de vidro ou paredes para bloquear a imagem térmica.
