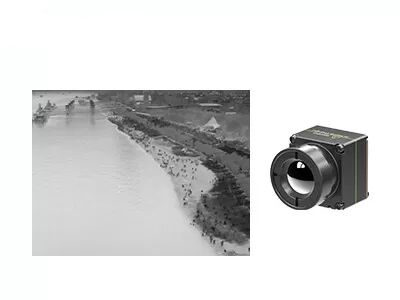

Do núcleo térmico Uncooled da câmera do zangão do óxido do vanádio tamanho minúsculo 640x512 30Hz

Lugar de origem Wuhan, Província de Hubei, China
Marca GST
Certificação ISO9001:2015; RoHS; Reach
Número do modelo iTL612R pro
Quantidade de ordem mínima 1 parte
Preço Negotiable
Termos de pagamento L/C, T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Definição 640x512 Consumo de potência 0,7w
Alcance Espectral 8~14μm Passo do pixel 12μm
NETD típico ≤40mk Taxa de quadros 30 Hz
Realçar

Núcleo térmico da câmera do zangão Uncooled

,

Câmera térmica do zangão do óxido do vanádio

,

Núcleo térmico da câmera do tamanho minúsculo

Deixe um recado
Descrição de produto

Núcleo infravermelho Uncooled 640x512 12um da câmera do tamanho minúsculo para cargas úteis do UAV


Descrição do produto


Como um fabricante principal de detectores infravermelhos uncooled de refrigeração & dos módulos térmicos, a tecnologia global desenvolve um tamanho minúsculo e um núcleo infravermelho de pouco peso iTL612R da imagiologia térmica pro, que seja a versão compacta do núcleo infravermelho iTL612R da câmera.

Orientado inteiramente para a troca-c (tamanho-peso-e o poder-custo), o tamanho e o peso núcleo infravermelho da câmera de iTL612R do pro têm estado já no pelotão da frente na indústria. É a melhor escolha para os clientes que têm restringir exigências no tamanho e no peso ao integrar seus próprios zangões.

Fornecendo o detector infravermelho auto-em desenvolvimento 640×512/12μm do bolacha-nível, a categoria IP67 da proteção da lente, a versão da medida da imagem latente e da temperatura, e várias soluções de SDK, o pro módulo térmico de iTL612R responde para espaçar limitações com tamanho menor e peso mais claro, consegue uma vida da bateria mais longa com consumo de uma mais baixa potência, supera problemas da integração no campo dos produtos eletrónicos de consumo, e fornece mais soluções para produtos compactos e portáteis.

É desenvolvido especialmente para o campo da manutenção com caráter de previsão, a inspeção fotovoltaico, a proteção ambiental, a pesquisa científica, a fotografia aérea, a investigação policial, a ajuda humanitária & o salvamento, o Forest Fire Prevention, a segurança urbana etc.



Características principais



Projeto compacto & de pouco peso
• Tamanho: 17mm×17mm×22mm (com lente de 9.1mm)
• Peso: 13g (com lente de 9.1mm)
• Consumo de potência tão baixo quanto 0.7W


Imagem clara & radiometria exata
• Algoritmo brandnew do processo da imagem: NUC/3DNR/DNS/DRC/EE
• Apoio Windows/Linux/ARM SDK
• Apoio medida regional, do ponto & do isoterma da temperatura


Várias relações para a integração fácil
• DVP/LVDS/USB2.0 relações, saída de dados da imagem de RAW/YUV, controle da porta de série



Especificações de produto



Modelo iTL612R pro
Desempenho do detector do IR
Material sensível Óxido do vanádio
Definição 640×512
Tamanho do pixel 12μm
Escala espectral 8~14μm
NETD típico ≤40mk
Processamento de imagens
Taxa de quadros 30Hz
Tempo de partida 5s
Vídeo de Digitas RAW/YUV/BT656
Algoritmo da imagem Correção da não uniformidade (NUC)
redução de ruído 3D (3DNR)
De-ruído (DNS)
Compressão do alcance dinâmico (manual do transportador)
Realce de borda (EE)
Exposição de imagem Cor quente/pseudo- quente/branca preta
Software do PC
ICC software Controle & exibição de vídeo de módulo
Especificações elétricas
Relação externo padrão 30Pin_HOURS: DF40C-30DP-0.4V (51), (HORAS, homem)
Placa de expansão de USB Tipo-c
Relação de comunicação RS232-TTL/USB2.0
Relação video de Digitas CMOS8/USB2.0
Tensão de fonte 4.0-5.0V V VDC
Consumo de potência típico 0.7W
Medida da temperatura
Variação da temperatura de funcionamento -10°C~+50°C
Escala da medida da temperatura -20°C~+150°C, 0°C~550°C; Personalização e expansão do apoio
Precisão da medida da temperatura Maior de ±2°C ou de ±2% (@23℃±3℃)
Medida regional da temperatura Valor máximo, mínimo e médio do apoio da temperatura regional da saída
SDK Apoio Windows/Linux/ARM; Consiga a análise e a conversão do córrego video do cinza à temperatura
Características físicas
Tamanho (milímetros) 17×17×22 (com lente de 9.1mm)
Peso 13g (com lente de 9.1mm)
Adaptação ambiental
Temperatura de funcionamento -40°C~+70°C
Temperatura de armazenamento -45°C~+85°C
Umidade 5%~95%, Não-condensando-se
Vibração 5.35grms, linha central 3
Choque onda do Metade-seno, 40g/11ms, 3 sentido da linha central 6
Certificados ROHS2.0/REACH
Sistema ótico
Lente opcional Foco fixo atérmico: 9.1mm



Aplicações industriais


Módulo da imagiologia térmica de iTL612R o pro pode ser integrado em cargas úteis do UAV e dispositivos wearable de modo que sejam amplamente utilizada no campos da manutenção com caráter de previsão, a inspeção fotovoltaico, a proteção ambiental, a pesquisa científica, a fotografia aérea, a investigação policial, o relevo & o salvamento, Forest Fire Prevention, a segurança urbana etc.
Do núcleo térmico Uncooled da câmera do zangão do óxido do vanádio tamanho minúsculo 640x512 30Hz 0

Tecnologia de sensor global


Do núcleo térmico Uncooled da câmera do zangão do óxido do vanádio tamanho minúsculo 640x512 30Hz 1
Do núcleo térmico Uncooled da câmera do zangão do óxido do vanádio tamanho minúsculo 640x512 30Hz 2


FAQ



1. Sobre o detector infravermelho de empacotamento cerâmico

O processo de empacotamento cerâmico é similar ao metal que empacota, que é uma tecnologia de empacotamento infravermelha madura do detector. Comparado com o metal que empacota, o volume e o peso do detector empacotado serão reduzidos extremamente. Para o empacotamento cerâmico, seu circuito de readout tem o auto-ajuste da função da temperatura de funcionamento e não exige a estabilização TÉCNICA.



2. Empacotamento nivelado da bolacha

o empacotamento do Bolacha-nível, igualmente conhecido como o tamanho do bolacha-nível que empacota, assentou bem em uma parte importante de tecnologia de empacotamento avançada na indústria do semicondutor. O empacotamento nivelado da bolacha (WLP) é o processo de terminar o empacotamento de vácuo alto diretamente na bolacha inteira de MEMS, então risc e cortando para fazer um único detector infravermelho. Executa mais ou todos os procedimentos do empacotamento e de testes diretamente na bolacha do detector do IR antes de cortar.

É um pacote melhorado do tamanho da microplaqueta que encontre as necessidades de tamanho pequeno, de pouco peso, portátil, handheld, de preço baixo e de eficiência alta da produção.
