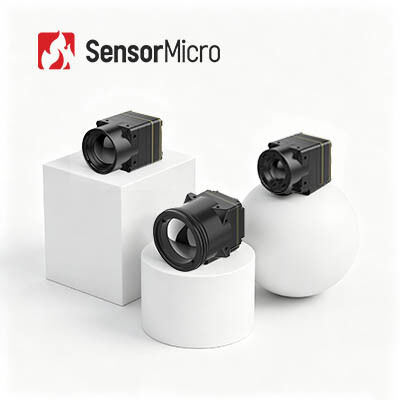

Núcleo de câmara infravermelha não resfriado com resolução 640x512 8μm Pitch de pixels e ≤30mK NETD para dispositivos portáteis
| Lugar de origem | Wuhan, Província de Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iTL608 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Consumo de energia | 0,4W | Faixa Espectral | 8~14μm |
|---|---|---|---|
| NETD típico | ≤30mK | Distância entre pixels | 12μm |
| Resolução | 640x512 | Taxa de quadros | 30/50Hz |
| Destacar | Núcleo infravermelho 640x512 da câmera,Núcleo infravermelho 12um da câmera,Câmera térmica do zangão das cargas úteis do UAV |
||
Descrição de produto
Núcleo de câmara de infravermelho não resfriado 640x512 8μm Integrado em dispositivos portáteis e de espaço limitado
O núcleo infravermelho iTL608 redefine a otimização SWaP miniaturizada de imagens térmicas, alcançando compacidade e leveza líderes do setor, mantendo o desempenho de imagem profissional.Com uma pequena pegada de 13 × 13 × 18.3 mm e uma massa leve de 6,7±1,5 gramas, representa um dos núcleos térmicos mais integráveis da sua categoria, tornando-o ideal para dispositivos ultraportáteis e de espaço limitado.
Utilizando a tecnologia de pixels ultrafinos de 8 μm e uma resolução nativa de 640 × 512, o núcleo fornece imagens térmicas altamente detalhadas,enquanto a classificação NETD ≤30mK garante uma precisão excepcional de detecção de temperatura no espectro LWIR de 8-14μmO arranque rápido, as taxas de quadros ajustáveis e os algoritmos inteligentes de correcção de imagem garantem imagens confiáveis em tempo real.Funciona perfeitamente em condições extremas, com uma ampla compatibilidade periférica para suportar a integração perfeita em diversos sistemas térmicos portáteis.
Principais características
Design extremamente leve
- De dimensões compactas de 13 × 13 × 18,3 mm e peso de 6,7 ± 1,5 g (incluindo lentes de 6 mm)
- Entre os mais elevados níveis de integração da sua categoria
Alta sensibilidade, detecção precisa
- Dimensão de pixel ultra-pequena de 8 μm com resolução de 640 × 512, proporcionando detalhes finos e imagens claras
- NETD típica ≤ 30mK, permitindo a detecção fiável de diferenças de temperatura sutis
Desenvolvimento simplificado, integração rápida
- Várias opções de lentes ópticas disponíveis para atender a diversos requisitos de aplicação
- Suporta múltiplas interfaces de saída de imagem, incluindo MIPI / USB 2.0 / BT.656
- Output de dados de imagem RAW e YUV, com controlo através de porta serial/I2C
Especificações do produto
| Modelo | iTL608 |
|---|---|
| Indicadores de detectores IR | |
| Material sensível | VOx |
| Resolução | 640×512 |
| Tamanho do pixel | 8 μm |
| Resposta espectral | 8 μm ~ 14 μm |
| NETD típico | ≤ 30mK |
| Processamento de imagem | |
| Taxa de quadros digitais | 30/50 Hz |
| Tempo de arranque | ≤ 6 s |
| Vídeo digital | RAW/YUV/TMP |
| Algoritmo de imagem | NUC/3DNR/DNS/DRC/EE |
| Exibição de imagem | 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente) |
| Software para PC | |
| Software | Módulo de controlo e visor de vídeo |
| Eletrodomésticos | |
| Interface externa padrão | Interface do conector: BP04SD-34-0065-R0 |
| Interface de comunicação | TTL-232/USB2.0/I2C |
| Interface de vídeo digital | MIPI/USB2.0/BT.656 |
| Tensão de alimentação | 4-5,5 V |
| Consumo típico de energia | 0.4W |
| Mecânico | |
| Tamanho (incluindo a lente) | Com lente de 6 mm: 13 × 13 × 18,3 mm (diâmetro exterior da lente Φ12,3 mm) Com lente de 8,7 mm: 13 × 13 × 19,8 mm (diâmetro exterior da lente Φ15,6 mm) Com lente de 16,7 mm: 13 × 13 × 27,9 mm (diâmetro exterior da lente Φ22,2 mm) Com lente de 30 mm: 13 × 13 × 39 mm (diâmetro exterior da lente Φ36 mm) |
| Peso (incluindo lente) | 6.7±1,5 g (6mm) 7.5 ± 1,5 g (lente de 8,7 mm) 17±1,5 g (16,7 mm de lente) 42.7±1,5 g (30 mm de lente) |
| Adaptabilidade ao ambiente | |
| Temperatura de funcionamento | -40°C~+70°C |
| Temperatura de armazenamento | -45°C~+85°C |
| Humidade | 5% a 95%, não condensante |
| Vibração | 5.35 gramas, vibração aleatória, 3 eixos |
| Impacto | Meia onda senoidal, 40g/11ms, direção de impacto X eixo, 3 vezes |
| Certificação | RoHS2.0/REACH |
| Lentes ópticas | Foco fixo Atermal: 6/8.7/16.7/30mm |
Aplicações industriais
O módulo de imagem térmica iTL608 pode ser utilizado nos campos de combate a incêndios florestais, manutenção de energia, inspeção fotovoltaica, monitoramento de segurança, dispositivos portáteis, dispositivos portáteis e muito mais.
Nossos pontos fortes
Fornecimento estável
Com uma cadeia de abastecimento estável e fiável em todo o nosso ecossistema, podemos responder rapidamente às demandas do mercado.
Sustentação da inovação
Com experiência na fabricação de detectores e experiência no apoio à integração de sistemas, ganhamos uma visão profunda dos requisitos de desempenho, otimizamos continuamente os projetos,e criar um ciclo virtuoso: Aplicação do produto → Feedback técnico → Actualização do produto.
Vantagem de custo
Ao gerir toda a cadeia de produção e alavancar uma produção eficiente e em larga escala, oferecemos preços competitivos para uma ampla gama de aplicações.
Perguntas frequentes
O que é Pseudo Color?
A pseudo-cor, também chamada de falsa cor, transforma a distribuição térmica dos objetos em imagens visuais através do sistema de imagem térmica infravermelha,exibido no monitor em nível cinza ou pseudo corPara facilitar a análise visual das imagens térmicas, elas são representadas usando cores falsas que indicam diferenças de temperatura..
How many pseudo colors can SensorMicro thermal imaging module offer?
Branco Quente, Lava, Ironbow, Ferro Quente, Médico, Ártico, Rainbow1, Rainbow2, Vermelho Quente, Branco Quente
Princípio de funcionamento da matriz de plano focal infravermelho
Uma matriz de elementos fotossensíveis está disposta no detector de matriz de plano focal.Os raios infravermelhos emitidos do infinito são captados nesses elementos fotossensíveis da matriz do plano focal através do sistema ópticoO detector converte o sinal luminoso num sinal eléctrico e realiza amplificação integral, amostragem, sistema de buffer de saída e multiplexagem,e é finalmente enviado para o sistema de monitorização para formar uma imagem.
