Módulo de imagem térmica de resolução 1280x1024 LWIR não resfriado, com pitch de pixels de 8μm e NETD ≤30mK

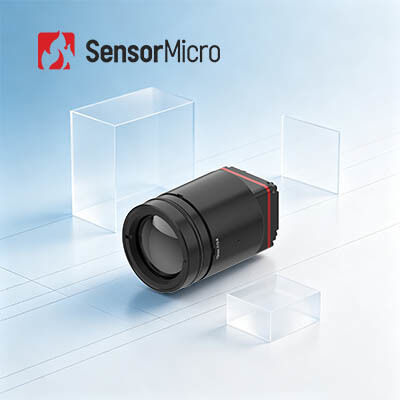

  • LWIR Uncooled 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Pitch and ≤30mK NETD
  • LWIR Uncooled 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Pitch and ≤30mK NETD
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo iTL1208
Quantidade de ordem mínima 1 PARTE
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 1280x1024 Consumo de energia 1W
Faixa Espectral 8~14μm Distância entre pixels 8μm
NETD ≤30mK Taxa de quadros 25Hz/30Hz
Destacar

módulo da imagiologia térmica da lente de 25mm

,

Módulo exterior 640x512 da imagiologia térmica

,

Núcleo térmico Uncooled de LWIR
Deixe um recado
Descrição de produto
Módulo de Imagem Térmica LWIR Não Resfriado 1280x1024/8µm
Visão Geral do Produto

O iTL1208 é um núcleo de câmera infravermelha não resfriada de 8µm megapixel projetado para equipamentos terminais optoeletrônicos miniaturizados modernos. Com indicadores SWaP (Tamanho, Peso e Potência) líderes na indústria, ele pesa apenas 35,7 gramas e mede 22,6*22,6*34,5 milímetros com uma lente de 12mm acoplada. O módulo oferece imagens térmicas de alta definição líderes na classe com resolução de 1280*1024 e sensibilidade térmica ultrabaixa de 30mK. Equipado com interfaces periféricas padrão ricas e lentes personalizadas opcionais, ele suporta integração rápida de sistemas e configuração simples de parâmetros. Amplamente aplicado em segurança pública, detecção industrial e campos de terminais móveis portáteis, ele fornece suporte estável e confiável de imagem infravermelha central para iteração e atualização de equipamentos terminais.

Principais Características
  • Design Extremamente Leve - Tamanho compacto de 22,6*22,6*34,5mm e peso de 35,7g (incluindo lente de 12mm); entre os mais altos níveis de integração em sua classe
  • Alta Sensibilidade, Detecção Precisa - Tamanho de pixel ultrabaixo de 8µm com resolução de 1280*1024, entregando detalhes finos e imagens claras; NETD típico ≤ 30mK, permitindo a detecção confiável de diferenças sutis de temperatura
  • Desenvolvimento Simplificado, Integração Rápida - Múltiplas opções de lentes ópticas disponíveis para atender a diversos requisitos de aplicação; suporta interface de saída de imagem MIPI CSI; saída de dados de imagem RAW e YUV com controle via porta serial/I2C
Especificações do Produto
Modelo iTL1208
Indicadores do Detector IR
Material Sensível VOx
Resolução 1280*1024
Tamanho do Pixel 8µm
Resposta Espectral 8µm ~ 14µm
NETD Típico ≤30mK
Processamento de Imagem
Taxa de Quadros Digital 25/30Hz
Tempo de Inicialização ≤6s
Vídeo Digital RAW/YUV
Algoritmo de Imagem NUC/3DNR/DNS/DRC/EE
Exibição de Imagem 10 Tipos (Branco Quente/Lava/Vermelho Ferro/Ferro Quente/Médico/Ártico/Arco-íris 1/Arco-íris 2/Tonalidade/Preto Quente)
Software para PC
Software para PC Controle do Módulo e Exibição de Vídeo
Elétrico
Interface Externa Padrão Interface Conector 34 Pinos: BP04SD-34-0065-R0
Interface de Comunicação TTL-232/I2C
Interface de Vídeo Digital MIPI-CSI
Tensão de Alimentação 4.5-5.5V
Consumo Típico de Energia 1W
Mecânico
Tamanho (incluindo lente) Com lente de 5mm: 22,6mm*22,6mm*50mm (diâmetro externo da lente Φ37mm)
Com lente de 10mm: 22,6mm*22,6mm*45,3mm (diâmetro externo da lente Φ33mm)
Com lente de 12mm: 22,6mm*22,6mm*34,5mm (diâmetro externo da lente Φ26,6mm)
Com lente de 17mm: 22,6mm*22,6mm*35,4mm (diâmetro externo da lente Φ27mm)
Com lente de 25mm: 22,6mm*22,6mm*44,2mm (diâmetro externo da lente Φ33mm)
Com lente de 35mm: 22,6mm*22,6mm*50,9mm (diâmetro externo da lente Φ43,2mm)
Peso (incluindo lente) 85,5±4,5g (Com Lente de 5mm)
70,5±3,6g (Com Lente de 10mm)
35,7±2g (Com Lente de 12mm)
40,7±2,1g (Com Lente de 17mm)
71,0±3,6g (Com Lente de 25mm)
110±5,5g (Com Lente de 35mm)
Adaptabilidade Ambiental
Temperatura de Operação -40℃~+70℃
Temperatura de Armazenamento -45℃~+85℃
Umidade 5%~95%, sem condensação
Vibração 5,35grms, Vibração Aleatória, 3 eixos
Impacto Onda Semicosenoidal, 40g/11ms, Direção de Impacto Eixo X, 3 vezes
Certificação ROHS2.0/REACH
Lente Óptica Foco Fixo Atermal: 5/10/12/17/25/35mm
Aplicações Industriais

Termografia, Monitoramento de Segurança, Cargas Úteis, Robôs, Hardware Inteligente, ADAS, Combate a Incêndios e Resgate

Sobre SensorMicro

A SensorMicro é a principal fabricante e provedora de serviços de detectores infravermelhos do mundo. Fornecemos a clientes em todo o mundo detectores de imagem térmica não resfriados e resfriados de alto desempenho e compartilhamos nossa experiência profissional em aplicações. Entregamos detectores infravermelhos avançados, núcleos de câmera e módulos com formatos e bandas de onda versáteis. Projetados para clareza, sensibilidade e eficiência, nossos produtos se integram perfeitamente em diversos sistemas, capacitando aplicações de imagem e detecção de próxima geração em várias indústrias.

Perguntas Frequentes
O que é uma Câmera Infravermelha?

Sistemas de imagem térmica infravermelha usam detectores infravermelhos para sentir a radiação infravermelha e convertê-la em sinais elétricos, que são então amplificados e processados em imagens exibidas.

Princípio Básico da Câmera Infravermelha

A tecnologia de imagem térmica é uma tecnologia de detecção e reconhecimento passiva e sem contato com duas funções principais:

  • Termografia: medição de temperatura sem contato e detecção de falhas
  • Visão Noturna: detecta e identifica alvos facilmente na escuridão total
