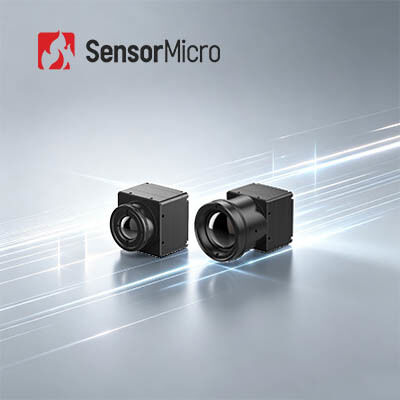

Módulo térmico infravermelho LWIR com resolução 384x288 Consumo de energia 0,65W e taxa de quadros de 25Hz/30Hz para visão automática

  • LWIR Infrared Thermal Module with 384x288 Resolution 0.65W Power Consumption and 25Hz/30Hz Frame Rate for Machine Vision
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo MOEDA417G3
Quantidade de ordem mínima 1 PARTE
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 384 x 288 Consumo de energia 0.65W
Faixa Espectral 8~14μm Distância entre pixels 17μm
NETD ≤30mK/F1.0/25℃ Taxa de quadros 25/30/50Hz
Destacar

Módulo térmico infravermelho de LWIR

,

módulo 640x512 térmico infravermelho

,

Módulo térmico das cargas úteis LWIR do UAV
Deixe um recado
Descrição de produto
Módulo térmico infravermelho LWIR 384x288 25Hz/30Hz para visão artificial
Visão geral do produto

O COIN417G3 integra um detector infravermelho não resfriado de 384 × 288/17 μm com NETD típica ≤ 30mK. Este módulo térmico possui um design compacto, estrutura leve e consumo de energia tão baixo quanto 0,65W.Algoritmos de imagem aprimorados proporcionam imagens térmicas excepcionalmente suaves.

Adaptado para diversos cenários de visão de borda, o núcleo de câmera infravermelha de nível de wafer COIN417G3 fornece detecção térmica noturna confiável para monitoramento de segurança e observação de fronteiras externas.Para fluxos de trabalho industriais e de visão automáticaPara o ADAS automotivo e dispositivos AIoT de consumo, o consumo de energia ultra-baixo prolonga a vida útil de espera do equipamento.Interfaces de expansão ricas permitem uma integração perfeita com todos os terminais de visão incorporados convencionais.

Principais características
  • Funcionalidade abrangente, conceção económica
    • Desenvolvido utilizando um detector de embalagens de alto custo e alto desempenho
    • Integrado com algoritmos avançados de processamento de imagem para melhorar a qualidade da imagem
  • Desempenho excepcional, imagens superiores
    • Alta sensibilidade com NETD típica ≤ 30mK
    • Algoritmos de imagem de próxima geração fornecem imagens térmicas mais claras e nítidas
  • Extensão flexível, integração rápida
    • Várias opções de lentes ópticas disponíveis para diversos cenários de aplicação
    • Suporta as interfaces de saída de imagem USB2.0/DVP/LVDS/BT.656
    • Dados de imagem RAW/YUV de saída com controlo de porta serial
Especificações do produto
Modelo COIN417G3
Indicadores de detectores IR
Material sensível VOx
Resolução 384×288
Tamanho do pixel 17 μm
Resposta espectral 8 μm ~ 14 μm
NETD típico ≤ 30mK/F1.0/25°C
Processamento de imagem
Taxa de quadros digitais 25/30/50Hz
Tempo de arranque 6s
Vídeo analógico PAL/NTSC
Vídeo digital RAW/YUV422
Algoritmo de imagem Correção de não-uniformidade (NUC)
Redução do ruído 3D (3DNR)
Supressão de ruído 2D (DNS)
Compressão de faixa dinâmica (DRC)
Reforço da borda (EE)
Exibição de imagem 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente)
Software para PC
Software ICC Módulo de controlo e visor de vídeo
Eletrodomésticos
Interface externa padrão 50Pin: DF40C-50DP-0.4V ((51), (HRS,Male)
Tabela de extensão USB3.0/USB2.0/VPC/USB2.0 e VPC
Interface de comunicação TTL-232/USB2.0
Interface de vídeo digital DVP8/DVP16/USB2.0/BT.656/LVDS
Tensão de alimentação 4.5~5.5V
Consumo típico de energia 0.65W
Mecânico
Tamanho do núcleo nu ((mm) 25.4mm × 25.4mm × 16.5mm
Peso do núcleo nu ((g) 16.6±1
Adaptabilidade ao ambiente
Temperatura de funcionamento -40°C~+70°C
Temperatura de armazenamento -45°C~+85°C
Humidade 5% a 95%, não condensante
Vibração Vibração aleatória, 5,35 gramas, 3 eixos
Impacto Meia onda senoidal, 40g/11ms, direção de impacto X eixo, 3 vezes
Certificação RoHS2.0/REACH
Lentes ópticas
Lentes ópticas Foco fixo Atermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm
Nível de protecção IP67 ((Lente frontal)
Aplicações industriais

O módulo de imagem térmica COIN417G3 é aplicado em visão industrial, monitoramento de segurança, combate a incêndios e salvamento, ao ar livre, visão automática, ADAS e campos relacionados.

Nossa abordagem de serviço
Pre-Vendas
  • Análise dos requisitos
  • Avaliação do cenário
  • Seleção de produtos
  • Soluções personalizadas
Deslocação
  • Entrega rápida
  • Integração e testes do sistema
  • Formação técnica
  • Orientações para a aplicação
Serviços pós-venda
  • Diagnóstico remoto
  • Serviço de garantia
  • Atualizações do firmware
Perguntas Frequentes
Vantagens do detector de infravermelho resfriado T2SL

A superrede de tipo II é usada principalmente na fabricação de matrizes de imagem de plano focal infravermelho de alto desempenho.Os produtos de detecção de plano focal infravermelho resfriados oferecem inúmeras vantagens com amplas perspectivas de mercado em vários campos:

  • Alta eficiência quântica, alta taxa de quadros, alta sensibilidade
  • Forte penetração, forte anti-interferência
  • Operação em todos os climas
  • Banda de resposta mais larga e temperatura de funcionamento mais elevada
  • Corrente escura pequena, alta eficiência de detecção de ondas longas/cores duplas
  • Alta taxa de detecção, melhor uniformidade, mais adequada para dispositivos de grande área
