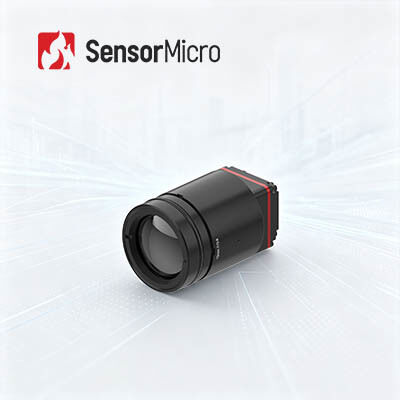

Núcleo de câmera de imagem térmica LWIR com resolução 1280x1024 8μm Pitch de pixels e taxa de quadros de 25Hz/30Hz
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iTL1208 |
| Quantidade de ordem mínima | 1 PARTE |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 1280x1024 | Consumo de energia | 1W |
|---|---|---|---|
| Faixa Espectral | 8~14μm | Distância entre pixels | 8μm |
| NETD | ≤30mK | Taxa de quadros | 25Hz/30Hz |
| Destacar | Núcleo da câmera da imagiologia térmica de ADAS,núcleo da câmera da imagiologia térmica 30Hz,núcleo térmico da câmera 0.8W |
||
Descrição de produto
Núcleo da câmera da imagiologia térmica de LWIR com taxa de quadros 25Hz/30Hz para ADAS
Módulo da imagiologia térmica de LWIR com 640x512 detectores infravermelhos de 12 μm para fora
Visão geral do produto
O núcleo da câmera infravermelha iTL1208 de 8 μm megapixels equilibra miniaturização extrema e desempenho estável em cenários difíceis. Este módulo térmico apresenta design compacto, estrutura leve e consumo de energia tão baixo quanto 1W. Seu peso ultraleve de 35,7g e estrutura cúbica compacta evitam falhas estruturais na instalação em equipamentos móveis e portáteis sujeitos a vibrações.
O detector infravermelho de 8μm de alta qualidade mantém uma sensibilidade de detecção térmica constante de ≤30mK em meio a temperaturas ambientes flutuantes, enquanto os algoritmos de otimização de imagem integrados suprimem neblina, ruído e distorção de imagem com pouca luz. Com interfaces universais duráveis e adaptabilidade de múltiplas lentes, este núcleo de câmera opera de forma confiável para monitoramento de perímetro externo, testes industriais de alta temperatura no local e missões de resgate de incêndio e desastres de baixa visibilidade sob condições de campo difíceis.
Algoritmos de imagem aprimorados e função de medição de temperatura permitem que o módulo térmico iTL1208 apresente imagens térmicas ultra nítidas.
Principais recursos
- Design extremamente leveTamanho compacto de 22,6 × 22,6 × 34,5 mm e peso de 35,7 g (incluindo lente de 12 mm), apresentando um dos mais altos níveis de integração em sua classe
- Alta Sensibilidade, Detecção PrecisaTamanho de pixel ultrapequeno de 8 μm com resolução de 1280 × 1024, fornecendo detalhes finos e imagens nítidas com NETD típico ≤ 30 mK para detecção confiável de diferenças sutis de temperatura
- Desenvolvimento simplificado, integração rápidaMúltiplas opções de lentes ópticas disponíveis para atender a diversos requisitos de aplicação, suporta interface de saída de imagem MIPI CSI, saída de dados de imagem RAW e YUV com controle via porta serial/I2C
Especificações do produto
| Modelo | iTL1208 |
|---|---|
| Indicadores de detectores IR | |
| Material Sensível | VOx |
| Resolução | 1280×1024 |
| Tamanho dos pixels | 8μm |
| Resposta Espectral | 8μm ~ 14μm |
| NETD típico | ≤30mK |
| Processamento de imagem | |
| Taxa de quadros digitais | 25/30Hz |
| Hora de inicialização | ≤6s |
| Vídeo digital | CRU/YUV |
| Algoritmo de imagem | NUC/3DNR/DNS/RDC/EE |
| Exibição de imagem | 10 tipos (branco quente/lava/ferro vermelho/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/matiz/preto quente) |
| Programas para PC | |
| Programas para PC | Controle de módulo e exibição de vídeo |
| Elétrica | |
| Interface externa padrão | Interface do conector 34Pin: BP04SD-34-0065-R0 |
| Interface de comunicação | TTL-232/I2C |
| Interface de vídeo digital | MIPI-CSI |
| Tensão de alimentação | 4,5-5,5V |
| Consumo típico de energia | 1W |
| Mecânico | |
| Tamanho (incluindo lente) | Com lente de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diâmetro externo da lente Φ37 mm) Com lente de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diâmetro externo da lente Φ33 mm) Com lente de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diâmetro externo da lente Φ26,6 mm) Com lente de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diâmetro externo da lente Φ27 mm) Com lente de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diâmetro externo da lente Φ33 mm) Com lente de 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diâmetro externo da lente Φ43,2 mm) |
| Peso (incluindo lente) | 85,5±4,5g (com lente de 5 mm) 70,5±3,6g (com lente de 10 mm) 35,7±2g (com lente de 12 mm) 40,7±2,1g (com lente de 17 mm) 71,0±3,6g (com lente de 25 mm) 110±5,5g (com lente de 35 mm) |
| Adaptabilidade Ambiental | |
| Temperatura operacional | -40℃~+70℃ |
| Temperatura de armazenamento | -45℃~+85℃ |
| Umidade | 5%~95%, sem condensação |
| Vibração | 5,35 gramas, vibração aleatória, 3 eixos |
| Impacto | Meia Onda Senoidal, 40g/11ms, Direção de Impacto Eixo X, 3 vezes |
| Certificação | ROHS2.0/REACH |
| Lente óptica | Foco fixo atérmico: 5/10/12/17/25/35mm |
Aplicações Industriais
O módulo de imagem térmica iTL1208 pode ser amplamente utilizado nas áreas de combate a incêndios florestais, manutenção de energia, inspeção fotovoltaica, monitoramento de segurança, dispositivos vestíveis, dispositivos portáteis e muito mais.
Nossas vantagens
- Alta sensibilidade e excelente desempenho com tecnologia líder mundial na indústria infravermelha
- Vários detectores infravermelhos disponíveis, incluindo detectores IR não resfriados e resfriados em diferentes formatos e tamanhos de pixel
- Produção em volume para garantir entrega rápida com três linhas de produção e capacidade de produção anual de até milhões de detectores
Perguntas frequentes
1. NETD
NETD (Noise Equivalent Temperature Difference) é a diferença de temperatura entre o alvo e o fundo quando a relação sinal-ruído de saída do detector é igual a 1. Ele mede a sensibilidade dos detectores infravermelhos.
Quanto menor for o NETD de um detector infravermelho, maior será a sensibilidade térmica e melhor qualidade de imagem ele fornecerá. Diferenças menores de temperatura entre o alvo e o fundo requerem detectores de maior sensibilidade térmica.
2. Taxa de quadros
A taxa de quadros refere-se ao número de quadros por segundo de uma imagem completa produzida pelo módulo infravermelho. Para alvos com velocidades de movimento rápidas ou mudanças rápidas de temperatura, módulos térmicos com taxas de quadros mais altas devem ser selecionados para manter a precisão da medição e a eficácia da observação.
