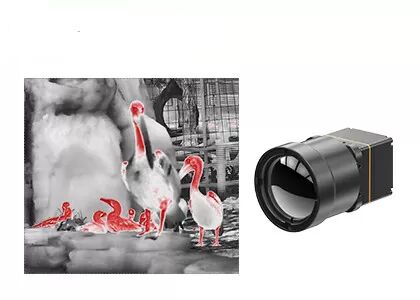

Núcleo da câmera da imagiologia térmica de LWIR com 25Hz/30Hz quadro Rate For ADAS

Módulo de Imagem Térmica LWIR com Detectores Infravermelhos de 640x512 12μm para Ambientes Externos

O módulo térmico TWIN612 é um novo produto desenvolvido pela SensorMicro. Ele integra um detector infravermelho não refrigerado de 640×512/12µm com encapsulamento cerâmico. Com um NETD típico＜40mk, o módulo térmico TWIN612 pode apresentar uma imagem mais clara, nítida e detalhada.

Com uma faixa de medição de temperatura de -20℃~150℃/0~550℃, precisão de ±2℃ ou ±2% e taxa de quadros de até 30Hz, o módulo térmico garante uma imagem térmica suave e medição precisa da temperatura.

O módulo térmico TWIN612 tem as vantagens de design compacto, estrutura leve e consumo de energia tão baixo quanto 0,8w. Com algoritmos de imagem aprimorados e função de medição de temperatura, o módulo térmico TWIN612 apresenta imagens mais estáveis e temperatura precisa.

O processo de encapsulamento cerâmico é semelhante ao encapsulamento metálico, que é uma tecnologia madura de encapsulamento de detectores infravermelhos. Em comparação com o encapsulamento metálico, o volume e o peso do detector encapsulado serão muito reduzidos. Assim, o módulo térmico TWIN612 pode ser aplicado em indústrias que têm requisitos rigorosos em tamanho, peso e consumo de energia.

- Tamanho Mini: 25,4mm×25,4mm×35mm
- Leve: 25g
- NETD Típico<40mk
- Imagem Térmica Nítida e Clara
- Consumo de Energia Típico tão Baixo quanto 0,8W


O módulo de imagem térmica TWIN612/R é aplicado nos campos de Termografia, Monitoramento de Segurança, Cargas Úteis de UAV, Robôs, Hardware Inteligente, ADAS, Combate a Incêndios e Resgate


1. NETD

NETD é a Diferença de Temperatura Equivalente ao Ruído, que é a diferença de temperatura entre o alvo e o fundo quando a relação sinal-ruído da saída do detector é igual a 1. É um indicador para medir a sensibilidade do detector infravermelho.

Quanto menor o NETD de um detector infravermelho, maior será a sensibilidade térmica e melhor a qualidade da imagem.

Quanto menor a diferença de temperatura entre o alvo e o fundo, maior será a sensibilidade térmica do detector.

2. Taxa de Quadros

A taxa de quadros é o número de quadros por segundo de uma imagem completa produzida pelo módulo infravermelho. Se o alvo tiver uma velocidade de movimento rápida ou temperatura em rápida mudança, o módulo térmico com maior taxa de quadros deve ser selecionado, caso contrário, a precisão da medição e o efeito de observação serão afetados.
