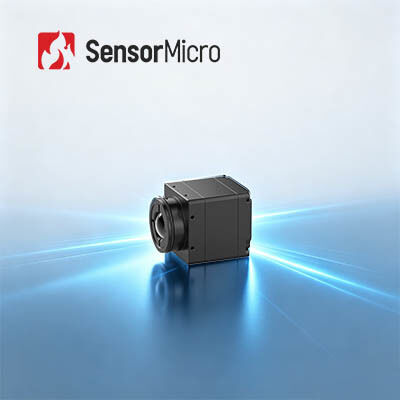

Núcleo de câmara térmica LWIR não resfriado com resolução 384x288 e pitch de pixels de 12μm para monitoramento de segurança sem obturador

  • Uncooled LWIR Thermal Camera Core with 384x288 Resolution and 12μm Pixel Pitch for Shutterless Security Monitoring
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo iSE412
Quantidade de ordem mínima 1 PARTE
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Faixa Espectral 8~14μm Resolução 384 x 288
Consumo de energia 0.8W Distância entre pixels 12μm
NETD ≤ 30mK Taxa de quadros 50Hz
Destacar

Núcleo térmico da câmera RS232

,

Núcleo térmico exterior da câmera de LWIR

,

núcleo da câmera de 640x512 Lwir
Deixe um recado
Descrição de produto
Núcleo de câmara térmica LWIR não resfriado 384x288/12μm para monitorização de segurança
Visão geral do produto

O núcleo da câmara infravermelha iSE412 é uma solução de imagem térmica miniaturizada de alta confiabilidade baseada na tecnologia de detecção de embalagens cerâmicas de 384 × 288/12 μm desenvolvida por nós mesmos.produção de imagens térmicas de alta qualidade para vários projetos de integração de sistemas inteligentesA tecnologia patentada de imagem sem obturador garante um monitoramento contínuo de 24 horas sem interrupções ou interferências sonoras da calibração do obturador.

Principais características
  • Design sem obturador para visualização mais suave:Nenhuma calibração do obturador é necessária durante a operação, eliminando a gagueira de imagem comum nos sistemas tradicionais baseados em obturador.
  • Compacto e leve, flexível para integração:Dimensões totais do sistema tão pequenas como 25,4 × 25,4 × 22,7 mm, peso do núcleo nu ≤ 26 ± 1,5 g. O projeto estrutural que economiza espaço permite um layout e uma integração flexíveis do sistema.
  • Integração sem problemas e rica em recursos:Suporta algoritmos de super-resolução, imagem em imagem, OSD personalizável, modo de sono, calibração de um clique e compatibilidade com vários monitores Micro OLED.Compatível com múltiplas lentes ópticas e componentes de extensão para desenvolvimento secundário fácil e personalização do sistema.
Especificações do produto
Modelo iSE412
Indicadores de detectores IR
Material sensível VOx
Resolução 384×288
Tamanho do pixel 12 μm
Resposta espectral 8 μm ~ 14 μm
NETD típico ≤ 30mK
Processamento de imagem
Pixéis eficazes 384×288
Taxa de quadros digitais 50 Hz
Tempo de arranque 6s
Vídeo digital O número de veículos deve ser igual ou superior a:
Algoritmo de imagem NUC/DRC/DNS/DDE/SFFC
Sem obturador Apoio
Exibição de imagem 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente)
Direção da imagem Horizontal/Vertical/Diagonal
Zoom digital 1x/2x/4x/8x
Brilho da imagem Automático/Manual
Contraste de imagem Automático/Manual
Modo de compensação Manual
Eletrodomésticos
Interface externa padrão
50pin: BP040SB-50-0114-B-R0
Interface de comunicação TTL-232/USB2.0
Interface de vídeo digital DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Componentes de extensão A utilização de sistemas de transmissão por cabo é permitida por um sistema de transmissão por cabo.
Interface elétrica
Tensão de alimentação 2.7V~5.3V
Consumo típico de energia 0.8W@50Hz@23±3°C
Mecânico/Lente
Tamanho do núcleo nu ((mm) 25.4 x 25.4 x 22.7 φ36 × 24.3
Peso do núcleo nu ((g) 26 ± 1.5 28 ± 1.5
Lentes ópticas
Foco fixo Atermal: 4.9/9.1/13/19mm
Foco fixo atérmico: 25 mm/35 mm
Componentes do obturador Opcional
Vibração 5.35g, vibração aleatória, 3 eixos
Impacto Meia onda senoidal, 40g/11ms, direção de impacto X eixo, 3 vezes 1500 g@0,4 ms
Nível de protecção IP67 ((Lente frontal)
Adaptabilidade ao ambiente
Temperatura de funcionamento -40°C~+70°C
Temperatura de armazenamento -45°C~+85°C
Humidade 5% a 95%, não condensante
Certificação RoHS2.0/REACH
Aplicações industriais

O módulo de imagem térmica iSE412/R é aplicado em visão industrial, combate a incêndios e resgate, vigilância de segurança, observação ao ar livre, visão de máquina, eletrônicos de consumo e muito mais.

Nossas Vantagens
  • Alta sensibilidade e excelente desempenho com tecnologia líder mundial na indústria infravermelha
  • Vários detectores infravermelhos disponíveis, incluindo detectores IR não arrefecidos e arrefecidos em diferentes formatos e tamanhos de pixels
  • Produção em volume para garantir uma entrega rápida com três linhas de produção e capacidade de produção anual de até milhões de detectores
Perguntas Frequentes
O que é isoterma infravermelha?

Os isotérmicos desempenham um papel importante no uso de câmeras infravermelhas e na análise de termogramas infravermelhos.Os observadores podem observar intuitivamente a distribuição de uma determinada faixa de temperatura na imagem térmica infravermelha.

A linha que liga os pontos com o mesmo valor de temperatura no gráfico de isotermia é chamada isotermia. Os isotermia mostram estados diferentes, e a temperatura representada também é diferente,que se dividem nas seguintes situações::

  • Se o isoterm é escasso, a diferença de temperatura entre diferentes lugares é relativamente pequena; se o isoterm é denso, significa que a temperatura em diferentes lugares é muito diferente.
  • Se o isoterm é reto, isso significa que há poucos fatores que afetam a distribuição de temperatura; se o isoterm é curvo,significa que há muitos fatores que afetam a distribuição de temperatura.
  • A tendência leste-oeste significa que a temperatura varia com a latitude, e o fator de latitude é o fator principal; se o isoterm é paralelo à costa,o que significa que a temperatura varia com a distância do mar, e a distância do mar é o principal fator.
