Módulo de Câmera Infravermelha VOx Sensível Não Resfriado com Resolução 1280x1024 e Tamanho de Pixel de 12µm, Núcleo de Câmera Térmica

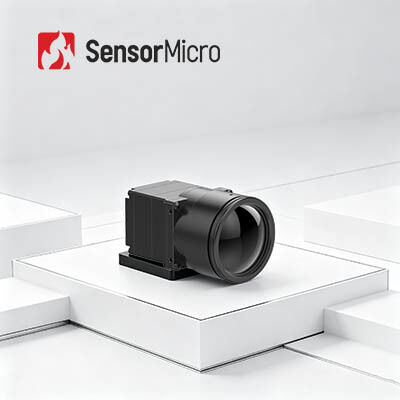

  • 1280x1024 Resolution 12μm Pixel Size VOx Sensitive Material Uncooled Infrared Camera Module Thermal Camera Core
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo MOEDA1212
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 1280x1024/12μm NETD típico ≤40mK/F1.0/25℃
Faixa Espectral 8~14μm Consumo típico de energia 1.0W
Tensão de alimentação 4.5~5.5V Interface de comunicação TTL-232
Destacar

módulo infravermelho da imagem latente 1280x1024

,

Núcleo da câmera da imagiologia térmica de HD

,

Núcleo térmico da câmera de HD 1280x1024
Deixe um recado
Descrição de produto
Core de câmera térmica HD 1280x1024
Visão geral do produto

O COIN1212 é um dos módulos de câmera infravermelha não resfriada da série COIN desenvolvidos pela SensorMicro.Baseado num detector de infravermelho não resfriado de 1280x1024/12μm com circuito de processamento de sinal profissional e plataforma de processamento de imagem, este módulo de imagem térmica suporta protocolos de comunicação em série amplamente adotados e oferece várias interfaces de saída de vídeo com uma gama completa de opções de lentes ópticas.

Capaz de detetar rapidamente pontos críticos e fornecer imagens térmicas claras, simplifica significativamente o desenvolvimento secundário,tornando-se uma solução de integração de imagens térmicas tudo-em-um para aplicações no monitoramento de infraestruturas-chave, fabricação de ponta, transporte inteligente, pesquisa científica e outras aplicações avançadas de imagens térmicas.

Principais características
  • Imagem de alta definição, detecção precisa
    A resolução de 1280×1024/12μm megapixels permite imagens HD de amplo campo de visão e de longo alcance. Captura detalhes finos do alvo claramente durante a observação de perto.
  • Com todas as funcionalidades e com baixo custo
    Construído com um detector infravermelho de grande formato, não resfriado, e integrado com algoritmos avançados de processamento de imagem para melhorar a clareza da imagem e a qualidade visual.
  • Integração rápida, desenvolvimento acelerado
    Suporta múltiplas interfaces de saída de imagem, incluindo DVP e BT.1120. Saem dados de imagem RAW/YUV com controlo de porta serial.
Especificações do produto
Modelo COIN1212
Indicadores de detectores IR Material sensível: VOx
Resolução: 1280×1024
Dimensão dos pixels: 12μm
Resposta espectral: 8 μm ~ 14 μm
NETD típica: ≤ 40mK/F1,0/25°C
Processamento de imagem Taxa de quadros digitais: 30Hz
Tempo de arranque: 6 s
Vídeo digital: RAW/YUV422
Algoritmo de imagem: Correção de não uniformidade (NUC), redução de ruído 3D (3DNR), supressão de ruído 2D (DNS), compressão de faixa dinâmica (DRC), aprimoramento da borda (EE)
Exibição de imagem: 10 tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tinta/preto quente)
Software para PC Software ICC: Controle do módulo e exibição de vídeo
Eletrodomésticos Interface externa padrão: 50pin: DF40C-50DP-0.4V ((51), (HRS,Male)
Tabela de extensão: USB3.0
Interface de comunicação: TTL-232
Interface de vídeo digital: DVP16/BT.1120/MIPI
Voltagem de alimentação: 4,5 - 5,5 V
Consumo de energia típico: 1,0 W
Mecânico Tamanho do núcleo nu: 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm; 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm
Peso do núcleo nu: 14 mm/19 mm/25 mm: 19,7 ± 1 g; 35 mm/50 mm/100 m: 32,5 ± 1 g
Adaptabilidade ao ambiente Temperatura de funcionamento: -40°C~+70°C
Temperatura de armazenagem: -45°C~+85°C
Umidade: 5% a 95%, não condensante
Vibração: 5,35 gramas, Vibração aleatória, 3 eixos
Impacto: Meia onda senoidal, 40 g/11 ms, direção de impacto 3 eixo, 6 direção
Certificação RoHS2.0/REACH
Lentes ópticas Lente óptica: Foco fixo Atermal: 14mm/19mm/25mm/35mm/50mm/100mm
Nível de proteção: IP67 ((Lente frontal)
Aplicações industriais

O módulo de imagem térmica COIN1212 é amplamente utilizado no monitoramento de infraestruturas-chave, fabricação de ponta, inspeção industrial, pesquisa científica,e outras aplicações avançadas de imagem térmica.

A nossa linha de produtos
  • Alta sensibilidade e excelente desempenho com tecnologia líder mundial na indústria infravermelha
  • Vários detectores infravermelhos disponíveis, incluindo detectores IR não arrefecidos e arrefecidos em diferentes formatos e tamanhos de pixels
  • Produção em volume para garantir uma entrega rápida com três linhas de produção e capacidade de produção anual de até milhões de detectores
Perguntas Frequentes
Como funciona um módulo térmico?

Um módulo térmico funciona tipicamente da seguinte forma:

  1. Detecção por infravermelho:O módulo térmico contém um detector infravermelho que detecta radiação eletromagnética na faixa infravermelha.
  2. Óptica:A radiação infravermelha é focada no detector através de um sistema óptico, que pode incluir uma lente ou uma matriz de espelhos.
  3. Amplificação do sinal:O sinal detectado é amplificado e digitalizado pela eletrónica no interior do módulo térmico.
  4. Processamento de imagem:O sinal digitalizado é processado para produzir uma imagem térmica, envolvendo redução de ruído, aumento de contraste e mapeamento de cores.
  5. Display:A imagem térmica é exibida num ecrã, no interior do módulo térmico ou num dispositivo externo.
