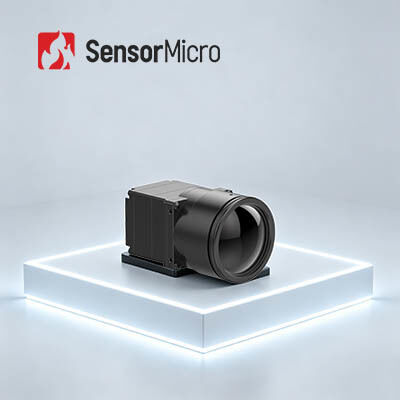

COIN1212 Módulo Infravermelho Não Resfriado com Resolução 1280x1024 e Tamanho de Pixel de 12µm para Todas as Condições Climáticas

  • COIN1212 1280x1024 Resolution 12µm Pixel Size Uncooled Infrared Module for All Weather Conditions
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo MOEDA1212
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 1280x1024/12μm NETD típico ≤40mK/F1.0/25℃
Faixa Espectral 8~14μm Taxa de quadros digitais 30Hz
Tensão de alimentação 4.5~5.5V Consumo típico de energia 1.0W
Destacar

módulo 1280x1024 infravermelho Uncooled

,

Módulo infravermelho Uncooled da estabilidade alta

,

Módulo térmico da câmera PLUG1212
Deixe um recado
Descrição de produto
Módulo Infravermelho Não Resfriado COIN1212 de Alta Estabilidade 1280x1024/12µm para Todas as Condições Climáticas
Visão Geral do Produto

O núcleo da câmera infravermelha COIN1212 adota um detector infravermelho megapixel de 1280×1024@12µm. Processamento de sinal avançado e algoritmos de imagem integrados, suporta protocolos seriais convencionais, múltiplas saídas de vídeo e opções de lentes de toda a série. A detecção rápida de hotspots e imagens térmicas nítidas facilitam o desenvolvimento secundário, tornando-o ideal para monitoramento de infraestrutura, manufatura de ponta, tráfego inteligente e projetos de imagem térmica de nível de pesquisa.

Principais Recursos
  • Imagem de Alta Definição, Detecção Precisa: A resolução megapixel de 1280×1024/12µm permite imagem HD de amplo campo de visão e longo alcance. Captura detalhes finos do alvo claramente durante a observação de curto alcance.
  • Completo e Econômico: Construído com um detector infravermelho não resfriado de grande formato líder na indústria. Integrado com algoritmos avançados de processamento de imagem para aprimorar a clareza da imagem e a qualidade visual.
  • Integração Rápida, Desenvolvimento Acelerado: Suporta múltiplas interfaces de saída de imagem, incluindo DVP e BT.1120. Saídas de dados de imagem RAW/YUV com controle de porta serial.
Especificações do Produto
Modelo COIN1212
Indicadores do Detector IR
Material Sensível VOx
Resolução 1280×1024
Tamanho do Pixel 12µm
Resposta Espectral 8µm ~ 14µm
NETD Típico ≤40mK/F1.0/25℃
Processamento de Imagem
Taxa de Quadros Digital 30Hz
Tempo de Inicialização 6s
Vídeo Analógico /
Vídeo Digital RAW/YUV422
Algoritmo de Imagem Correção de Não Uniformidade (NUC)
Redução de Ruído 3D (3DNR)
Supressão de Ruído 2D (DNS)
Compressão de Faixa Dinâmica (DRC)
Realce de Bordas (EE)
Exibição de Imagem 10 Tipos (Branco Quente/Lava/Vermelho Ferro/Ferro Quente/Médico/Ártico/Arco-íris 1/Arco-íris 2/Tonalidade/Preto Quente)
Software para PC
Software ICC Controle do Módulo e Exibição de Vídeo
Elétrico
Interface Externa Padrão 50 pinos: DF40C-50DP-0.4V(51), (HRS, Macho)
Placa de Extensão USB3.0
Interface de Comunicação TTL-232
Interface de Vídeo Digital DVP16/BT.1120/MIPI
Tensão de Alimentação 4.5~5.5V
Consumo de Energia Típico 1.0W
Mecânico
Tamanho do Núcleo Nu (mm) 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm
35mm/50mm/100m: 35.4mm×35.4mm×17.8mm
Peso do Núcleo Nu (g) 14mm/19mm/25mm: 19.7±1g
35mm/50mm/100m: 32.5±1g
Adaptabilidade Ambiental
Temperatura de Operação -40℃~+70℃
Temperatura de Armazenamento -45℃~+85℃
Umidade 5%~95%, sem condensação
Vibração 5.35grms, Vibração Aleatória, 3 eixos
Impacto Onda Semicircular, 40g/11ms, Direção de Impacto 3 Eixos, 6 Direções
Certificação ROHS2.0/REACH
Lente Óptica
Lente Óptica Atermal de Foco Fixo: 14mm/19mm/25mm/35mm/50mm/100mm
Nível de Proteção IP67 (Lente Frontal)
Aplicações Industriais

O módulo de imagem térmica COIN1212 é amplamente utilizado em Monitoramento de Infraestrutura Chave, Manufatura de Ponta, Inspeção Industrial, Pesquisa Científica e campos relacionados.

Nossas Vantagens
  • Portfólio de Produtos Diversificado
  • Profundo Conhecimento Técnico
  • Validação Rigorosa de Confiabilidade Garante Garantia de Qualidade
  • Foco em Inovação e Implementação Prática em Detecção Infravermelha
  • Suporte Técnico Profissional e Serviços de Desenvolvimento Conjunto
Perguntas Frequentes
Como funciona um detector infravermelho?

Detectores infravermelhos funcionam detectando radiação eletromagnética na faixa infravermelha. O mecanismo exato de detecção varia dependendo do tipo de detector infravermelho.

Detectores térmicos funcionam medindo a mudança de temperatura causada pela absorção da radiação infravermelha. Por exemplo, microbolômetros consistem em uma matriz de minúsculos elementos resistivos que são sensíveis ao calor. Quando a radiação infravermelha é absorvida pelo detector, ela causa o aumento da temperatura do elemento resistivo, resultando em uma mudança na resistência elétrica que pode ser detectada e convertida em uma imagem.

Detectores de fótons, por outro lado, funcionam convertendo fótons da radiação infravermelha em sinais elétricos. Dois tipos comuns de detectores de fótons são detectores fotovoltaicos e fotocondutores. Detectores fotovoltaicos geram uma tensão quando fótons infravermelhos são absorvados, enquanto fotocondutores aumentam sua condutividade quando fótons são absorvidos.

Detectores infravermelhos também podem utilizar outros mecanismos de detecção, como a piroeletricidade, onde mudanças de temperatura induzem uma carga em um material, ou efeitos termoelétricos, onde uma diferença de temperatura entre dois materiais gera uma tensão.

O sinal de saída do detector infravermelho pode ser processado e exibido como uma imagem, que pode ser usada para uma variedade de propósitos, como imagem térmica em aplicações médicas ou industriais, sensoriamento remoto do meio ambiente e varredura térmica em sistemas de segurança.
