Modulo de câmara LWIR de vigilância térmica não arrefecida 640x512 8~14μm LW
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xResolução | 640x512 / 17μm | Netd | <30mK |
---|---|---|---|
Lentes da câmera | Múltiplos disponíveis | Taxa de quadros | 9Hz/25Hz/30Hz/50Hz/60Hz |
Tempo de partida | <10s | Escala espectral | 8~14μm LW |
Realçar | Câmara de vigilância térmica LWIR,Modulo de câmara de vigilância LWIR,Modulo de câmara LWIR não resfriado 640x512 |

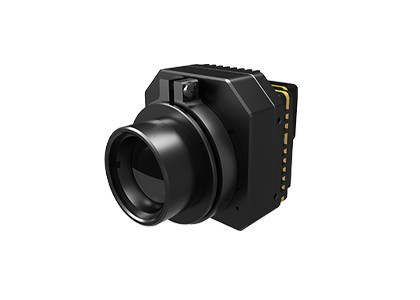

PLUG617 LWIR 640x512 / 17μm Módulo de câmara térmica não resfriada para segurança e monitorização

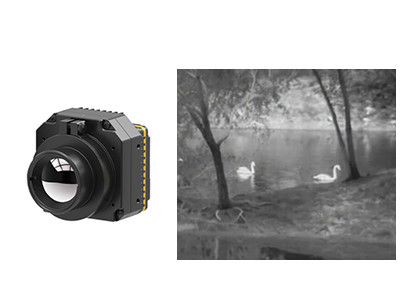

O módulo infravermelho PLUG617 LWIR é um dos módulos da série PLUG desenvolvidos pela Global Sensor Technology (GST).O núcleo de câmara infravermelha não resfriado PLUG617 com uma resolução de 640x512 e um tamanho de pixel de 17um é uma solução ideal para aplicações de monitoramento de segurançaEste tipo de núcleo de câmara oferece capacidades de imagem térmica de alta qualidade, mesmo em total escuridão ou em condições meteorológicas adversas.
Uma das principais vantagens dos núcleos de câmera infravermelha não resfriados é que não exigem um resfriador criogênico, o que simplifica muito o projeto e reduz o custo do sistema de câmera.Isto torna as câmaras infravermelhas não arrefecidas ideais para uma ampla gama de aplicações de monitoramento de segurança, incluindo vigilância, proteção perimetral e detecção de intrusões.
O sensor de alta resolução 640x512 e o pequeno tamanho dos pixels de 17um proporcionam uma clareza e detalhe de imagem excepcionais, permitindo detectar até pequenas diferenças de temperatura na imagem térmica.Este nível de detalhe é essencial para aplicações de monitorização de segurança, uma vez que pode ajudar a identificar potenciais ameaças ou comportamento anormal que, de outra forma, não seriam detectados.
- NETD < 30mk, Alta sensibilidade
- Desempenho estável
- Fácil integração e plug-in
- Qualidade de imagem clara e detalhes
- Forte adaptabilidade ao ambiente
Modelo | PLUG617 |
Desempenho do detector IR | |
Resolução | 640x512 |
Pitch de pixel | 17 μm |
Faixa espectral | 8 ~ 14 μm |
NETD | < 30mk |
Processamento de imagem | |
Taxa de quadros | 9Hz/25Hz/30Hz/50Hz/60Hz |
Tempo de arranque | < 10 s |
Vídeo analógico | PAL/NTSC |
Vídeo digital | O sistema deve ser equipado com um sistema de visualização de imagem. |
Componente de extensão | USB/Camerlink |
Modo de atenuação | Linear/Histograma/Mixido |
Zoom digital | 1 ~ 8X Zoom contínuo, tamanho do passo 1/8 |
Exibição de imagem | Negro Quente/Branco Quente/Pseudocolor |
Direção da imagem | Flip horizontal/vertical/diagonalmente |
Algoritmo de imagem | NUC/AGC/IDE |
Especificação elétrica | |
Interface externa padrão | Interface 50pin_HRS |
Modo de comunicação | RS232-TTL, 115200bps |
Tensão de alimentação | 4 a 6 V |
Consumo típico de energia | < 1,2 W |
Características físicas | |
Dimensão (mm) | 44.5 x 44.5 x 36.6 |
Peso | < 90 g |
Adaptação ao ambiente | |
Temperatura de operação | -40°C ~ +70°C |
Temperatura de armazenamento | -45°C ~ +85°C |
Humidade | 5% a 95%, não condensante |
Vibração | Vibração aleatória 5,35 gramas, 3 eixos |
Choque. | Meia onda senoidal, 40g/11ms, 3 eixos 6 direção |
Óptica | |

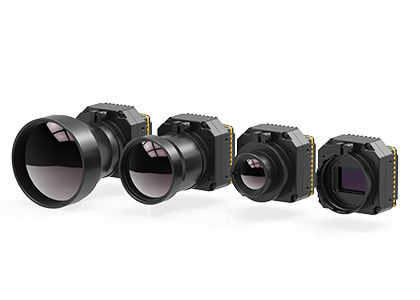

Lente opcional | Foco fixo Atermal: 7,5 mm/13 mm/19 mm/25 mm/35 mm/50 mm/60 mm/100 mm Lente motorizada: 75 mm/100 mm/150 mm Zoom óptico contínuo: 30-150 mm |
O módulo de câmara térmica PLUG617 pode ser integrado em câmaras de segurança com monitorização de temperatura de curta distância a ultra distância, tais como câmara PTZ, câmara de caixa, câmara Speed Dome.
1Como funciona um detector infravermelho?
Os detectores infravermelhos funcionam detectando radiação eletromagnética na faixa infravermelha.
Os detectores térmicos funcionam medindo a mudança de temperatura causada pela absorção da radiação infravermelha.Os microbolômetros consistem numa matriz de pequenos elementos resistivos sensíveis ao calorQuando a radiação infravermelha é absorvida pelo detector, faz com que a temperatura do elemento resistivo aumente,resultando numa alteração da resistência elétrica que pode ser detectada e convertida numa imagem.
Os detectores de fótons, por outro lado, funcionam convertendo fótons da radiação infravermelha em sinais elétricos.Dois tipos comuns de detectores de fótons são detectores fotovoltaicos e fotocondutoresOs detectores fotovoltaicos geram uma tensão quando os fótons infravermelhos são absorvidos, enquanto os fotocondutores aumentam a sua condutividade quando os fótons são absorvidos.
Os detectores infravermelhos também podem utilizar outros mecanismos de detecção, como a piroelectricidade, onde as alterações de temperatura induzem uma carga num material, ou efeitos termoelétricos,onde uma diferença de temperatura entre dois materiais gera uma tensão.
O sinal de saída do detector infravermelho pode ser processado e exibido como uma imagem, que pode ser utilizada para uma variedade de fins, como a imagem térmica em aplicações médicas ou industriais,Sensoriamento remoto do ambiente, e a digitalização térmica nos sistemas de segurança.
