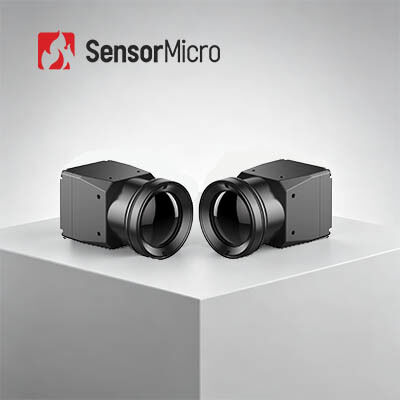

Núcleo Uncooled da câmara de segurança da imagem térmica de LWIR 640x512 12μm com escala espectral de 8-14μm
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | MICO612 |
| Quantidade de ordem mínima | 1 peça |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 640x512/12μm | NETD | <30mK |
|---|---|---|---|
| Lente da câmera | Vários disponíveis | Taxa de quadros | 25Hz/30Hz/50Hz |
| Vídeo digital | USB/MIPI | Faixa Espectral | 8~14μm LW |
| Destacar | Núcleo da câmara de segurança de imagem térmica,Câmara de Segurança de Imagem Térmica 17uM,Câmera de segurança térmica 640x512 |
||
Descrição de produto
Núcleo Uncooled LWIR 640x512 12μm da câmara de segurança da imagiologia térmica
Visão geral do produto
Módulo de câmera térmica Uncooled LWIR 640×512/12μm para segurança e monitoramento
O núcleo da câmera infravermelha ultracompacta MICO612 integra um detector infravermelho de resolução convencional de 640 × 512, várias opções de lentes ópticas, placa de processamento de imagem e estrutura estrutural robusta. Ele transmite vídeo analógico ou digital para plataformas backend para integração perfeita. Com seu conjunto maior, o MICO612 atende a diversos requisitos dos clientes.
Principais recursos
- Compatibilidade convencional, econômica:Equipado com detector infravermelho de nível wafer de 640 × 512/12 μm autodesenvolvido para ampla adoção. Integrado com chip ASIC dedicado para alta eficiência energética.
- Design SWaP otimizado:Dimensão seccional: apenas 22,2×22,2×27,2mm (excluindo lente). Peso: apenas 30,3±2g. Baixo consumo de energia: 680mW.
- Fácil desenvolvimento e integração rápida:Saída de vídeo analógica ou digital nativa com suporte aos padrões CVBS/USB/MIPI – sem necessidade de desenvolvimento adicional. Fácil montagem com mínimo esforço de projeto estrutural.
Especificações do produto
| Modelo | MICO612 |
|---|---|
| Detector infravermelho | Material Sensível:VOx |
| Resolução:640×512 | |
| Tamanho dos pixels:12µm | |
| NETD:≤30mK/F1.0/25℃ | |
| Resposta Espectral:8~14μm | |
| Lente óptica | Foco/F#:4.8/F1.0 | 9,1mm/F1.0 | 13mm/F1.0 |
| FOV:91°(H)×73°(V) | 47,7°(H)×38,2°(V) | 33°(H)×26°(V) | |
| Faixa de detecção (8 pixels):99m (pessoa de 5'11" de altura) | 360m (veículo de 4m×3m) | |
| Tipo:Foco Fixo Atérmico | Primeira vedação/revestimento de lente: IP67 | |
| Processamento de imagem | Vídeo analógico:PAL (padrão) / NTSC |
| Vídeo digital:USB/MIPI | |
| Taxa de quadros:25Hz/30Hz/50Hz | |
| Hora de inicialização:≤6s | |
| Algoritmo de imagem | NUC/RDC/DNS/DDE/SFFC |
| Pseudo Cor | 11 tipos - personalizáveis |
| Interface Elétrica | Interface externa padrão:3PIN (A1251-WV-S-3P) | 9PIN (A1251-WV-S-9P) | 26PIN (DF56C-26S-0.3V-51) |
| Interface de vídeo:CVBS | USB | MIPI | |
| Fonte de energia:CC: 5V~24V | |
| Consumo de energia constante | ≤680mW@5V, 23±3℃ |
| Mecânico | Tamanho:22,2 mm × 22,2 mm × 27,2 mm (C × L × A) |Peso:30,3±2g |
| Adaptabilidade Ambiental | Temperatura operacional:-40℃~+70℃ |
| Temperatura de armazenamento:-45℃~+85℃ | |
| Umidade:5%~95%, sem condensação | |
| Vibração:Vibração aleatória, 5,35 gramas, 3 eixos | |
| Impacto:Meia onda senoidal, 40g/11ms, 3 eixos, 6 direções | |
| Certificação:RoHS2.0/alcance |
Aplicações Industriais
O módulo de câmera térmica MICO612 pode ser integrado em câmeras de segurança com monitoramento de temperatura de aplicações de curta a ultra distância, incluindo sistemas de câmera PTZ, câmera Box e câmera Speed Dome.
Nossa abordagem de serviço
Pré-vendas
Análise de Requisitos
Avaliação de cenário
Seleção de Produtos
Soluções Personalizadas
Implantação
Entrega rápida
Integração e testes de sistemas
Treinamento Técnico
Orientação de aplicação
Perguntas frequentes
Como funciona um módulo térmico?
Um módulo térmico opera através do seguinte processo:
- Detecção infravermelha:O módulo térmico contém um detector infravermelho que detecta a radiação eletromagnética na faixa infravermelha.
- Óptica:A radiação infravermelha é focada no detector através de um sistema óptico, que pode incluir uma lente ou um conjunto de espelhos.
- Amplificação de sinal:O sinal detectado é amplificado e digitalizado pela eletrônica interna.
- Processamento de imagem:O sinal digitalizado é processado para produzir uma imagem térmica, envolvendo redução de ruído, aprimoramento de contraste, mapeamento de cores e, potencialmente, medição de temperatura.
- Mostrar:A imagem térmica é exibida em uma tela, dentro do módulo ou em um dispositivo externo.
A operação depende do tipo de detector infravermelho. Os detectores não resfriados usam efeitos térmicos onde as mudanças de temperatura da radiação absorvida são detectadas e convertidas em sinais digitais. Os detectores resfriados empregam diferentes mecanismos, como efeitos fotoelétricos ou termoelétricos.
Os módulos térmicos atendem a diversas aplicações, incluindo imagens térmicas médicas, industriais e de segurança, e são integrados a dispositivos como câmeras térmicas portáteis, câmeras de vigilância e osciloscópios térmicos.
