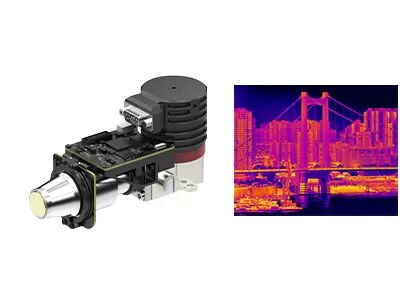

Núcleo alto 640x512 da câmera da sensibilidade MCT MWIR para a integração rápida
| Lugar de origem | Província de Wuhan, Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | EYAS615A |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | L/C,T/T |
Detalhes do produto
| Resolução | 640x512 / 15μm | NETD | ≤ 17mK |
|---|---|---|---|
| Faixa espectral | 3.7~4.8μm | Tamanho | 147x58,5x71mm |
| Destacar | Núcleo 640x512 da câmera de MWIR,Núcleo rápido da câmera da integração MWIR,Núcleo térmico alto da câmera da sensibilidade MCT |
||
Descrição de produto
Núcleo de câmera MWIR MCT de alta sensibilidade 640x512 para integração rápida
Descrição do produto
O módulo AD do EYAS615A é um módulo infravermelho resfriado analógico-digital baseado em formatos 640x512 FPA IR de passo de 15μm. O NETD típico do EYAS615A é inferior a 17mK.A alta sensibilidade garante a detecção ou reconhecimento de diferenças de radiação infravermelha muito pequenas a uma distância muito longa.
Este módulo AD inclui uma placa de proximidade que fornece o tempo FPA, e as fontes de alimentação sensíveis.A interface Camera Link produz 16 bits de dados brutos, o que simplifica muito a integração do detector no sistema.
Por conseguinte, o módulo EYAS615A facilita aos clientes OEM a realização de testes de aceitação rápida no detector de infravermelho resfriado C615M 640x512/15μm,iniciar o desenvolvimento secundário rápido e encurtar o seu período de desenvolvimento de módulos infravermelhos arrefecidos ou de câmaras térmicas infravermelhas completas ou sistemas baseados em detectores infravermelhos arrefecidos;.
Principais características
- Fácil de desenvolver e integrar
- Cameralink Interface Output 16bit Raw Data, Controle de Portos Serial
- Estrutura integrada, dimensões são consistentes com o detector.
- 5 V de alimentação única
- Capaz de capturar alvos em alta velocidade
Especificações do produto
| Modelo | EYAS615A |
| Desempenho do detector IR | |
| Resolução | 640x512 |
| Pitch de pixel | 15 μm |
| Criocolor | RS058 |
| Faixa espectral | 30,7 μm ∙ 4,8 μm MW |
| Tempo de arrefecimento (25°C) | ≤ 6min |
| NETD ideal (20°C) | ≤ 17mK |
| Modo de funcionamento | |
| Taxa de quadros | 1~120Hz Ajustável |
| Modo de funcionamento | Imagem instantânea; Modo de integração ITR/IWR; Modo Windows; Anti-blooming |
| Especificação elétrica | |
| Interface externa padrão | QSH 60 pin |
| Vídeo digital | Cameralink: saída de dados em bruto de 16 bits |
| Sincronização externa | CC1: INT/Frame Sincronização externa; CC2: MC Sincronização externa |
| Comunicação | Portos sérios de cameralink: TFG+/-, TC+/-; 9600bps |
| Fornecimento de energia | Painel de imagem de 1 canal: 5V 1 canal de criocolor: 24V |
| Consumo de energia estável | 7W |
| Dimensão (mm) | 147×58,5×71 |
| Peso | ≤ 680 g |
| Temperatura de funcionamento | -40°C ~ +60°C |
| Magnitude da vibração | Vibração: GJB Transporte de alta velocidade montado em veículos Choque: Ondas de meio seno, 40 g 11 ms, 3 eixos 6 direcções 3 vezes cada |
Aplicações industriais
O módulo de imagem térmica EYAS615A é amplamente utilizado em muitas áreas, tais como Sistema de Monitorização Remota, Sistema de Melhoria da Visão de Voo, Carga Utilizável Multi-sensor, etc.
Nossas Vantagens
Perguntas frequentes
1O que é sensibilidade térmica?
A sensibilidade térmica, também denominada NETD (Diferença de temperatura equivalente ao ruído), é um parâmetro chave para a avaliação de câmeras de imagem térmica de ondas médias (MWIR) e ondas longas (LWIR).Está directamente relacionado com a clareza medida pela câmara térmicaÉ um valor numérico que representa a relação sinal/ruído da diferença de temperatura e é medido em milliKelvin (mK).Quanto maior a sensibilidade e mais clara a imagem.
2Quais são as aplicações da imagem térmica?
A medição de temperatura e a imagem em todos os climas são duas funções básicas da tecnologia de imagem térmica infravermelha.Os produtos desenvolvidos com base nestas duas tecnologias são amplamente utilizados em segurança e monitorização, cargas úteis UAV, inspecção industrial, combate a incêndios, manutenção preditiva, ADAS, prevenção de epidemias, AIoT etc.
