PLUG1212 módulo infravermelho Uncooled alto da estabilidade 1280x1024 para circunstâncias para qualquer tempo
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDefinição | 1280x1024/12μm | Netd | <50mK |
---|---|---|---|
Escala espectral | 8~14μm | Tamanho | 20x20x10.4mm |
Realçar | módulo 1280x1024 infravermelho Uncooled,Módulo infravermelho Uncooled da estabilidade alta,Módulo térmico da câmera PLUG1212 |

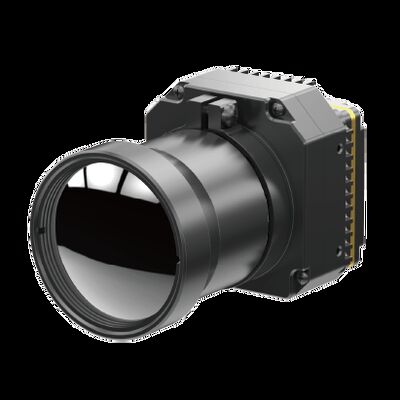

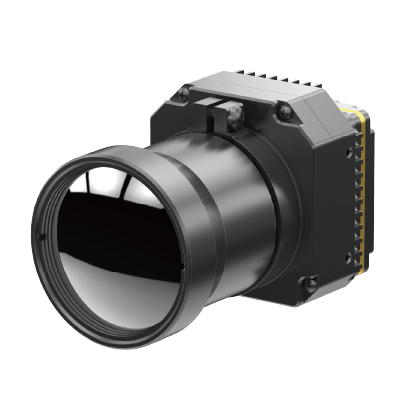

PLUG1212 módulo infravermelho Uncooled alto da estabilidade 1280x1024 para circunstâncias para qualquer tempo
O núcleo térmico uncooled da câmera PLUG1212 oferece imagens térmicas até os pixéis 1280x1024 e mostra-lhe o menor dos detalhes. Seu tamanho reduzido do pixel de 12µm oferece a melhor definição espacial e combina um foco mais curto da lente ótica para conseguir a mesma missão da escala.
Ao contrário dos sistemas de refrigeração tradicionais da imagiologia térmica, o módulo uncooled da imagiologia térmica do VOx de HD LWIR 1280x1024/12μm opera-se sem a necessidade para um sistema de refrigeração criogênico. Isto conduz à redução custada significativa, à mobilidade aumentada, e a um processo simplificado da manutenção. O módulo utiliza um sensor uncooled avançado do microbolometer baseado na tecnologia do VOx (óxido do vanádio), assegurando o desempenho seguro e contínuo da imagiologia térmica.
O design compacto do módulo, com suas dimensões aperfeiçoadas para a integração fácil, faz apropriado para a instalação em zangões, em dispositivos handheld, em sistemas de segurança, e em outras plataformas portáteis. Este módulo de pouco peso foi projetado para assegurar a integração sem emenda em sistemas existentes, na flexibilidade de oferecimento e na versatilidade em aplicações da imagiologia térmica.
O núcleo PLUG1212 térmico infravermelho é aplicado em uma vasta gama de áreas e suas soluções visuais da informação cobrem o dia, a noite, a baixa visibilidade e circunstâncias para qualquer tempo.
- Imagiologia térmica ultra clara
- Desempenho estável
- Qualidade & detalhes claros da imagem
- Adaptação ambiental forte
Modelo | PLUG1212 |
Desempenho do detector do IR | |
Definição | 1280x1024 |
Passo do pixel | 12μm |
Escala espectral | 8~14μm |
NETD | <30mk> |
Processamento de imagens | |
Taxa de quadros | 25Hz |
Tempo de partida | <25s> |
Vídeo análogo | / |
Vídeo de Digitas | HDMI/RAW/YUV/BT1120 |
Componente da extensão | USB/Camerlink |
Escurecendo o modo | Linear/histograma/misturado |
Zumbido de Digitas | 1~8X zumbido contínuo, tamanho de etapa 1/8 |
Exposição de imagem | Cor quente/pseudo- quente/branca preta |
Sentido da imagem | Horizontalmente/verticalmente/diagonalmente aleta |
Algoritmo da imagem | NUC/AGC/IDE |
Especificação elétrica | |
Relação externo padrão | relação 50pin_HOURS |
Modo de uma comunicação | RS232-TTL, 115200bps |
Tensão de fonte | 5±0.5V |
Consumo de potência típico | <2> |
Características físicas | |
Dimensão (milímetros) | 56x56x40.2 |
Peso | ≤220g |
Adaptação ambiental | |
Temperatura da operação | -40°C ~ +70°C |
Temperatura de armazenamento | -45°C ~ +85°C |
Umidade | 5%~95%, Não-condensando-se |
Vibração | Vibração aleatória 5.35grms, linha central 3 |
Choque | onda do Metade-seno, 40g/11ms, 3 sentido da linha central 6 |
Sistema ótico | |
Lente opcional | Foco fixo atérmico: 19mm/25mm |
O módulo infravermelho da imagem latente PLU1212 é amplamente utilizado na segurança & a monitoração, o ar livre, a luta contra o incêndio & o salvamento, a aplicação da lei & o salvamento, as cargas úteis etc. de ADAS, de UAV.
1. Como faz um detector infravermelho o trabalho?
Os detectores infravermelhos trabalham detectando a radiação eletromagnética na escala infravermelha. O mecanismo exato da detecção varia segundo o tipo do detector infravermelho.
Os detectores térmicos trabalham medindo a mudança de temperatura causada absorvendo a radiação infravermelha. Por exemplo, os microbolometers consistem em uma matriz dos elementos resistive minúsculos que são sensíveis se aquecer. Quando a radiação infravermelha é absorvida pelo detector, faz com que a temperatura do elemento resistive aumente, tendo por resultado uma mudança na resistência elétrica que pode ser detectada e convertido em uma imagem.
Os detectores do fotão, por outro lado, trabalham convertendo fotão da radiação infravermelha em sinais elétricos. Dois tipos comuns de detectores do fotão são detectores fotovoltaicos e fotocondutor. Os detectores fotovoltaicos geram uma tensão quando os fotão infravermelhos estão absorvidos, quando os fotocondutor aumentarem sua condutibilidade quando os fotão estão absorvidos.
Os detectores infravermelhos podem igualmente utilizar outros mecanismos da detecção, tais como o pyroelectricity, onde as mudanças na temperatura induzem uma carga em um material, ou os efeitos termoelétricos, onde uma diferença da temperatura entre dois materiais gera uma tensão.
O sinal de saída do detector infravermelho pode ser processado e indicado como uma imagem, que possa ser usada para uma variedade de finalidades, tais como a imagiologia térmica em aplicações médicas ou industriais, detecção remota do ambiente, e exploração térmica em sistemas de segurança.
